适配iPhone5s的桌面立式手机支架结构设计

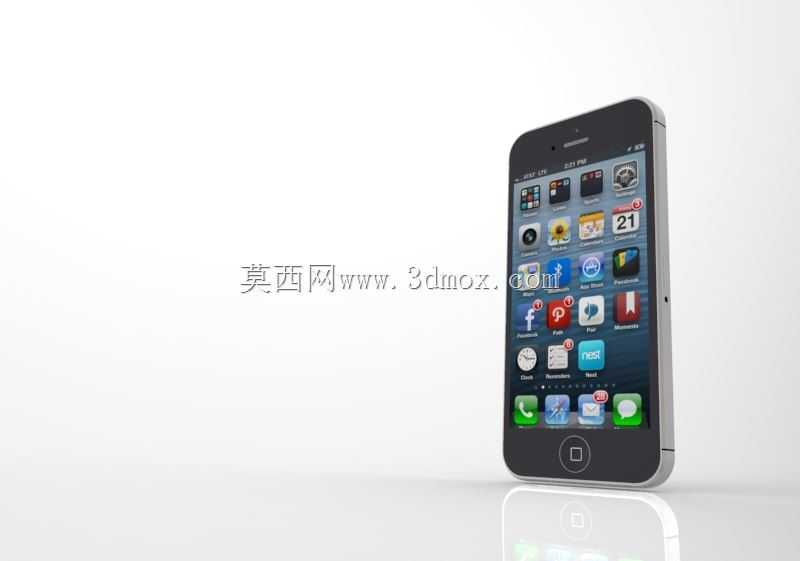

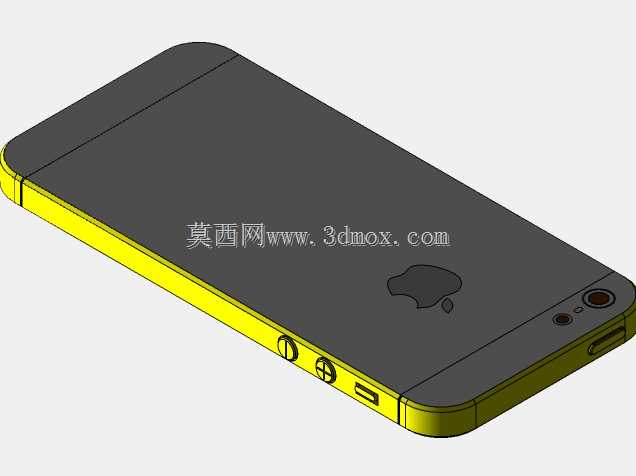

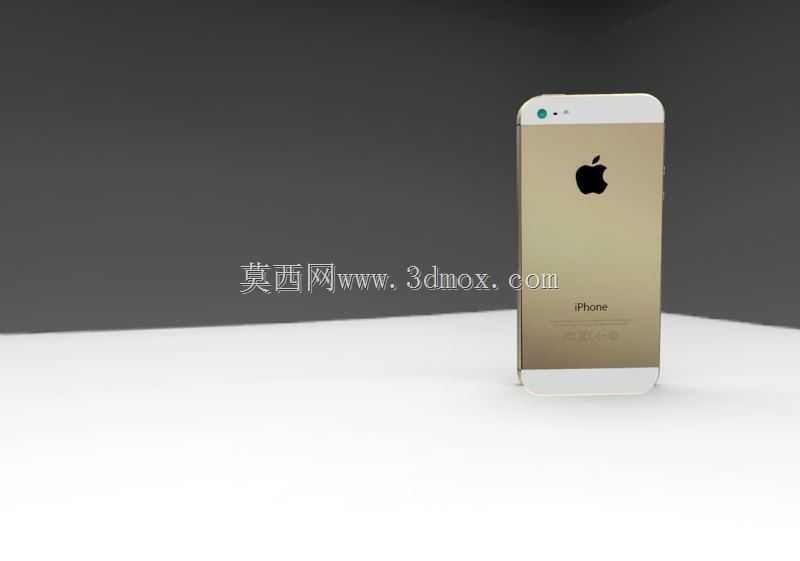

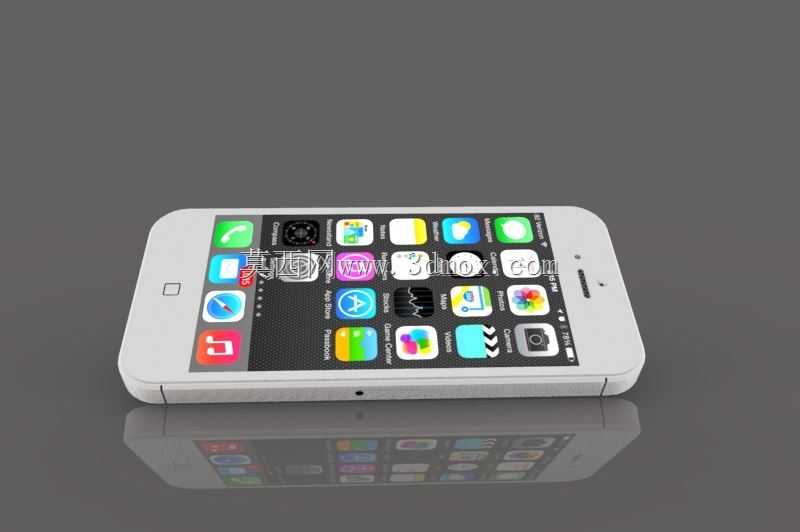

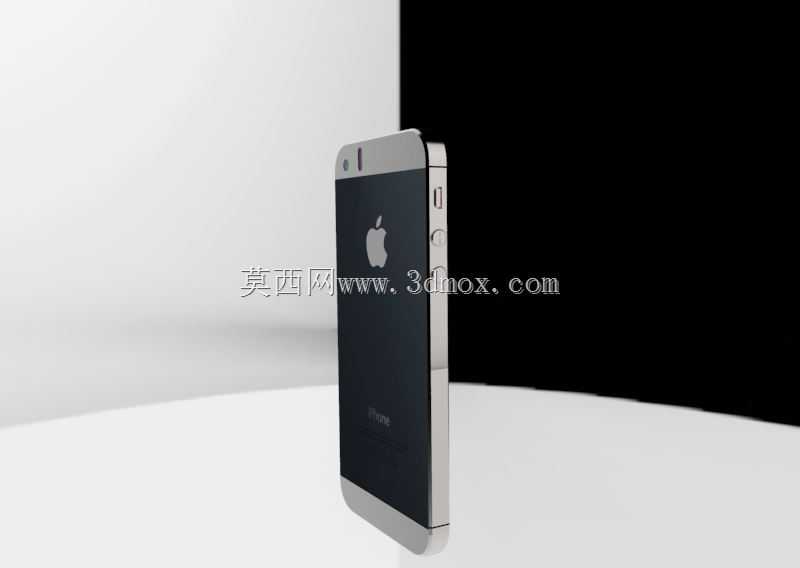

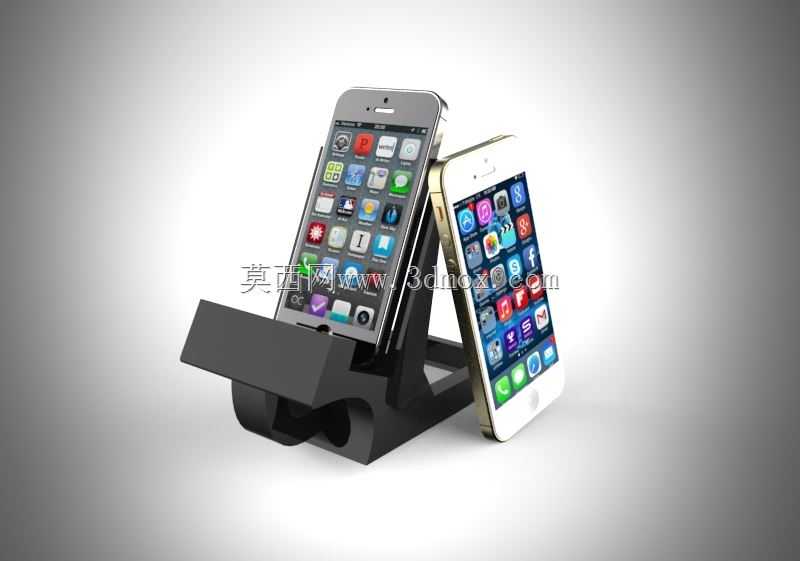

日常桌面办公场景中，手机常需要固定在视线平齐位置，方便查看消息、跟进视频会议或作为副屏显示参考资料，这款适配iPhone5s的立式支架正是针对这类桌面使用需求设计，同时也可适配同尺寸厚度的其他直板智能手机。从功能特性来看，支架采用倾斜支撑角度，符合日常坐姿下的视线仰角，避免长时间低头查看手机造成的颈椎疲劳，底部承托结构预留了充电线材的走线空间，手机放置在支架上时可同步连接充电线，不会出现线材被挤压、接口对位不准的问题。整体结构为一体化成型设计，没有额外的活动铰接部件，不存在长期使用后铰接松动、支撑角度偏移的问题，结构稳定性更强。设计过程中首先参考iPhone5s的实际外形尺寸，确定机身厚度、侧边弧度以及底部接口位置，以此反推承托边的高度、支撑面的倾斜角度，承托边高度控制在8mm以内，既不会遮挡手机屏幕底部的操作区域，也能保证手机放置后不会向前滑落；支撑底座的配重区域做了加宽处理，整体重心落在底座投影面的中心位置，即使手机放置时出现轻微触碰，也不会发生侧翻倾倒。建模阶段先绘制支架的侧面轮廓草图，确定倾斜支撑面与底座的衔接弧度，通过拉伸特征生成主体基础结构，再对承托位置的边角做圆角处理，避免硬质边角刮花手机的金属边框与玻璃面板；针对支架与手机背面接触的支撑面，预留了0.2mm的装配间隙，避免手机套上薄款保护壳后无法顺利放置。渲染环节调整材质的哑光质感，模拟日常常见的硬质塑料支架的表面效果，调整灯光角度突出支架的结构轮廓与支撑状态，直观展示支架与手机的装配匹配效果。实际使用时，支架可放置在办公桌、书桌、床头柜等平面位置，除了支撑手机查看信息，也可在拍摄固定机位的短视频、长时间导航时作为固定支撑结构使用，整体结构无冗余设计，成型工艺简单，适合小规模批量生产。
