一体式按压式冰淇淋挖球勺结构设计

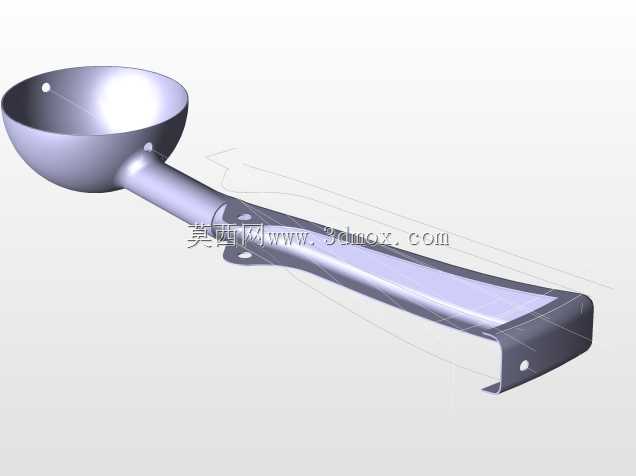

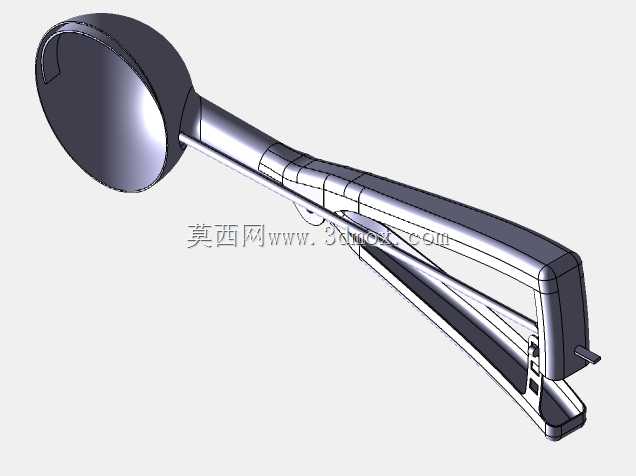

这款手持按压式挖取器具，主要适配餐饮门店、家庭烘焙、冷饮售卖等场景的食材定量挖取需求，日常使用中可快速挖取硬质冰淇淋、水果泥、面团等半固态食材，通过按压结构实现料体与勺头的自动分离，避免手动抠取导致的料体变形、粘黏问题，大幅提升出餐效率。从功能设计层面看，产品采用勺头与压柄一体化的杠杆结构，握持区域做了贴合手掌弧度的收窄处理，长时间操作不易产生手部疲劳，勺头采用半球形弧面设计，挖取时可自然形成规整的球状料体，边缘做了薄化处理，能够轻松切入硬度较高的冷冻食材，不会出现勺口卷边、变形的问题。设计过程中首先要确认核心使用边界，勺头直径控制在4-5cm区间，适配常规单球冰淇淋的出品规格，整体展开长度控制在18cm左右，握持段宽度3cm，既满足成年人手掌的握持舒适度，也不会因为尺寸过大导致收纳不便，杠杆支点的位置经过反复调整，确保按压时的施力行程在1.5-2cm区间，按压力度控制在15N以内，普通力度即可轻松完成脱料动作，不会出现按不动或者脱料卡顿的问题。建模阶段先从勺头的半球曲面开始构建，先绘制半球截面轮廓，通过旋转命令生成基础勺体，再对勺口边缘做0.5mm的薄化切除处理，保证刃口的切入性能；之后构建连接臂结构，在连接臂与勺头的衔接位置做R2的圆角过渡，避免应力集中导致的断裂问题，杠杆压臂部分采用等壁厚的壳体结构，壁厚控制在1.8mm，兼顾结构强度与整体重量，压臂末端的按压块做了防滑纹理设计，表面增加0.3mm的凸点结构，提升按压时的摩擦力。装配阶段要确认压臂与勺体的铰接间隙，预留0.1mm的活动间隙，保证开合动作顺畅无卡滞，同时在压臂对应勺头的位置设置推料片，推料片弧度与勺头内曲面完全贴合，按压时推料片沿勺头内壁滑动，将粘在勺内的料体完整推出，不会有残留料体卡在缝隙中，日常清洗也更加方便。整个结构没有多余的零散零件，整体为铰接式一体化结构，生产时可采用食品级不锈钢冲压成型，或者食品级PP材质注塑成型，零件数量少，装配工序简单，量产成本可控，同时结构耐用性强，可承受上千次的反复按压开合不会出现结构失效。
