四轮摩托管式承载车架结构设计

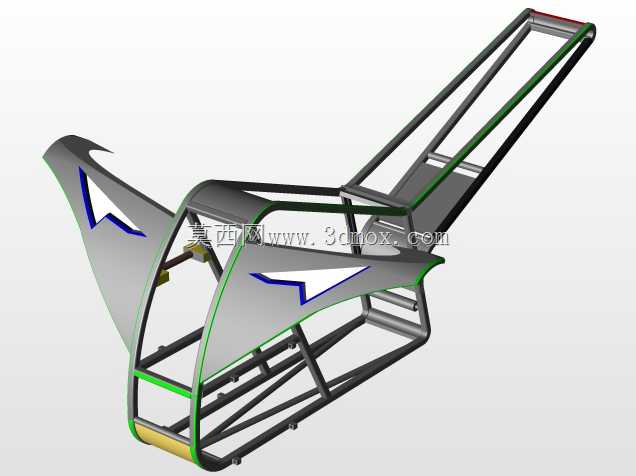

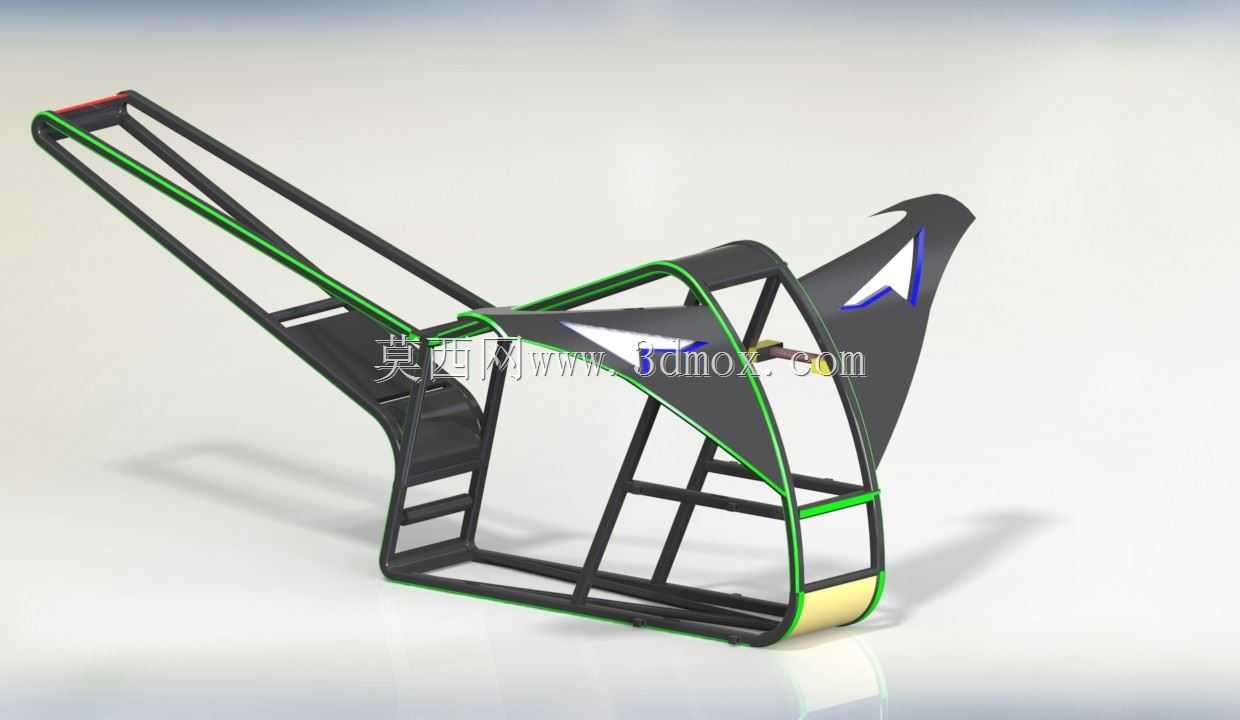

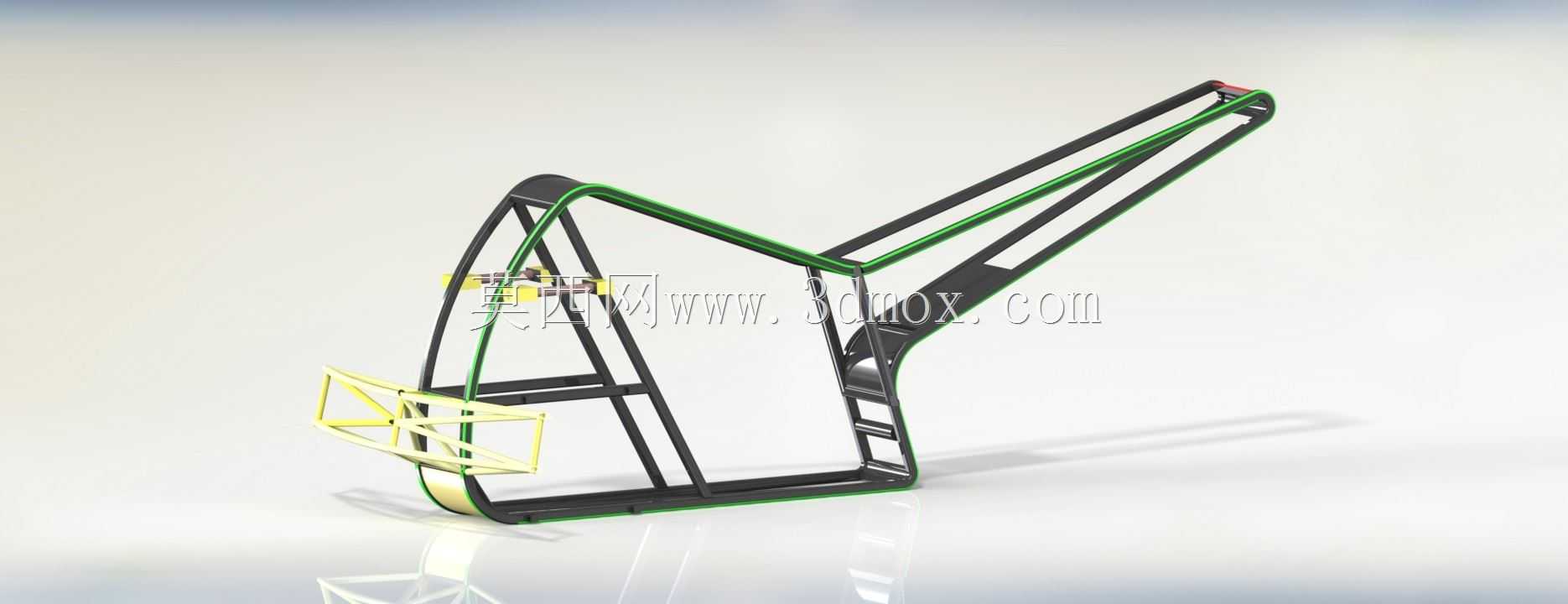

做这类全地形四轮摩托的车架建模时，最先要锚定的是整车的使用场景——不管是林间非铺装路穿越、沙地休闲骑行还是场地轻度越野，车架作为核心承载基体，首先要扛住动态载荷下的扭转、冲击，还要给转向机构、动力总成、悬挂系统、座椅覆盖件留足精准的安装边界。我在搭建这个模型的时候，没有先急着画草图，而是先把各配套子系统的硬点先列出来：前悬上下摆臂的安装铰点位置、转向柱的倾角与预留行程、后摇臂的枢轴中心高度、动力单元的固定点位、乘员座椅的支撑面高度，还有前后轮的轮距、轴距基准线，这些硬点一旦定偏，后续所有结构都要返工。建模的时候先从主纵梁开始铺路径，采用变径的圆管做主体承载结构，主受力段用壁厚更厚的管材，侧向支撑和上部防护架用稍薄的管材兼顾轻量化，弯管处的曲率半径严格匹配实际弯管工艺的最小折弯半径，避免出现工艺上无法成型的锐角弯折。车架前部的倾斜管段一方面是给前悬和转向机构让出运动空间，另一方面形成自然的前部碰撞吸能区，遇到正面冲击时能通过管材的塑性变形卸掉部分冲击力，不会直接把载荷传递到乘员舱。中部的笼式结构是核心承载区，横向加了多组横撑连接左右纵梁，抵消越野路面带来的车架扭转变形，上部的防滚架结构和主车架是一体化焊接的，不是后期附加的配件，连接节点处都做了圆弧过渡，避免应力集中导致焊缝开裂。后部的尾架结构一方面用来固定后挡泥板、尾灯和后置物架，另一方面给后减震器的上安装点提供足够的支撑刚度，建模时特意把减震安装座的安装面做了加厚处理，匹配减震器的安装角度，保证减震工作时的受力方向和座面垂直，减少附加弯矩。整个建模过程是先做3D草图把所有管材的中心线路径定好，确认所有硬点位置和安装间隙都符合要求后，再沿路径扫描生成实体管材，之后逐个添加安装支座、焊接衬板、线束固定孔位这些细节，每加一个特征都要核对和周边部件的运动间隙，比如转向打满方向时前轮会不会蹭到车架管，后减震压缩到极限行程时轮胎会不会碰到尾架，乘员坐上去后脚部的放置空间有没有被结构件侵占。这类管式车架的设计不需要做太复杂的曲面，核心是结构受力路径要顺，安装点位精度要高，所有焊接位置都要预留足够的焊接操作空间，不能出现焊枪伸不进去的死角，同时还要控制整体重量，在保证刚度强度的前提下尽量减少不必要的管材冗余，毕竟越野场景下簧上质量每轻一点，整车的操控灵活性都会有明显提升。
