科布里单喷火焰调节雪茄打火机结构设计

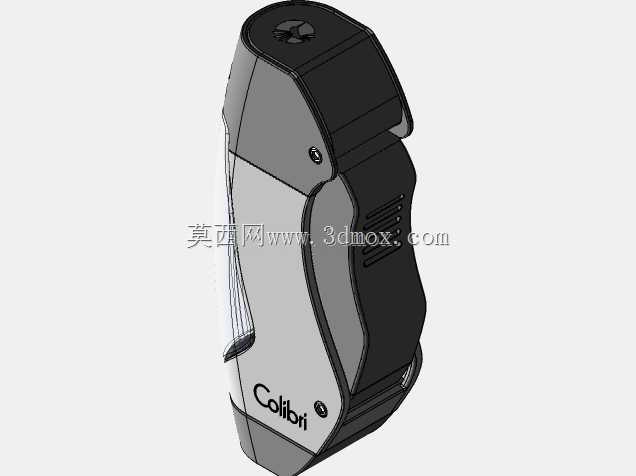

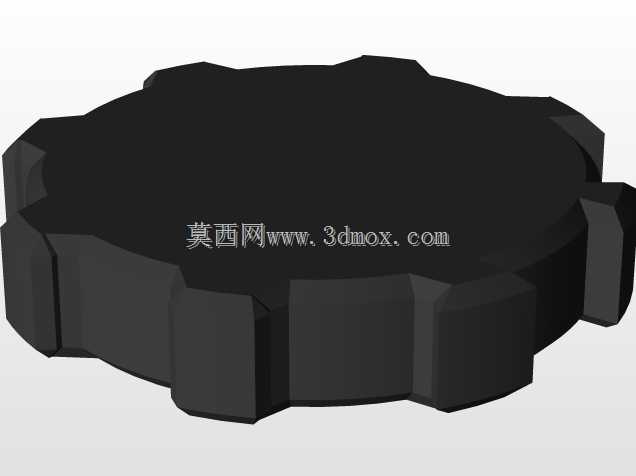

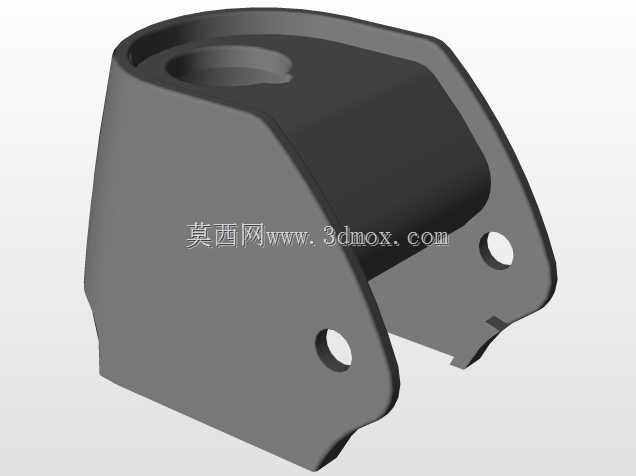

这款单喷嘴雪茄打火机的三维建模工作，首先从手持使用的人机交互边界入手，先确定整体握持轮廓的曲面走势，参考成年男性手掌自然握持的弧度，将机身主体做不对称的曲面收腰处理，避免直棱直角带来的硌手感，同时在机身侧面预留品牌标识的沉台位置，保证标识粘贴或激光雕刻后不会突出握持面影响手感。建模初期先绘制机身的主轮廓草绘，用样条曲线勾勒出侧面的S型曲面走向，通过拉伸曲面生成基础的机身包覆面，再拆分出上盖、机身主体、底部调节端三个主要装配模块，每个模块之间预留0.15mm的装配间隙，避免开合过程中出现干涉。功能层面，单喷嘴燃烧器的安装位设置在机身顶部的中心位置，周围做下沉式的防风围挡结构，围挡高度高出喷嘴出口2mm，能够在户外微风环境下减少气流对火焰的干扰，大火焰调节器内置在透明机身段的内部腔体中，透明段采用高透PC材质的壁厚设计，壁厚控制在1.2mm，既保证结构强度不会被日常握持捏裂，又能清晰看到内部调节齿轮的转动位置，用户不需要额外翻开保护盖就能直观判断火焰档位。建模过程中先搭建内部气路的简化模型，确定储气腔的容积边界，储气腔占据机身下半段70%的内部空间，保证单次充气后的使用时长，调节轮的齿形做0.8mm模数的直齿设计，齿顶做圆角处理，转动时不会卡滞，调节轮的外侧露出机身侧面1.2mm，方便用户用拇指直接拨动调节，不需要借助额外工具。上盖与机身的连接采用隐藏式的转轴结构，转轴直径1.5mm，转轴位置做局部加厚处理，壁厚达到2mm，保证反复开合上万次不会出现转轴处断裂的问题，上盖内侧设置密封胶圈的安装槽，胶圈槽的深度0.6mm，宽度1mm，装配胶圈后能够在闭合状态下完全封住喷嘴出口，避免灰尘进入喷嘴造成堵塞，同时减少储气腔内的气体缓慢泄漏。整体建模完成后需要做全局干涉检查，重点验证上盖开合的全行程范围内，与机身曲面、调节轮、喷嘴围挡之间是否存在碰撞，同时模拟拇指拨动调节轮的运动轨迹，确认调节轮转动时不会与机身内壁发生剐蹭，最后对所有外露的棱边做0.2mm的倒角处理，消除加工后的锐边，避免使用时划伤手部。
