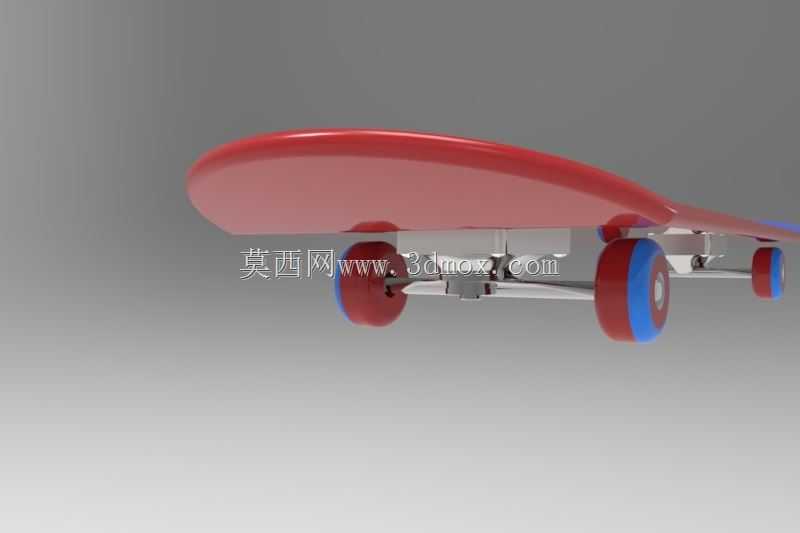

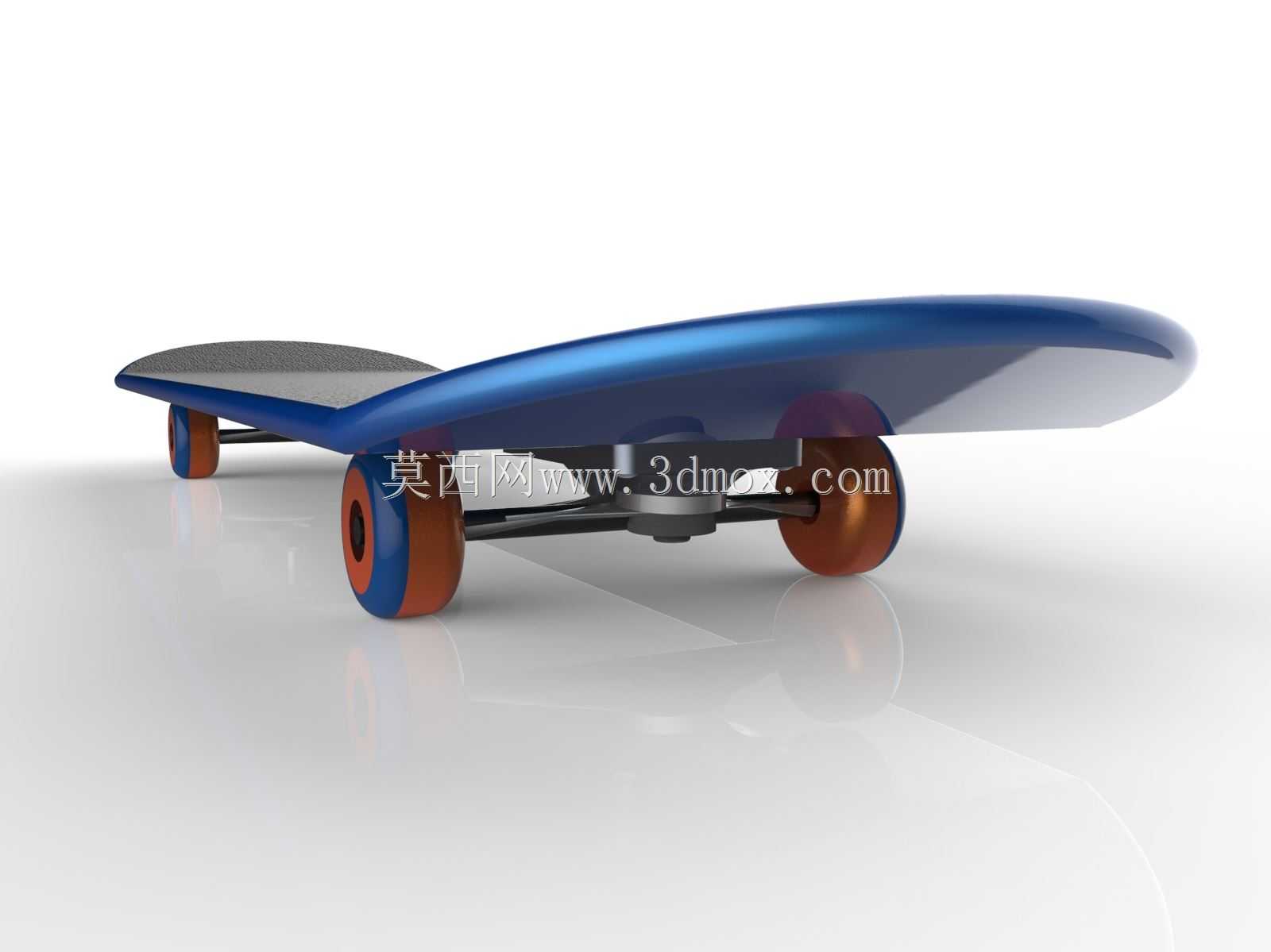

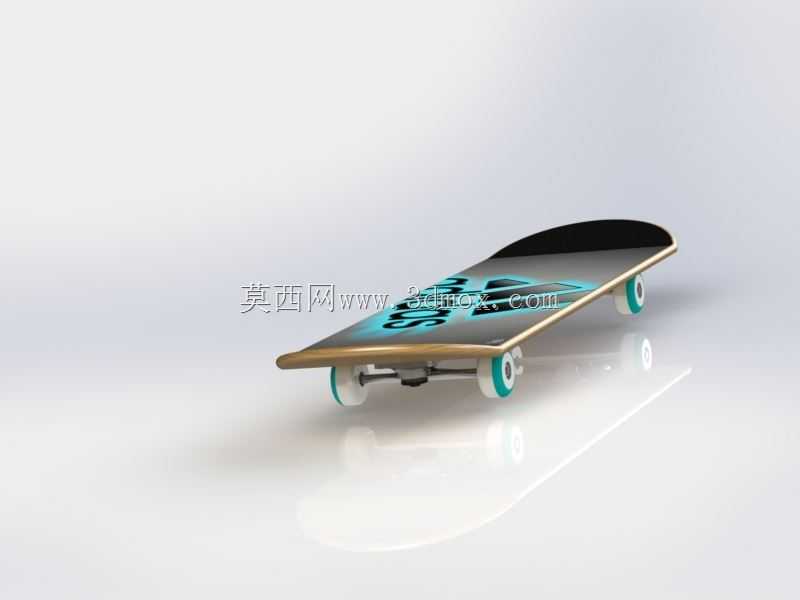

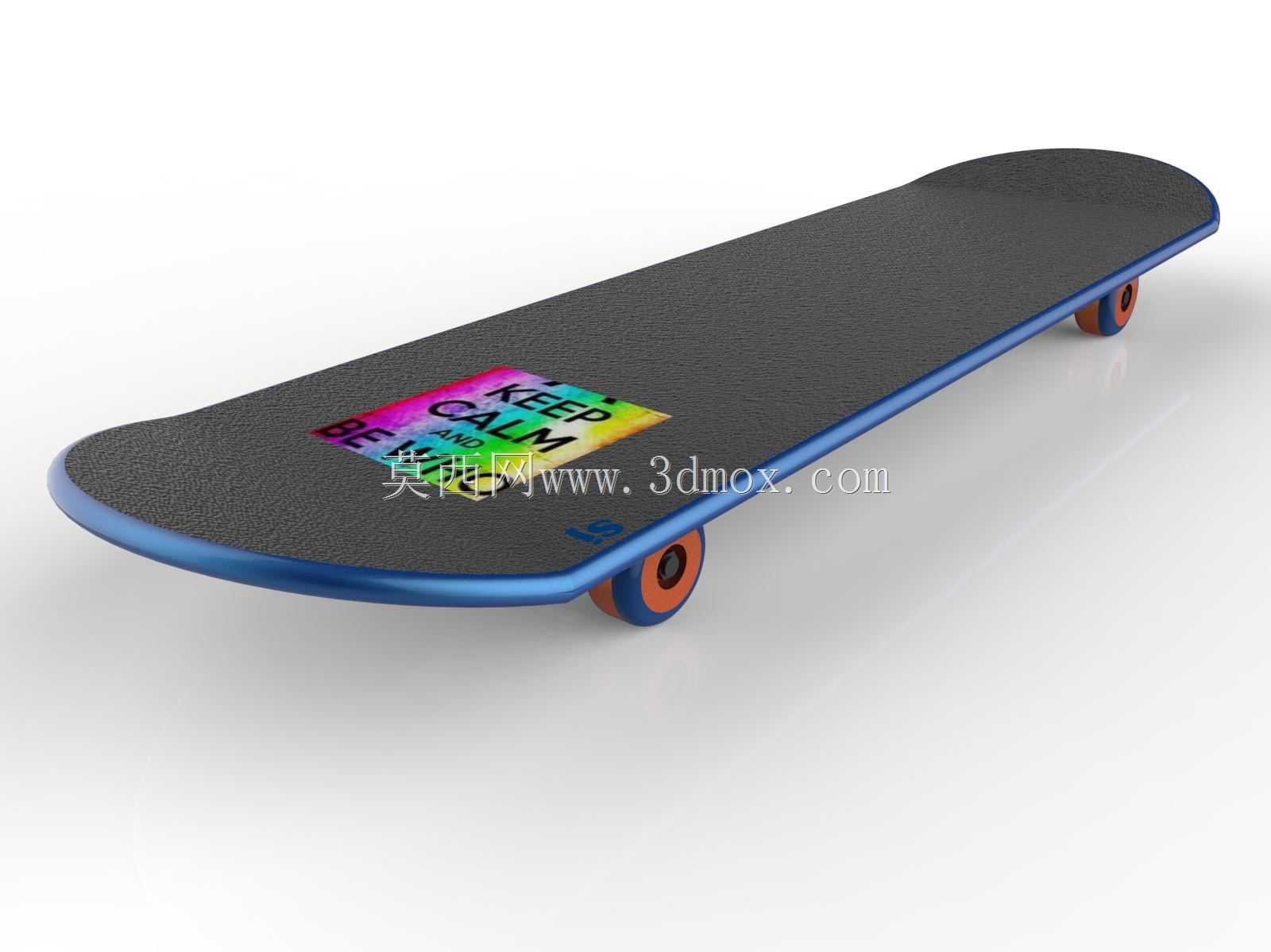

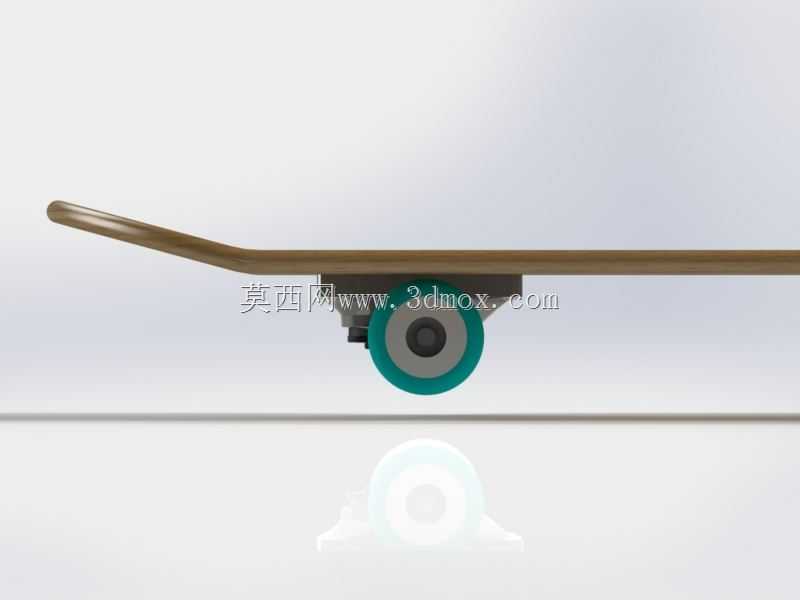

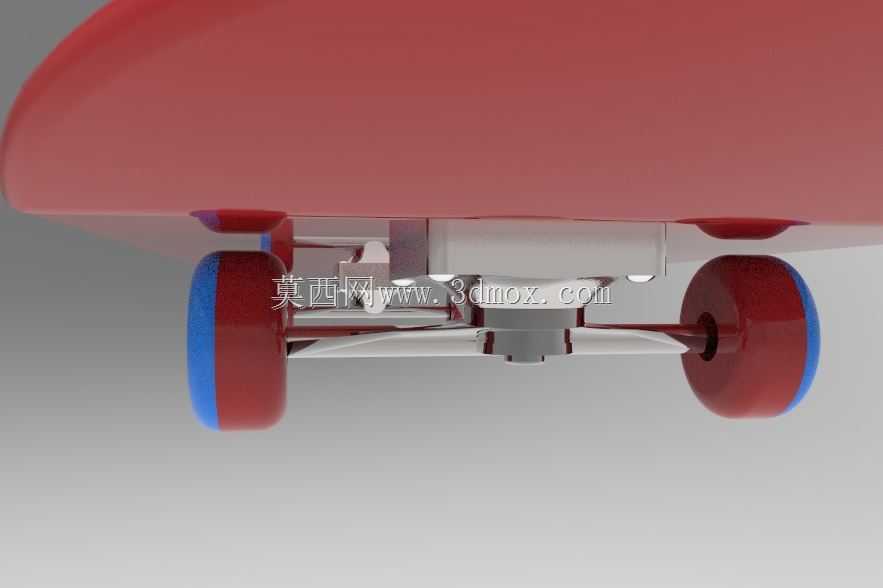

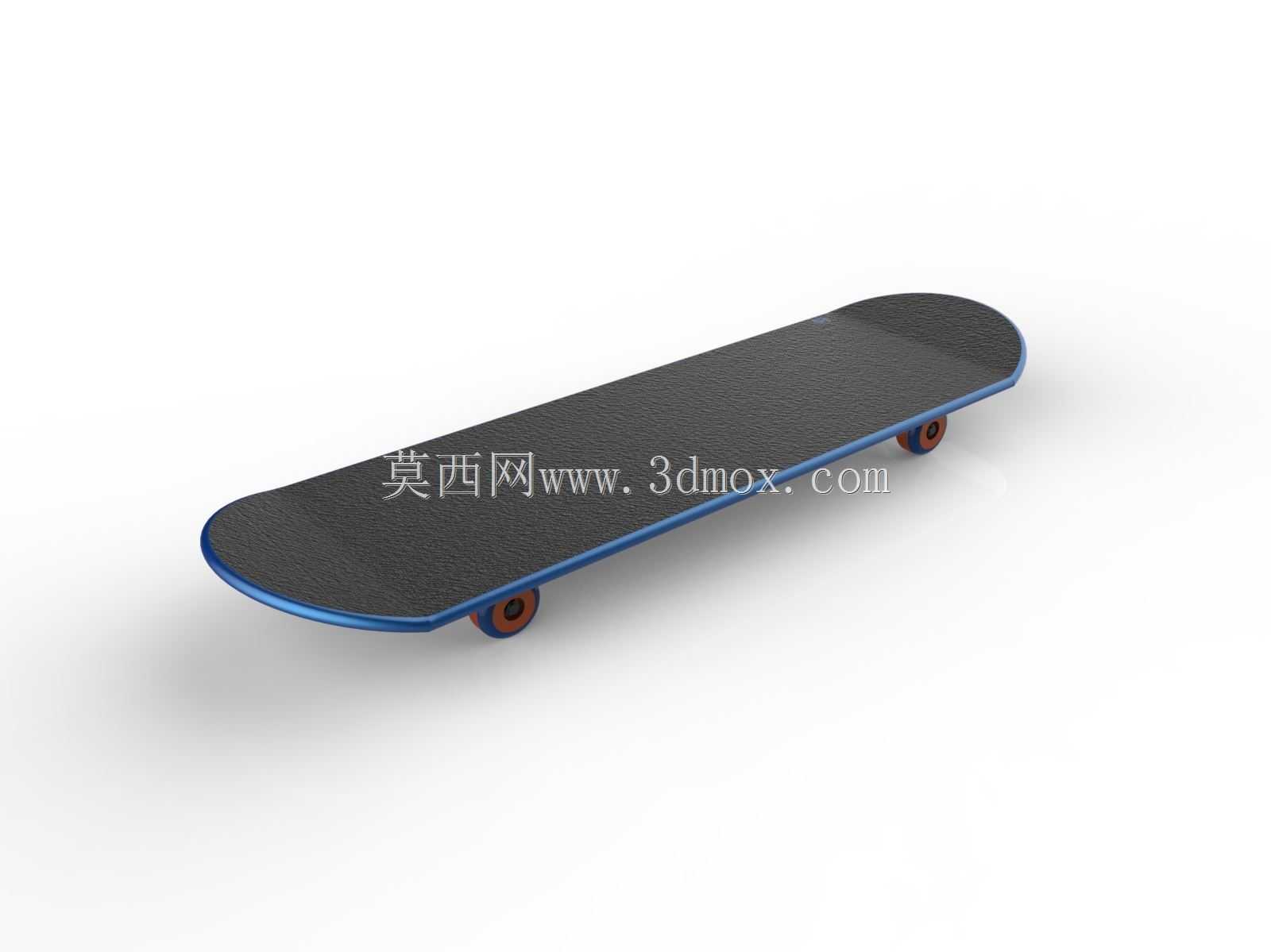

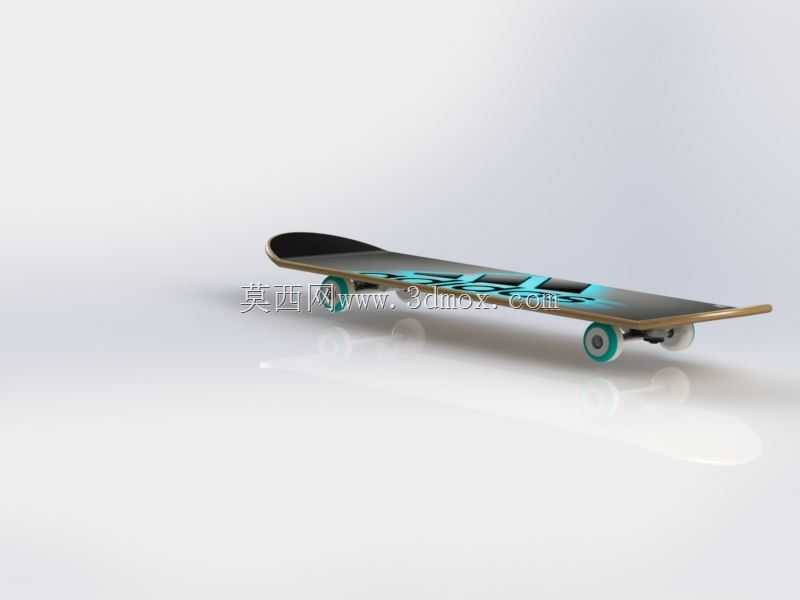

日常做休闲运动器材类建模时,这款双翘滑板的结构拆解建模很适合练手,也能直接对接休闲器材厂商的打样需求。先从实际使用场景来看,这类滑板主要适配城市短途代步、街头技巧练习两类核心场景,板面的弧度设计直接决定脚感和动作容错率,建模时首先要确定板面的安装边界:整体长度控制在80cm左右,宽度20cm,板头板尾的翘起角度控制在15-18度,既保证做ollie等动作时的带板反馈,也不会因为翘度过高影响日常滑行的稳定性。建模第一步先做板面的曲面构建,先绘制板面的纵向轮廓样条曲线,再横向放样出带脚窝的曲面,加厚到8mm的常规板面厚度,边缘做R3的圆角处理,避免磕碰时的应力集中,同时贴合脚面的贴合度。接下来是支架部分也就是桥的建模,这部分是滑板转向功能的核心,主桥钉的安装孔位要和板面前后两组安装孔严格对齐,孔位间距采用行业通用的4.2cm标准,支架的主体采用压铸铝的结构形态建模,PU垫的位置预留3mm的压缩间隙,保证转向时的阻尼反馈符合实际使用需求,桥端的轮轴位置要突出支架主体1.2cm,保证轮子安装后不会和支架发生摩擦干涉。然后是轮子部分的建模,这款模型采用的是直径54mm的动作轮,轮宽32mm,轮面做轻微的弧面处理,匹配街式滑行的抓地力需求,轮子内部预留轴承安装位,轴承位的直径严格按照608轴承的标准尺寸22mm设计,深度7mm,保证和轴承的过盈配合公差在合理范围内,轮轴孔直径8mm,和桥钉的间隙控制在0.1mm,保证轮子转动顺畅不晃动。建模过程中要注意各个部件的装配约束:板面和支架之间采用重合约束,支架和轮轴采用同轴约束,轮子和轮轴之间保留转动自由度,整体装配完成后要检查转向角度的极限位置,保证支架转动到最大角度时,轮子不会摩擦到板面底部,避免卡轮的安全隐患。这类模型除了用于产品打样前的结构验证,也可以用于运动器材的展示动画制作,建模时把各个零件单独存为实体,后续做爆炸图或者拆装演示时可以直接调用,不需要重新拆分部件。实际建模时要注意板面的曲面光顺度,放样时的曲率连续要调整到位,避免出现曲面褶皱,支架部分的加强筋位置要符合压铸工艺的拔模角度,拔模斜度设置为1.5度,保证后续开模时能顺利脱模,轮子的材质分色在建模时就做好面的区分,后续渲染时可以直接赋予不同的材质属性,不需要重新分割面。
