经典黑白拼接运动足球结构设计

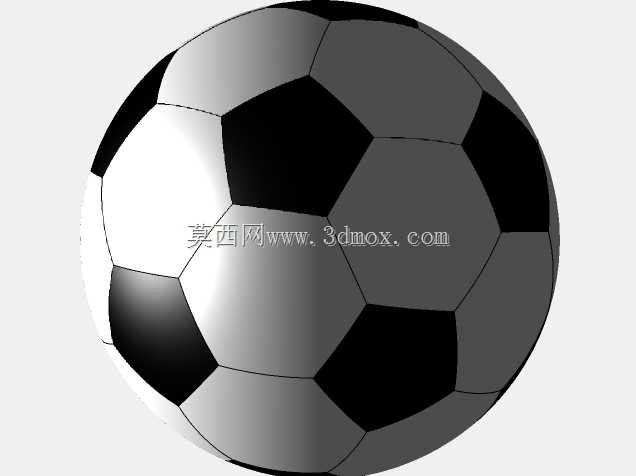

日常做体育器材类结构建模时，足球的球面拼接逻辑是很典型的曲面练习案例，这类模型不光能用来做渲染展示，在体育用品结构验证、文创周边衍生设计、运动场景仿真搭建里都有实际应用场景。实际建模前得先理清足球的结构逻辑，传统足球是12块正五边形黑片与20块正六边形白片拼接成闭合球面，每块五边形周边都衔接五块六边形，相邻片体的接缝处要做均匀的倒角过渡，模拟真实足球的缝合压边结构，避免片体衔接处出现硬棱，还原实物的触感与外观特征。建模第一步先搭建球面基准，先确定球体的公称直径，常规比赛用5号足球直径在220mm左右，建模时先以原点为中心做基准球体，再通过球面投影的方式拆分曲面，不能直接在平面上画多边形再弯折，那样会出现片体拉伸变形，接缝处无法完全贴合球面曲率。拆分曲面时要先定位第一块正五边形的位置，以球体顶部极点为中心做五边形的投影轮廓，通过阵列几何特征的方式，绕球体中心轴按72度间隔阵列五边形的边线参考，再依次推导相邻六边形的轮廓边界，每一块片体的轮廓都要完全贴合球面的法向方向，保证拼接后所有片体的边缘长度完全一致，五边形的边长和六边形的边长公差控制在0.01mm以内，不然拼接时会出现缝隙或者面重叠。片体拆分完成后，要给每一块片体做厚度处理，真实足球的外皮厚度在3-4mm左右，建模时通过加厚曲面命令给每个片体添加均匀厚度，注意加厚方向要朝向球心外侧，避免出现厚度方向反向导致的实体干涉。接缝处的压边结构要单独处理，在相邻片体的衔接位置做0.8mm宽的内凹压槽，深度控制在0.5mm，模拟真实足球的车缝或者热粘合压边效果，让模型的细节更贴近实物。球面的纹理部分，要在每个片体表面做细微的磨砂凹凸纹理，通过纹理映射的方式给不同颜色的片体赋予对应的材质属性，黑色五边形片体的粗糙度稍高，白色六边形片体的表面做轻微的光泽处理，还原传统足球的材质质感。建模过程中要注意整体的安装边界，整个球体的最大外轮廓就是球面本身，没有额外的外凸结构，做装配或者场景导入时，以球心为原点定位即可，不需要额外预留安装避让空间。这类模型除了用于体育器材的结构展示，还能导入运动仿真软件里做球面碰撞、滚动摩擦的力学仿真，验证不同球面纹理对足球运动轨迹的影响，也能用于教学场景里讲解球面几何拼接、曲面建模的基础逻辑，帮初学者理解空间曲面的拆分与阵列逻辑，避免出现曲面建模时常见的曲率不连续、片体缝隙等问题。
