沙色改装款M416枪械结构三维数模

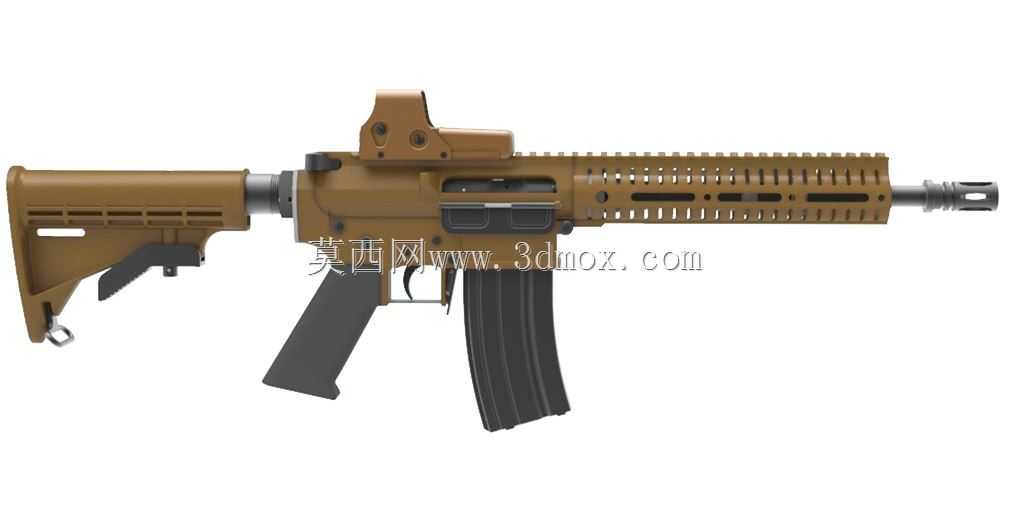

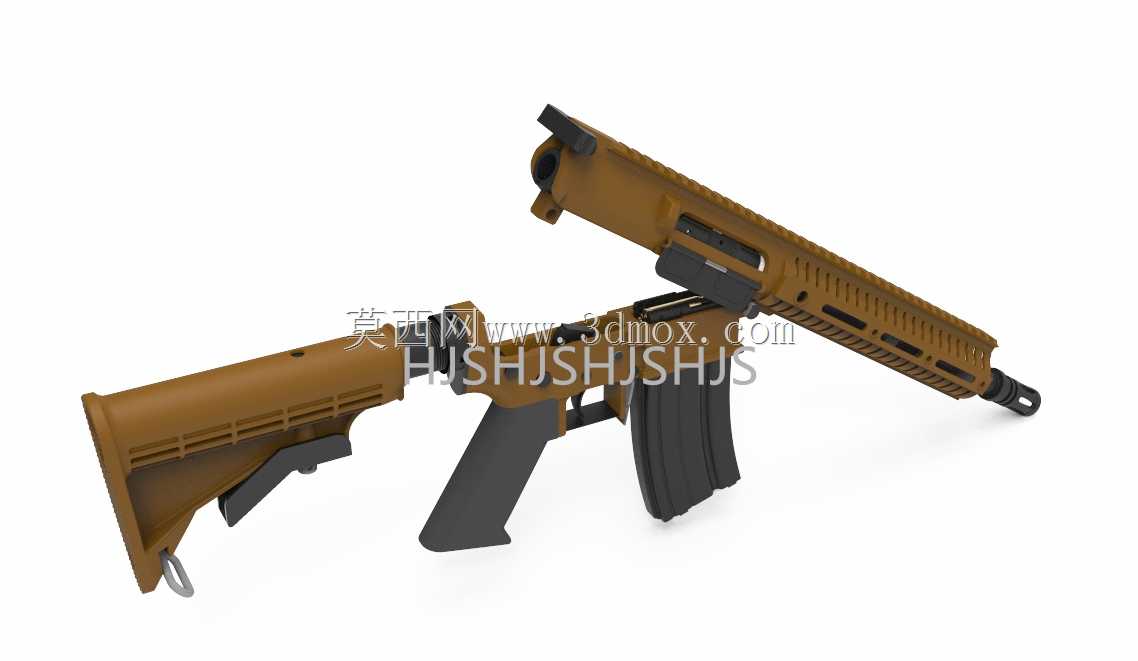

本次建模的改装款M416结构，核心面向战术装备教具开发、影视道具预制、wargame装备改装验证等场景，实际落地中可直接用于结构干涉校验、改装件适配测试，避免实物试装产生的材料浪费与装配误差。从功能特性来看，模型完整还原了上机匣散热孔的排布逻辑、弹匣卡笋与快慢机的操作行程、后托伸缩的卡位结构，同时还原了加装的全息瞄准镜安装座的定位基准，所有配合面均预留了实物生产所需的公差间隙，上机匣与下机匣的连接销孔位置完全对应实物尺寸，可直接用于3D打印验证件的生产。设计思路上优先还原战术改装后的实际装配状态，没有做过度的结构简化，护木位置的皮卡汀尼导轨槽、枪口消焰器的缺口结构、握把的防滑纹理都做了等比例还原，建模过程中先以枪管轴线为全局基准轴，先绘制枪管内孔与外圆的回转特征，再依次拼接节套、上机匣的主体结构，上机匣的抛壳窗、快慢机让位槽均采用切除拉伸完成，之后绘制下机匣的弹匣井、握把连接座结构，再逐一添加扳机组件、弹匣、后托、护木、瞄准镜等独立零件，每个零件单独建立装配约束，确保拆解后可单独导出用于零件加工。外形尺寸上整体长度对应实物的890mm收缩后托状态，宽度方向以弹匣最外侧为边界控制在75mm内，高度方向从瞄准镜顶部到握把底部为260mm，所有安装边界均符合主流AR系列改装件的通用接口标准，护木的导轨尺寸为标准20mm皮卡汀尼规格，可适配市面上绝大多数战术配件的安装。建模过程中先完成整体骨架布局，再逐个细化零件特征，对非关键受力位置的内部倒角做了简化处理，既保证外观还原度，也控制了整体特征数量，方便后续做渲染或者结构仿真时的运算效率，所有零件的装配关系均按照实物的拆装顺序设置约束，可直接生成爆炸视图用于装配指导。
