创意齿轮元素纪念奖杯结构设计

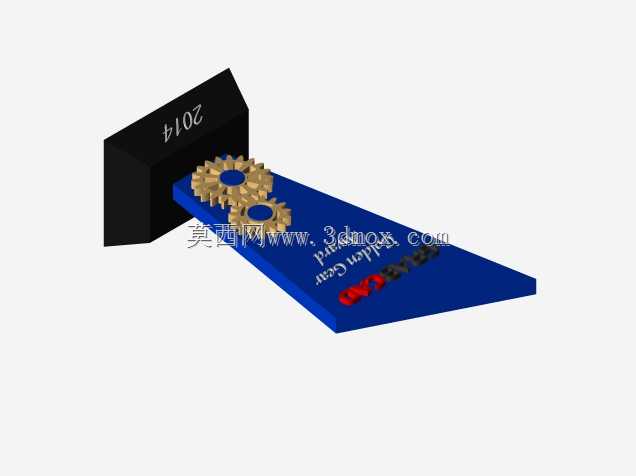

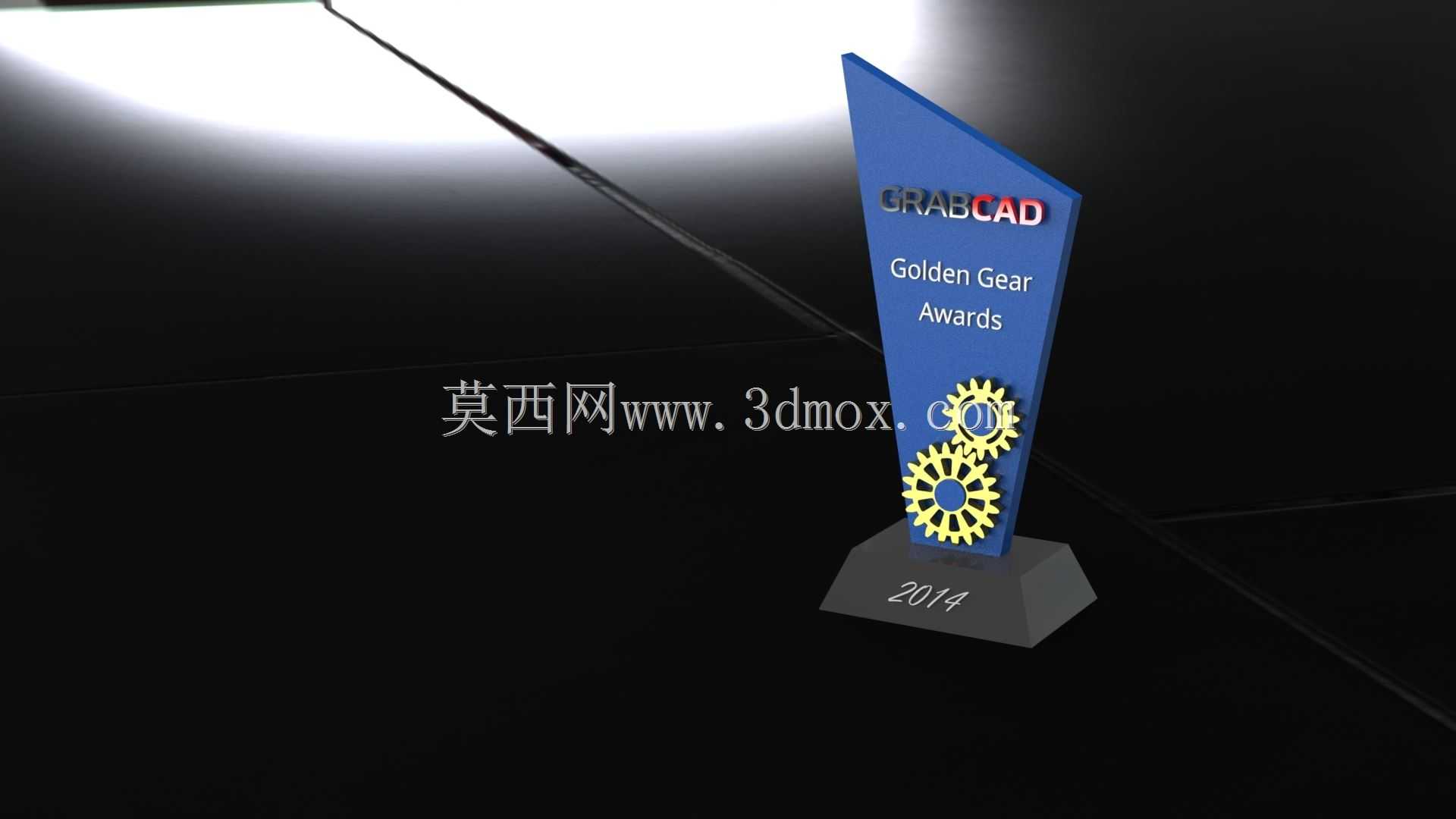

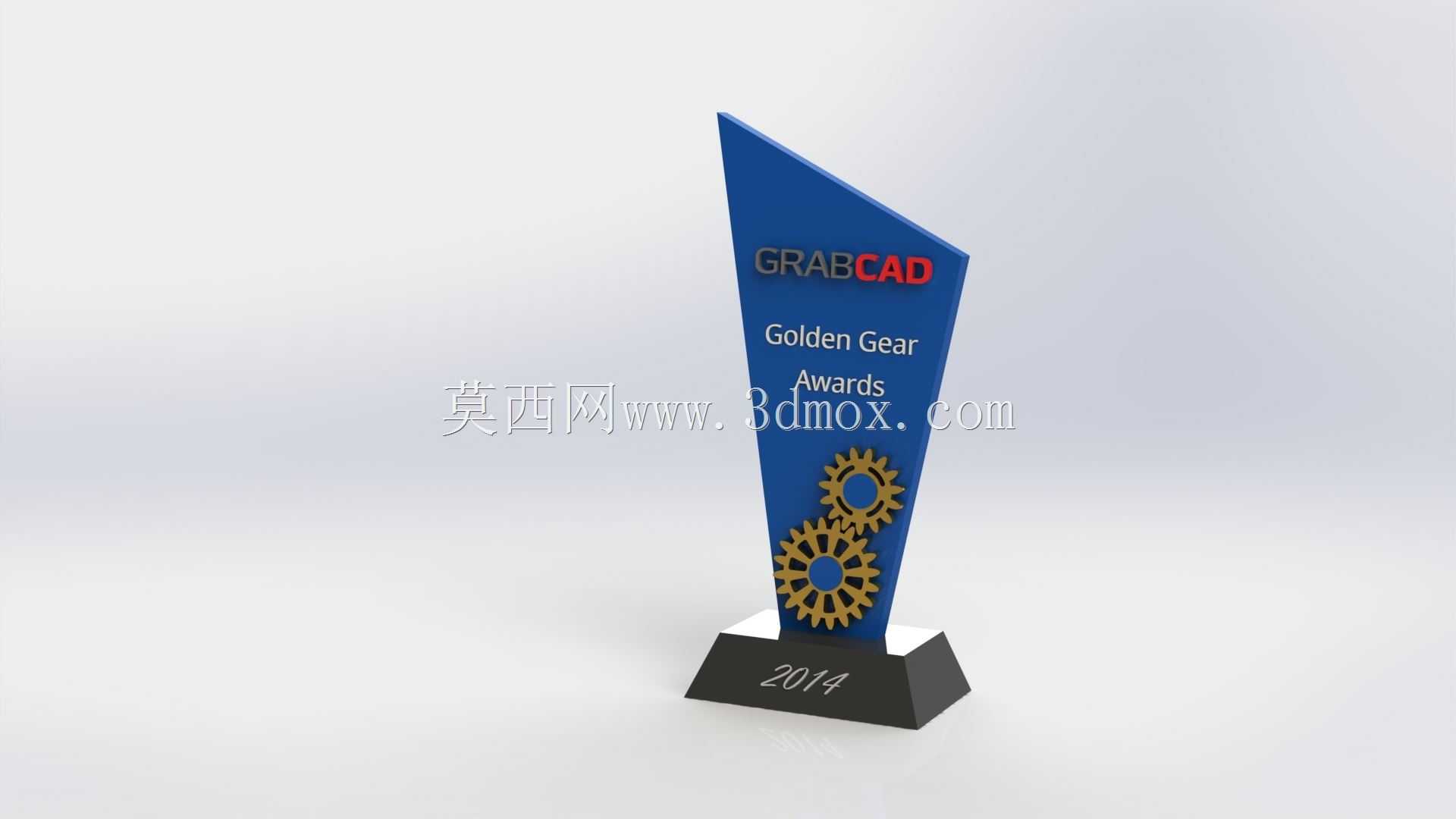

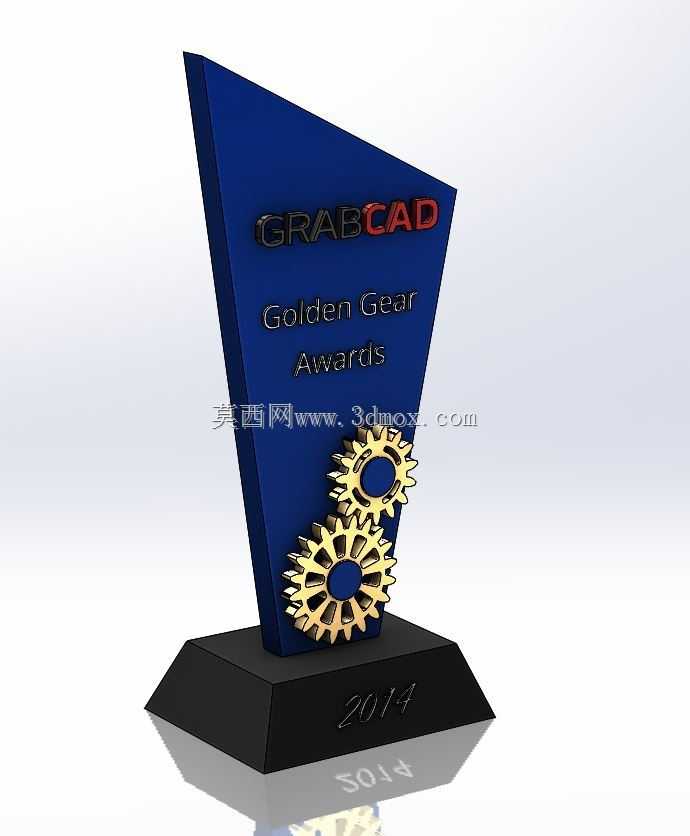

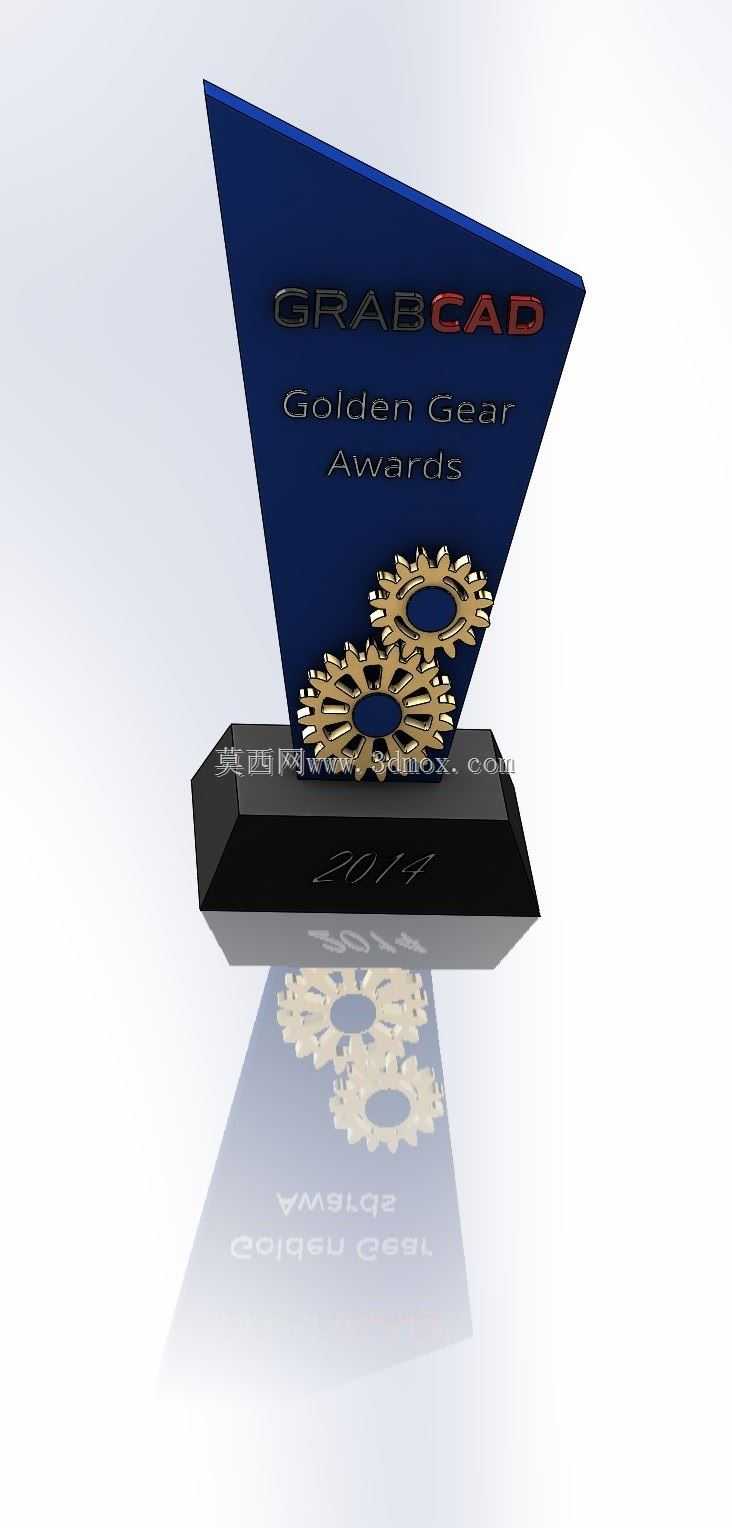

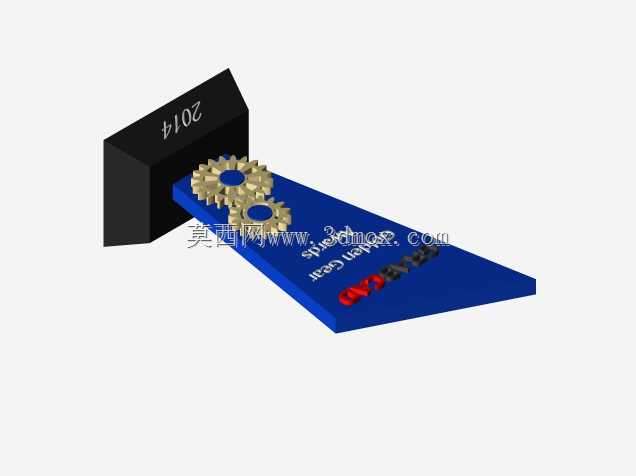

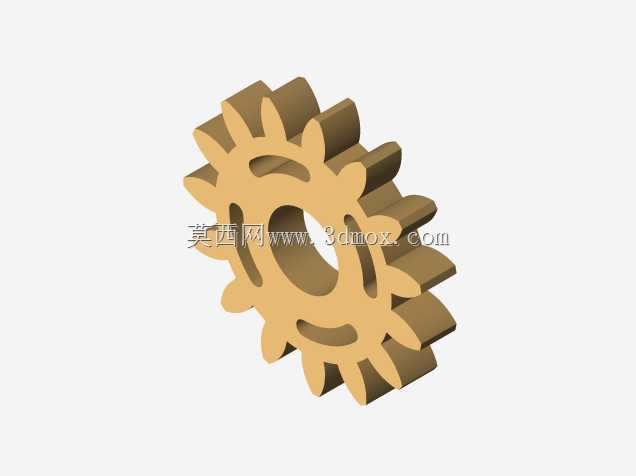

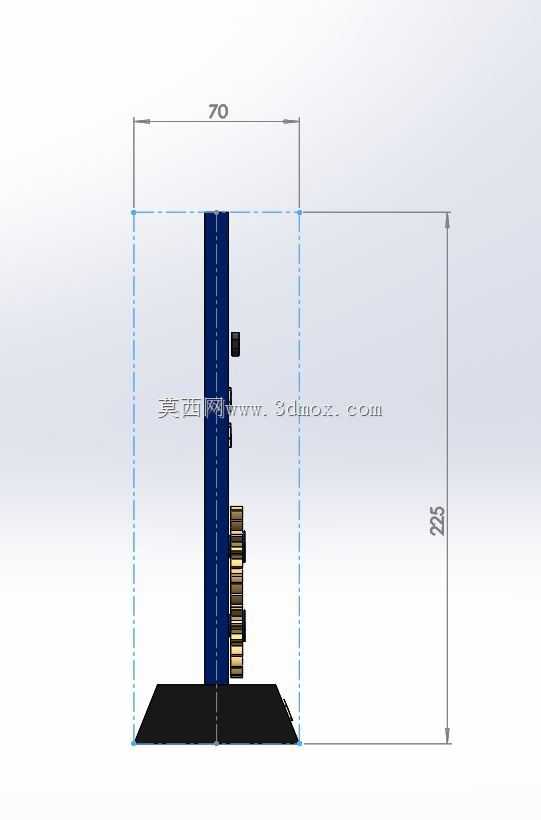

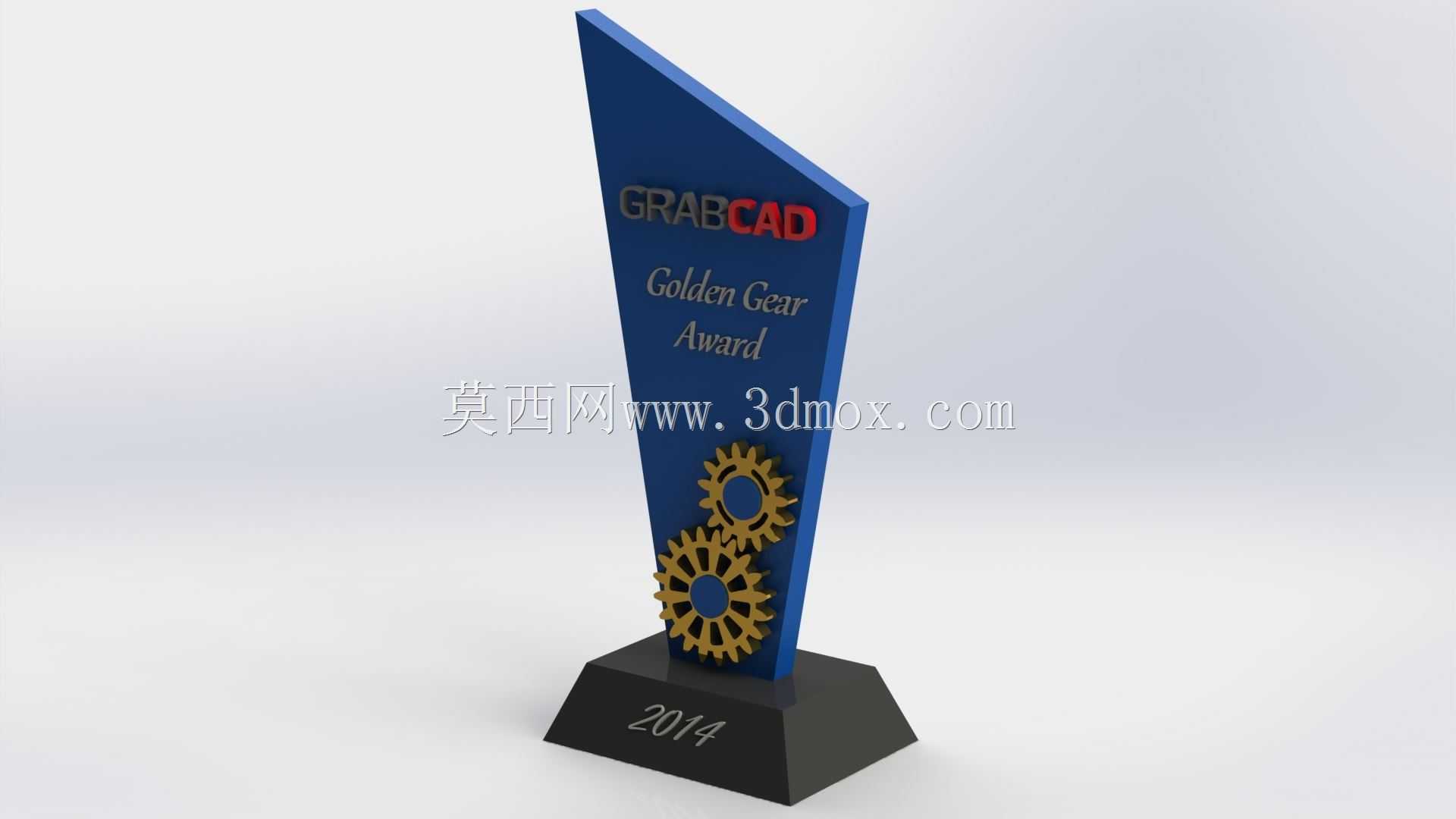

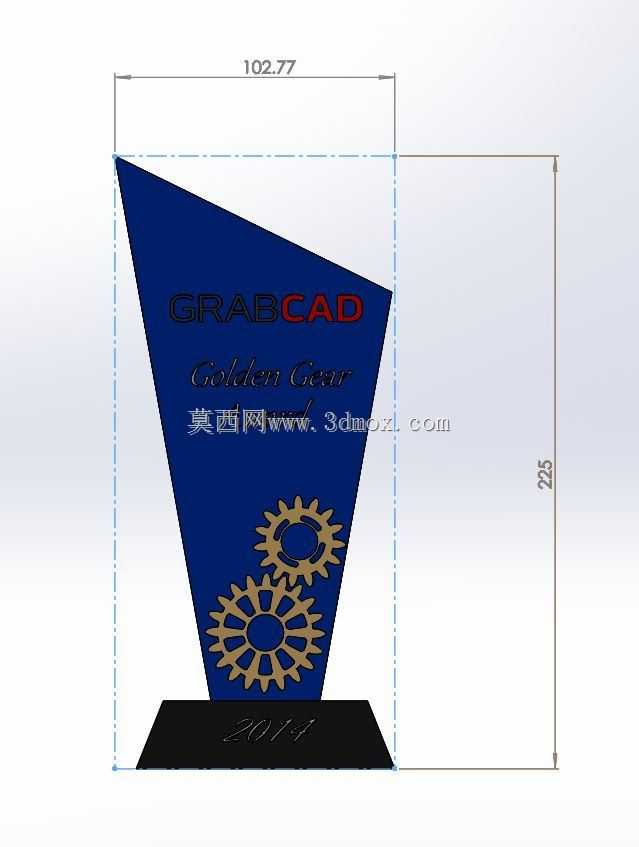

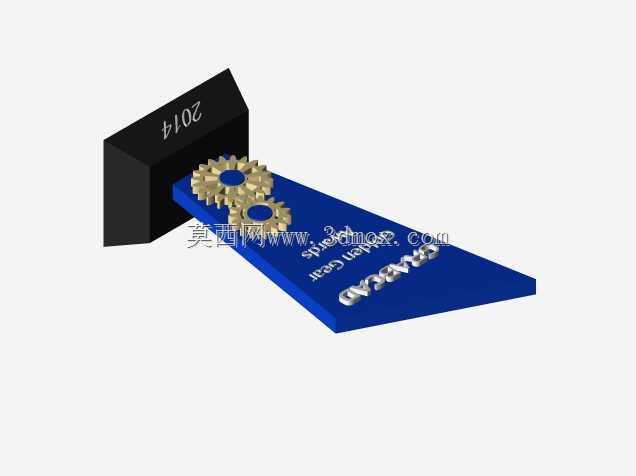

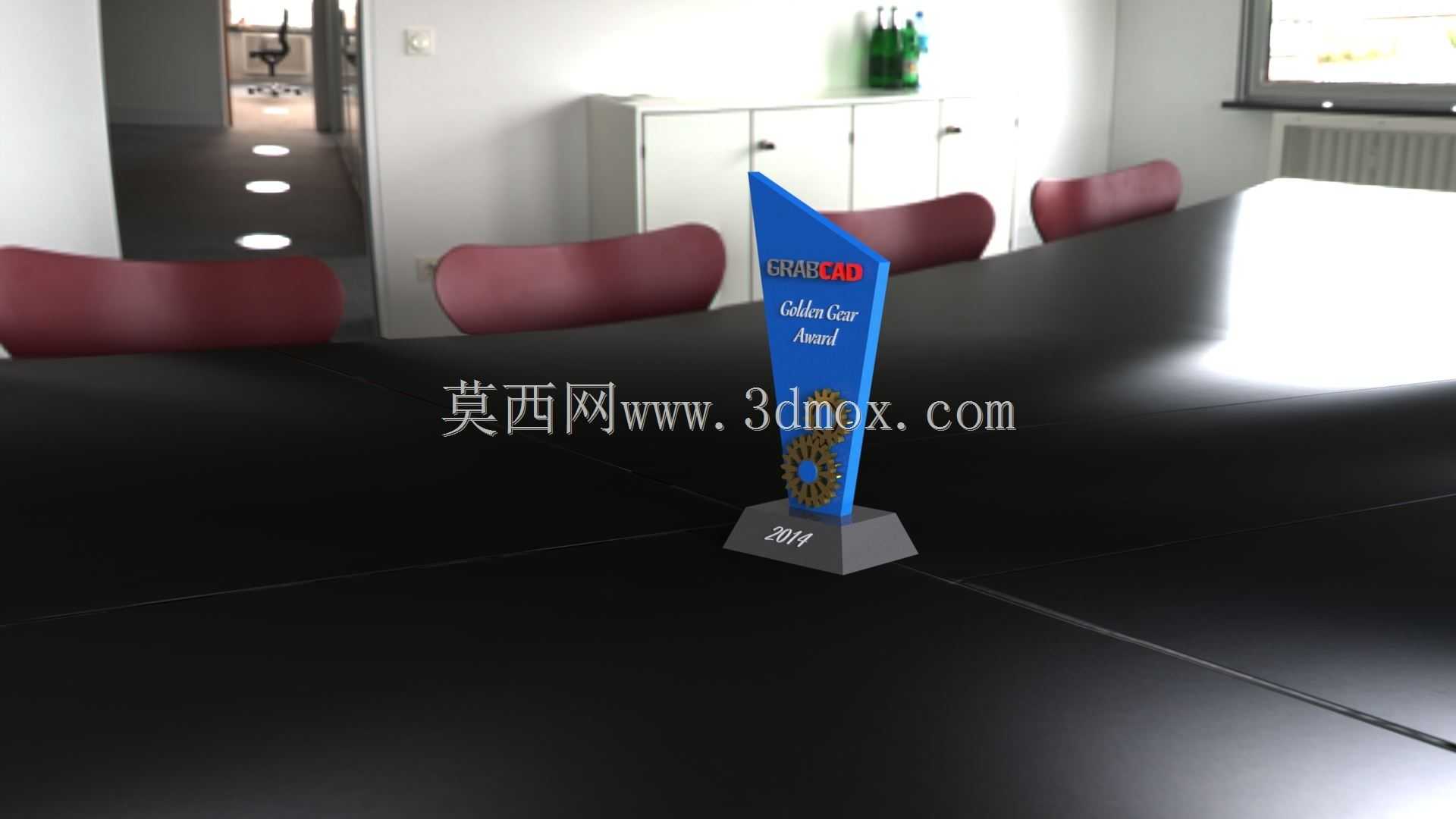

这类带齿轮元素的纪念奖杯，常应用于工业设计赛事、工程技术评选、行业技能竞赛的荣誉授予场景，作为实体荣誉载体，既承载奖项表彰的实际用途，也能通过具象的机械元素传递工业领域的技术属性，区别于普通通用奖杯的泛用设计。从功能特性来看，该奖杯采用立式落地摆放结构，整体重心集中在底部梯形基座，放置在平面台面上具备足够的抗倾覆稳定性，无需额外固定结构即可稳定陈列；上部斜置的标识牌区域预留了奖项名称、活动标识的展示位，下部啮合的双齿轮结构直接呼应工业、机械、制造类赛事的核心主题，视觉识别性较强。设计过程中优先平衡了造型辨识度与加工可行性，没有采用过于复杂的曲面镂空结构，整体拆分为基座、标识立板、双齿轮装饰件四个独立部件，部件之间采用定位凸台加粘接的方式装配，适配ABS塑料的注塑或3D打印加工工艺，避免了复杂装配结构带来的加工难度提升。外形尺寸上，整体高度控制在225mm，纵向长度103mm，横向宽度70mm，这个尺寸边界既保证了手持领奖时的握持舒适度，也适配常规展示柜、办公桌台面的陈列空间，不会占用过多摆放面积；基座采用下宽上窄的梯形截面，进一步压低整体重心，即使受到轻微的台面触碰也不易倾倒。建模阶段先绘制基座的二维截面轮廓，拉伸生成实体后做边缘倒角处理，避免锐边带来的磕碰风险；之后绘制斜置立板的基准面，在倾斜基准面上拉伸生成牌体结构，表面的文字标识采用凸台特征生成，无需后续额外印刷或粘贴标识；双齿轮部分先绘制单个齿轮的渐开线齿廓，通过圆周阵列生成完整轮齿，两个齿轮按照标准中心距装配，保证啮合位置的视觉真实感，最后将所有部件按照装配关系做位置约束，检查各部件之间不存在干涉问题，整体建模过程优先保证特征的可编辑性，后续如果需要调整奖项名称、齿轮参数或者整体尺寸，都可以通过修改对应草图参数快速完成调整，无需重新搭建整体模型。材质选择上采用普通ABS塑料，密度参数适配常规塑件加工的重量控制要求，成品整体重量控制在150g左右，手持时不会有过重的坠手感，同时ABS材料的表面处理性能较好，可以通过喷漆、丝印等方式做不同的色彩区分，提升奖杯的视觉层次感。
