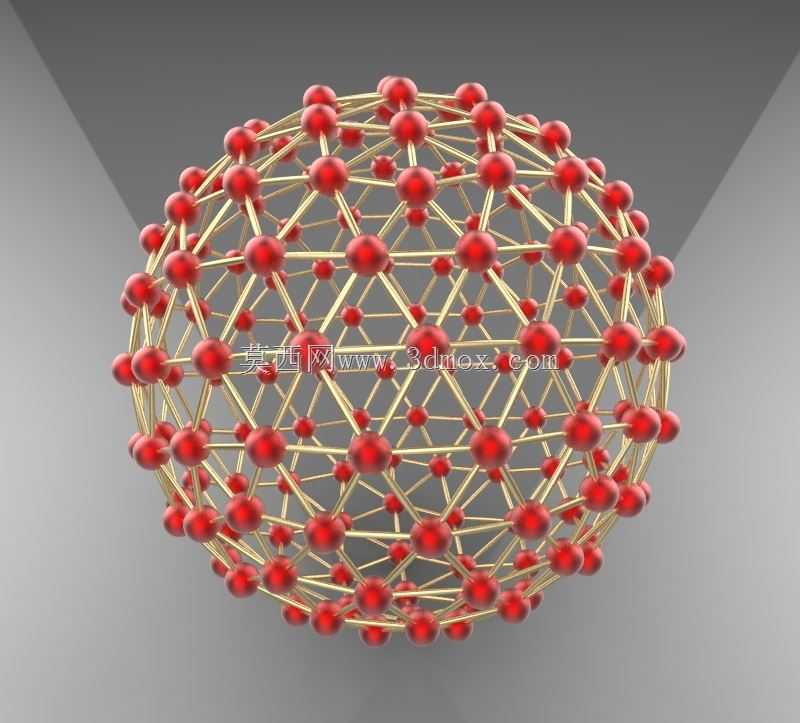

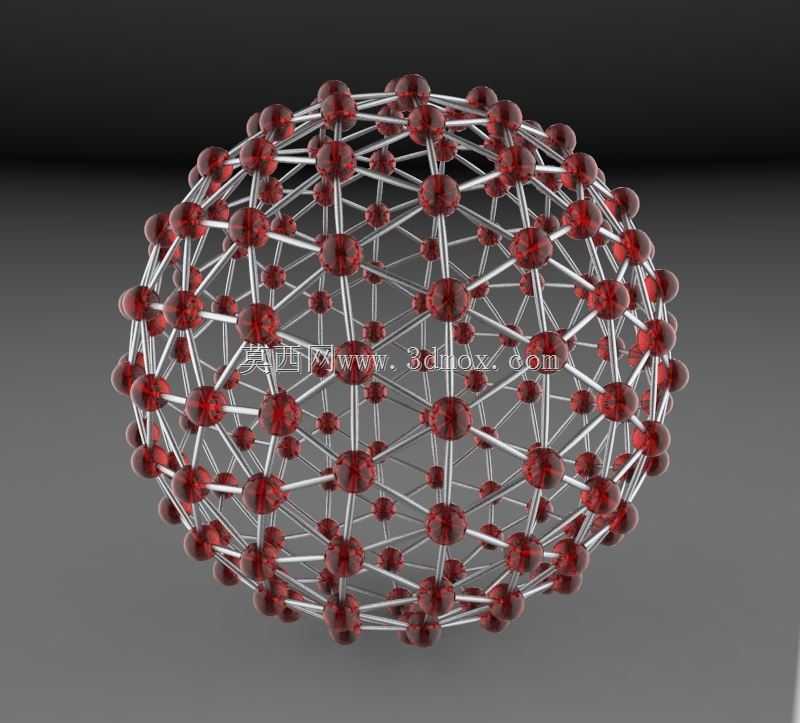

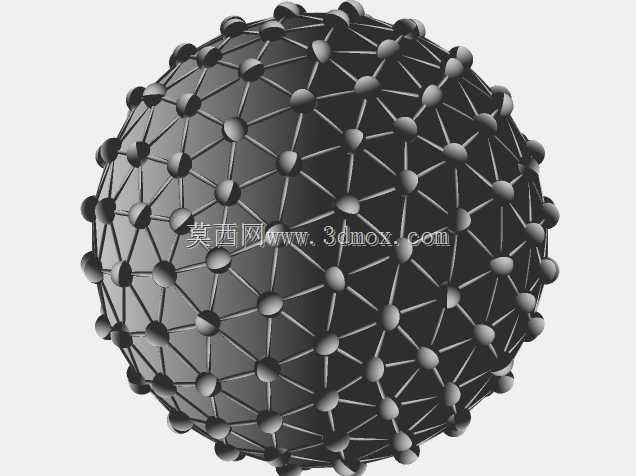

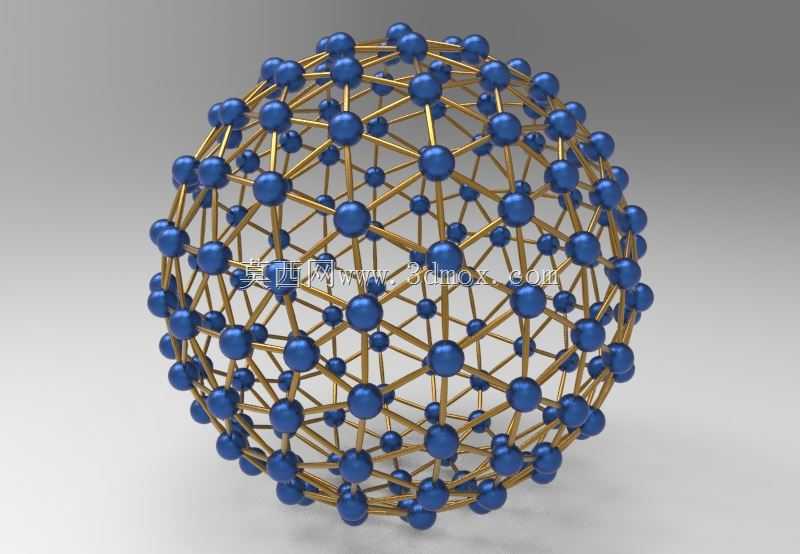

节点连接式球形镂空框架结构造型

这类节点连接式球形镂空框架结构，常被用于空间网架结构的受力验证教具、展陈装置的造型骨架、多孔介质流场仿真的简化几何参照，也可作为艺术装置的结构原型，在建筑空间结构教学、工业设计造型推演、力学性能仿真验证场景中都有实际应用。从结构功能来看，该构型通过均匀分布的球形节点与连接杆件形成闭合球面受力体系，杆件仅承受轴向拉压载荷，节点处汇交的杆件将外载荷均匀分散至整个球面，相比实心球体可大幅降低整体重量，同时保留球面的外形特征与结构刚度，镂空区域可预留管线穿装、流体通过的空间，适配需要通透球面结构的使用需求。设计时首先要确定球面的基准直径，根据使用场景的安装边界确定整体外径尺寸，再按照测地线球面划分规则确定节点的空间坐标，保证所有节点均落在同一球面上，相邻节点间的连接杆件长度保持一致，避免出现杆件长度差过大导致的受力不均问题；节点采用球形结构是为了降低多杆汇交处的应力集中，相比焊接式节点，球形节点可让杆件以任意角度连接，适配球面不同位置的杆件汇交角度，同时减少节点处的加工难度。建模过程中，首先绘制基准球面作为定位参照，通过球面多边形划分生成所有节点的中心坐标点，在每个坐标点位置生成统一直径的球体作为连接节点，再依次连接相邻节点的球心生成杆件的中心路径，沿路径扫描生成等直径的连接杆件，最后对节点与杆件的连接位置做布尔合并，消除连接缝隙，保证整个结构为连续的实体模型；建模时需要注意控制杆件与节点的直径比例，杆件直径过大会导致镂空率不足，无法发挥轻量化优势，杆件直径过小则会导致整体结构刚度不足，容易出现失稳变形，需要根据实际承载需求调整两者的尺寸配比。这类结构在实际使用时，安装边界通常为底部的环形支撑面，需要保证底部一圈节点的共面度，避免安装后出现整体倾斜，若用于展陈场景，可在节点位置加装装饰件或照明组件，镂空的杆件间隙不会遮挡内部的展示内容，同时球形的外轮廓可提供均匀的视觉观感；若用于力学教学演示，可通过调整不同位置杆件的直径，模拟局部杆件失效对整体结构承载力的影响，帮助理解空间网架的受力传递路径。
