镂空冰原狼纹章装饰造型结构设计

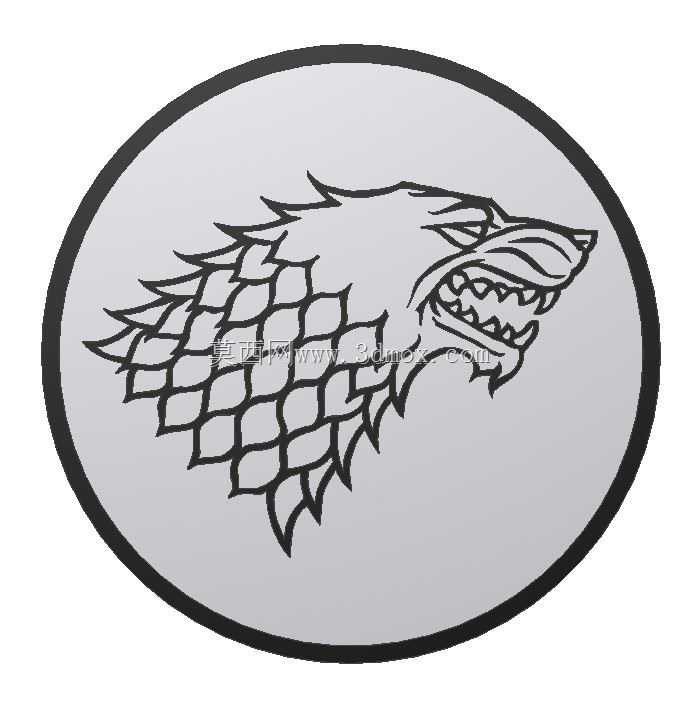

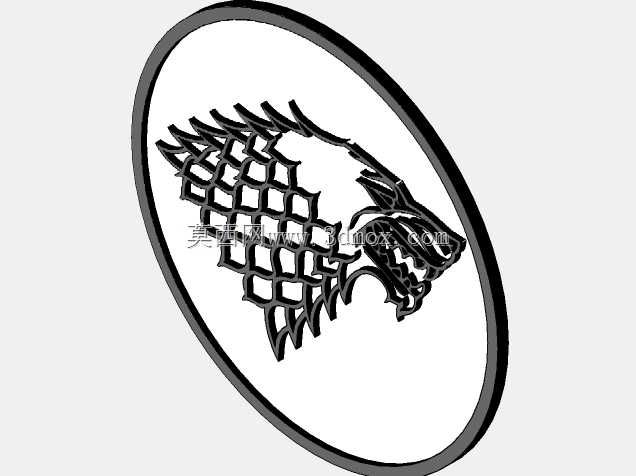

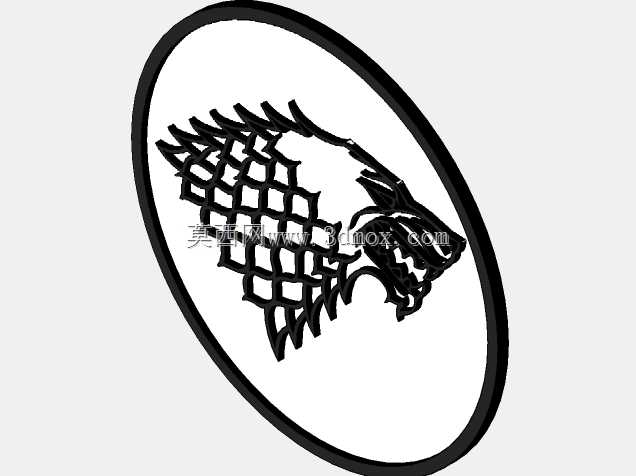

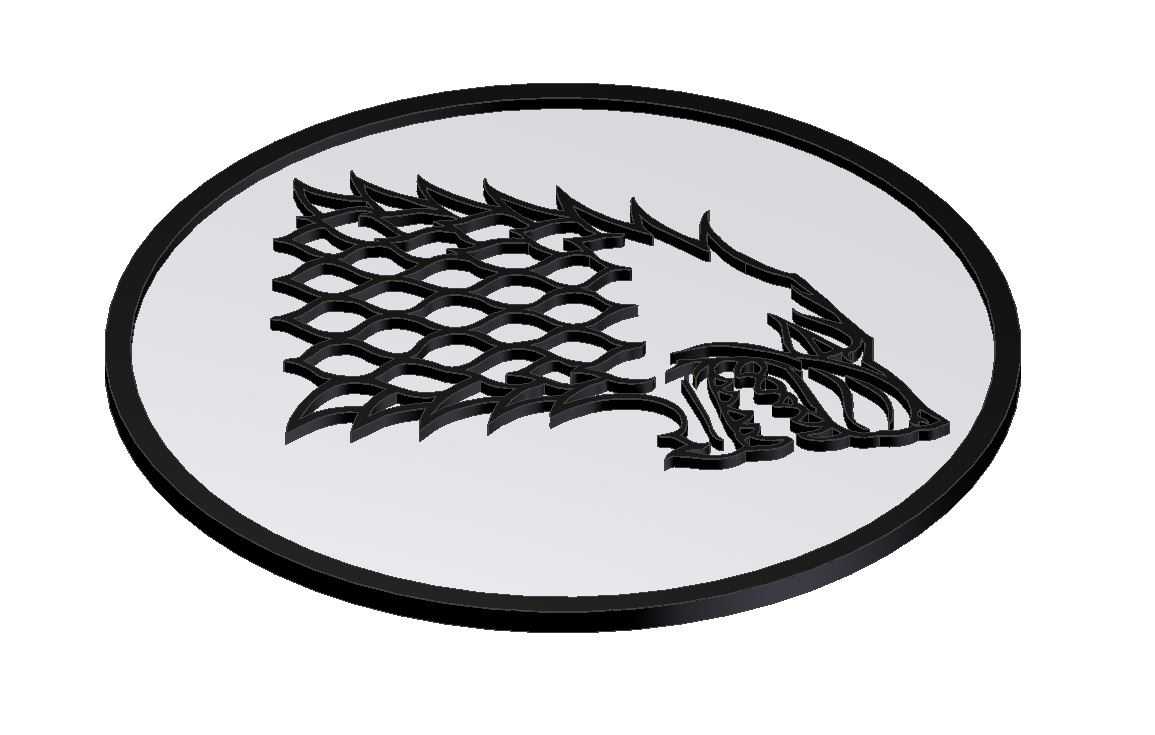

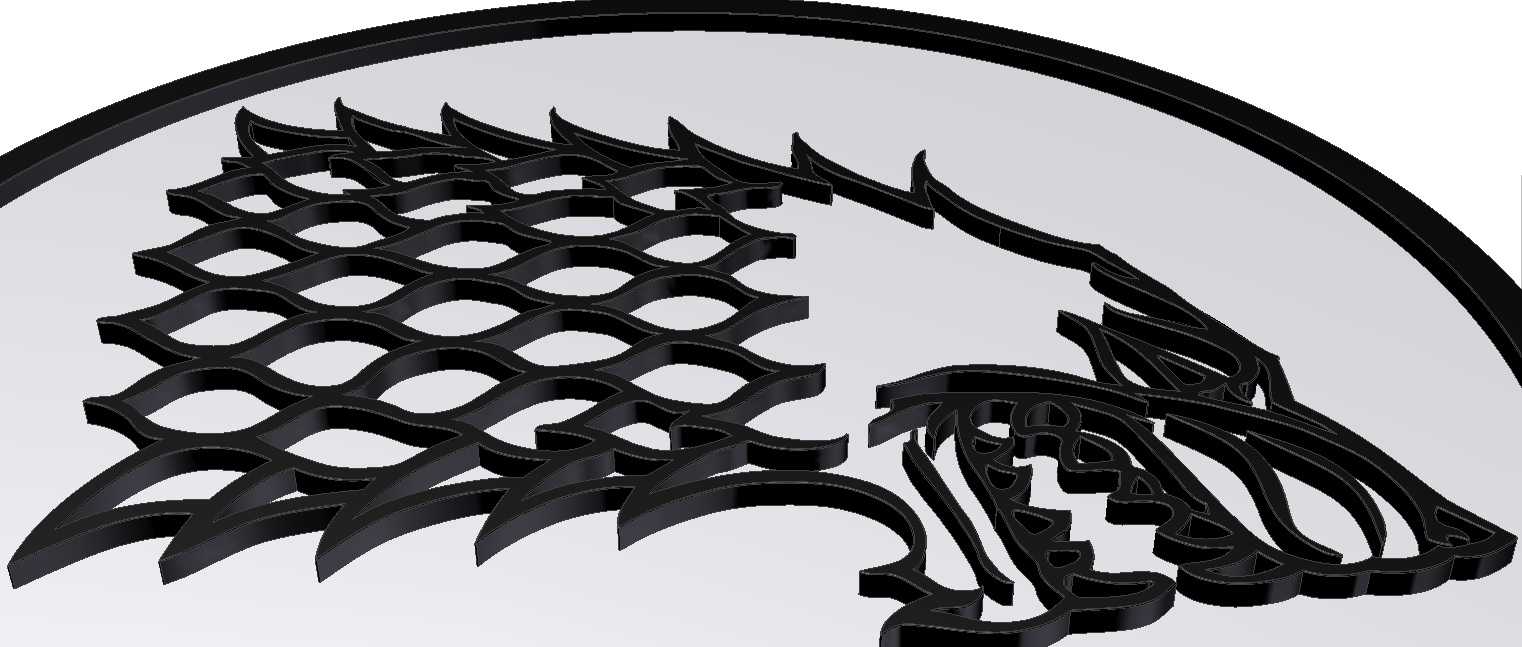

做这个造型的时候最先考虑的是加工适配性，毕竟这类装饰标识件常被用在主题展陈布置、文创周边定制、主题空间软装装饰这些场景，不管是用数控铣削做亚克力、实木材质的墙面挂饰，还是用FDM或光固化3D打印做桌面摆件、cosplay道具配饰，都要保证加工过程不出现断刀、翘边、支撑难去除的问题。建模第一步先勾勒冰原狼的侧影外轮廓，把头部的尖吻、耳尖、颈后的鬃毛弧度做顺滑过渡，外轮廓统一做3mm的等宽实体边框，保证整体结构的刚性，避免加工后拿取时出现边角断裂的情况。内部的鳞片状镂空结构是整个设计的核心，每一个镂空单元都做了等距阵列排布，相邻镂空格之间的筋位宽度统一控制在2.5mm，不管是用3mm铣刀走数控加工路径，还是3D打印时设置0.2mm层厚，都能保证筋位填充饱满，不会出现打印缺料或者铣削崩边的问题。狼头面部的线条做了分层处理，吻部的线条、眼部的轮廓、牙齿的凸起都做了0.8mm的高度差，既保留了纹章的辨识度，又不会因为凸起过高导致加工时走刀路径冗余，或者打印时需要加过多支撑。尺寸边界上整体外轮廓控制在200mm见方的范围内，厚度统一为5mm，不管是挂在墙面用免钉胶粘贴，还是摆在桌面搭配底座，都不会因为尺寸过大导致安装受限，也不会因为尺寸过小让镂空细节糊成一团。建模过程里先在草图层面把所有轮廓线做闭合检查，把所有锐角位置做R0.5的圆角过渡，避免应力集中导致的加工后开裂，之后做拉伸凸台生成实体，再对所有棱边做C0.2的倒角处理，去掉加工后残留的锐边毛刺，不用后续再做过多的打磨工序。针对3D打印场景，整个模型的所有面都做了45度以内的自支撑角度校验，除了狼吻下方极小的区域外，其余位置都不需要额外添加支撑，打印完成后只需要简单去除少量支撑就能得到完整成品，大幅降低后处理工作量。针对数控加工场景，所有镂空位置的内角都做了和常用3mm铣刀匹配的R1.5圆角，不用换小刀清角，一次走刀就能完成所有镂空区域的切削，加工效率能提升40%左右。实际测试下来，用PLA材料打印的话，填充率设置20%就能满足日常摆放的强度需求，用亚克力板数控切割的话，5mm厚度的板材加工完成后整体形变量控制在0.2mm以内，粘贴在墙面不会出现翘边问题。整个造型没有多余的冗余结构，所有线条都服务于纹章的辨识度和加工便利性，不管是个人爱好者做自制周边，还是小批量做文创产品生产，都能直接套用这个模型做参数微调，适配不同的材质和加工设备。
