玛莎拉蒂三叉戟车标立体结构设计

作为整车外观标识系统的核心组成部分，这款三叉戟徽标主要装配于车辆前脸格栅、车尾门、轮毂中心盖及方向盘中央位置，承担品牌识别、外观装饰的核心作用，同时需要满足整车户外使用的耐候性、安装适配性要求。建模初期首先梳理实车徽标的安装边界：常规乘用车徽标安装位预留的椭圆轮廓尺寸长轴控制在120mm以内、短轴控制在80mm以内，背部安装柱的位置需要匹配对应车型钣金的预留安装孔位，建模时先以椭圆基准面绘制外轮廓边框，边框做1.2mm的均匀倒圆角处理，避免锐边造成的安装划伤与应力集中。

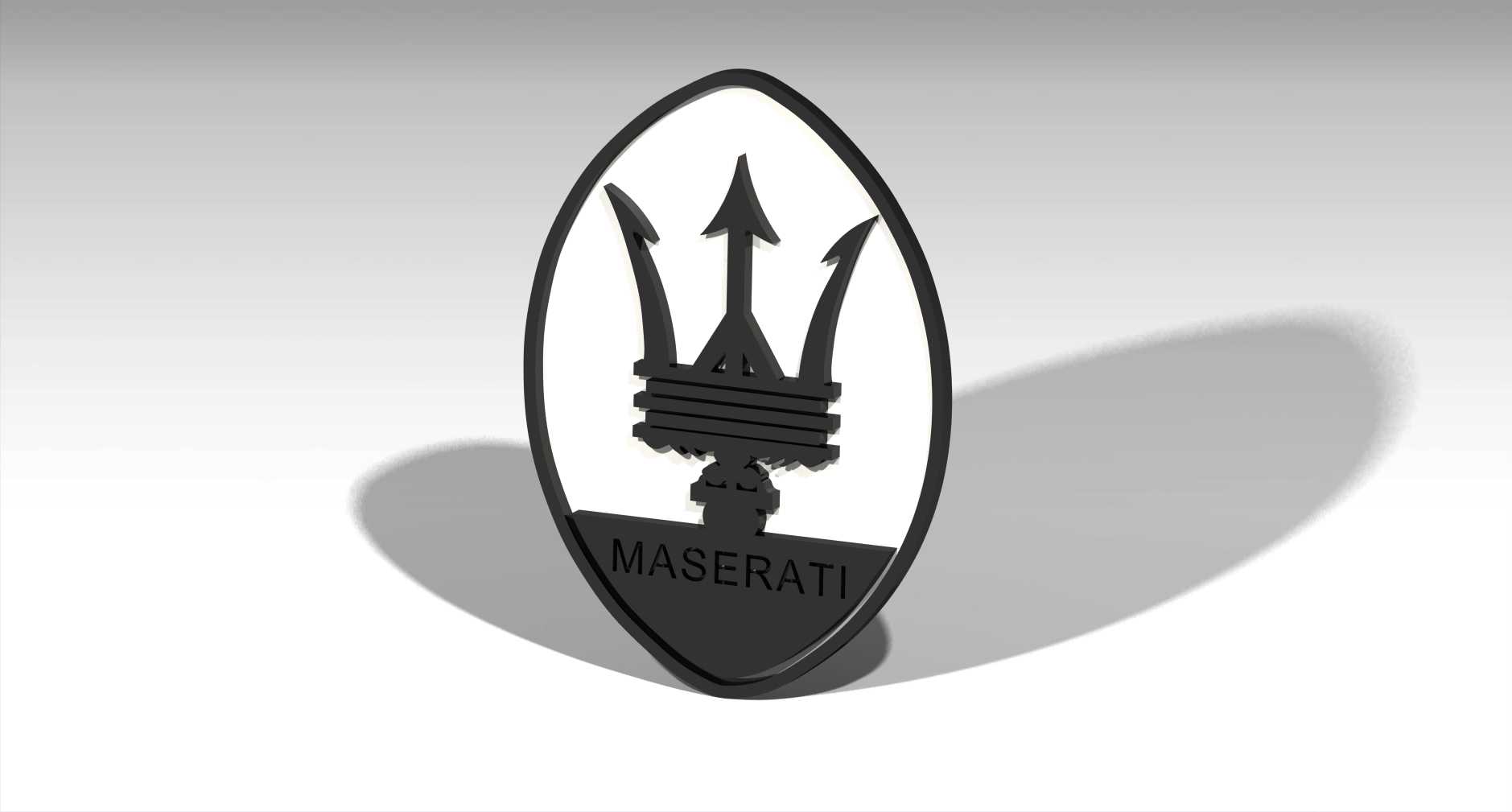

徽标核心的三叉戟造型是建模的重点，先在中心基准面绘制三叉戟的对称轮廓线，中间戟尖垂直向上，两侧戟尖按照32度夹角向外展开，戟身下部的横向装饰筋做等距阵列，单条筋的厚度控制在1.5mm，筋条之间预留0.8mm的间隙保证注塑或金属压铸时的材料流动性。戟身下部的品牌字母区域做下沉0.5mm的凹槽处理，字母凸起高度0.4mm，既保证触摸的立体感，又避免凸起过高造成的积灰与清洗不便。

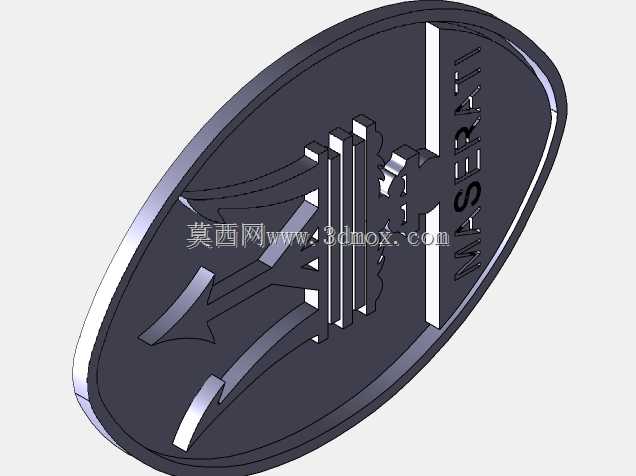

建模过程中优先采用实体建模思路，先绘制整体外轮廓的椭圆凸台，总厚度控制在8mm，背部做2mm的内凹减重结构，同时预留两个直径3mm的安装定位柱，柱高5mm，适配车身钣金的安装孔间隙。三叉戟部分与椭圆外框做一体化布尔运算，避免分体建模造成的装配间隙，所有外露棱边均做R0.3的圆角处理，匹配金属抛光或镀铬工艺的加工要求，不会出现电镀层积瘤的问题。

从实际应用场景出发，该模型可直接用于整车外观件的装配干涉检查，也可作为改装件生产的数模依据，建模时严格控制曲面的G2连续，保证渲染及后续加工时的曲面光顺度，不会出现曲面褶皱。绘制戟尖部分时，特意将戟尖的最外端做R0.5的圆角处理，避免尖锐边角在车辆使用过程中造成磕碰伤害，同时满足机动车外部凸出物的相关法规要求。徽标背部的安装柱位置做局部加厚处理，加厚区域厚度达到3mm，保证安装时的结构强度，不会出现车辆行驶过程中徽标脱落的问题。整个建模过程从基准绘制到特征搭建均遵循参数化设计逻辑，后续若需要适配不同车型的尺寸要求，可直接通过修改椭圆长轴短轴参数、戟身比例参数快速调整，无需重新绘制整体特征，大幅提升同系列徽标的设计迭代效率。
