NASA SLS固体火箭助推器结构设计

在重型航天运载系统的动力构成中，固体火箭助推器承担着起飞阶段大推力输出的核心作用，这类部件的三维结构设计需要同时兼顾气动外形、装药空间布局、结构连接强度以及工作过程中的热防护需求，是航天运载装备结构设计中的关键环节。从实际应用场景来看，该类助推器主要绑定在芯级火箭的侧部，在发射初始的数分钟工作周期内提供超过七成的起飞推力，帮助运载器快速突破稠密大气层，待推进剂燃尽后会与芯级分离坠落，因此其结构设计不仅要满足工作阶段的载荷要求，还要兼顾分离机构的安装匹配边界。

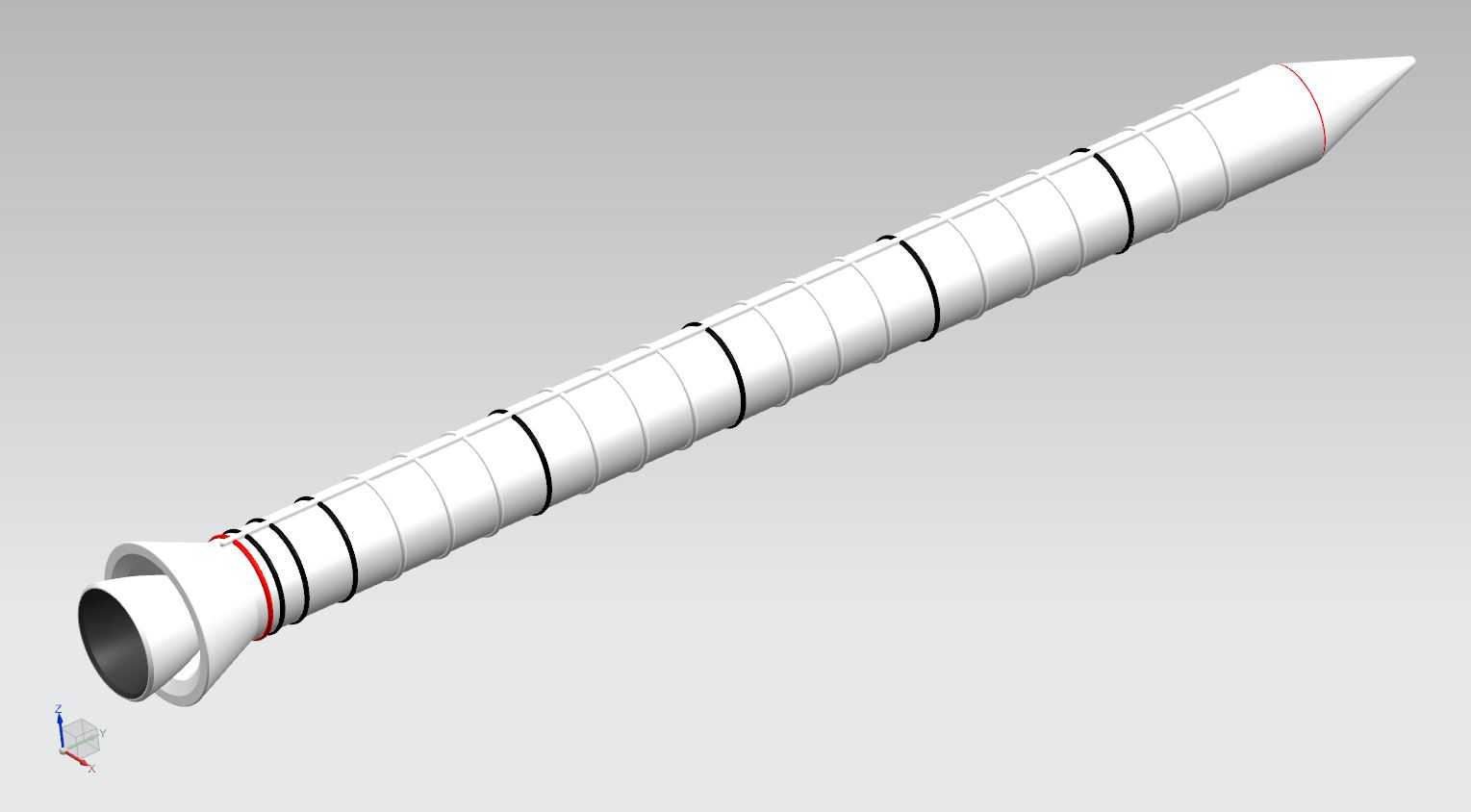

从设计思路层面展开，首先要确定整体的长径比参数，过长的弹体结构会带来气动弹性问题，过短则无法容纳足够的推进剂装药，无法满足推力总冲要求。外形设计上，头部采用截锥形整流结构，能够有效降低跨音速飞行阶段的气动阻力，弹体主体为等直径圆柱段，外部设置的环形凸起结构一方面是壳体分段连接的箍带结构，另一方面也可以作为气动扰流结构，降低飞行过程中的侧向载荷干扰。尾部的喷管采用收敛-扩张型面设计，能够将燃烧室内的高温高压燃气充分膨胀加速，将化学能高效转化为喷射动能，喷管与壳体连接位置设置的环形标识区域，对应热防护层的安装边界，避免高温燃气烧蚀主承力壳体结构。

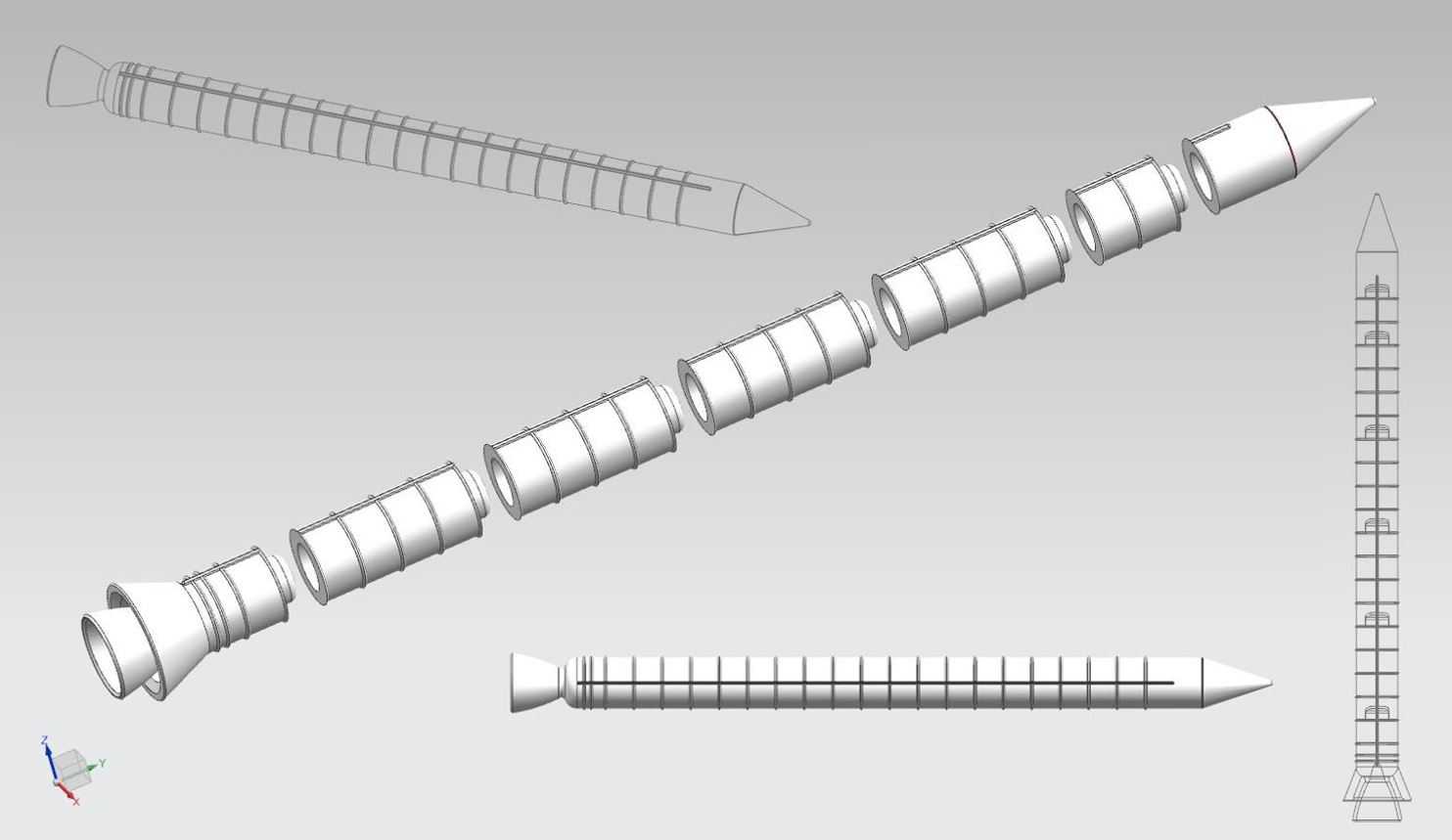

在三维建模的实施过程中，首先需要建立整体的基准轴线，以该轴线为中心构建各段的旋转特征，先绘制头部整流段的母线轮廓，通过旋转凸台生成头部实体，再逐段构建圆柱段的壳体结构，每段壳体的连接位置要预留出箍带安装的环形槽结构，保证分段连接后的同轴度公差满足装配要求。弹体外部的环形加强筋结构，需要在圆柱段完成后通过圆周阵列的方式生成，每道筋的宽度、凸起高度以及间距参数，都要对应结构强度仿真的计算结果，既保证壳体在轴向过载下的抗失稳能力，又不会带来过多的结构重量。喷管部分的建模需要先确定喉部尺寸、扩张比参数，绘制喷管的型面曲线后通过旋转生成流道结构，再逐层构建喷管的壳体、热防护衬层以及连接法兰结构，法兰上的连接孔位要与助推器后端的连接机架孔位完全匹配，保证安装时的同轴度与连接强度。

从安装边界来看，助推器的前端需要设置与芯级连接的前连接点，后端设置摆动伺服机构的安装支座，这些接口的位置精度直接影响助推器的推力线对准精度，建模过程中需要严格控制接口面与基准轴线的位置公差，避免推力偏心带来的控制力矩干扰。弹体侧壁还要预留分离火箭的安装座、电缆走线的卡扣位置以及传感器的安装接口，这些附属结构虽然尺寸不大，但直接影响助推器的工作可靠性，建模时需要按照实际的安装尺寸逐一布局，避免与其他结构出现干涉。针对3D打印验证的需求，建模时还要考虑打印过程的支撑添加问题，将大角度悬挑结构进行适当的工艺优化，保证打印成型后不需要过多的后处理即可完成样件装配，用于地面的结构展示与气动外形验证。
