宝可梦主题精灵球造型创意摆件设计

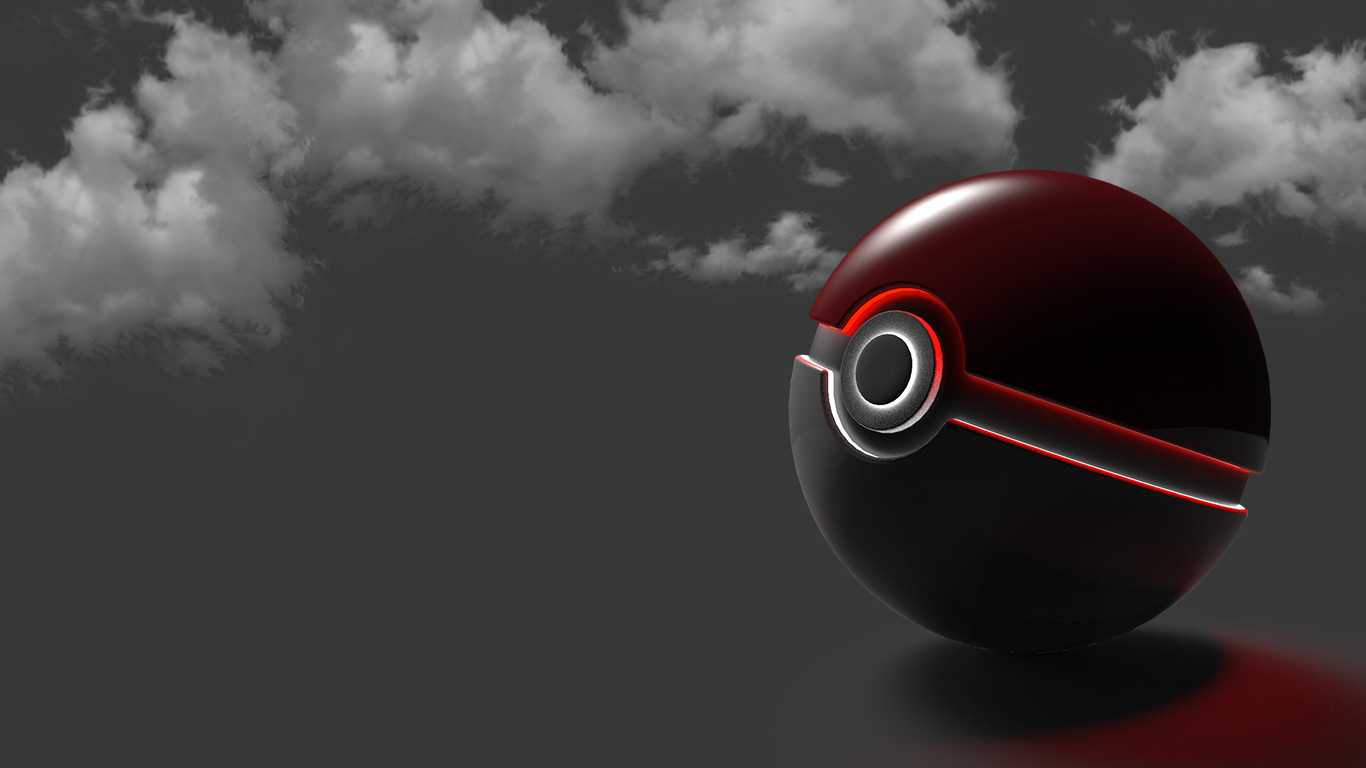

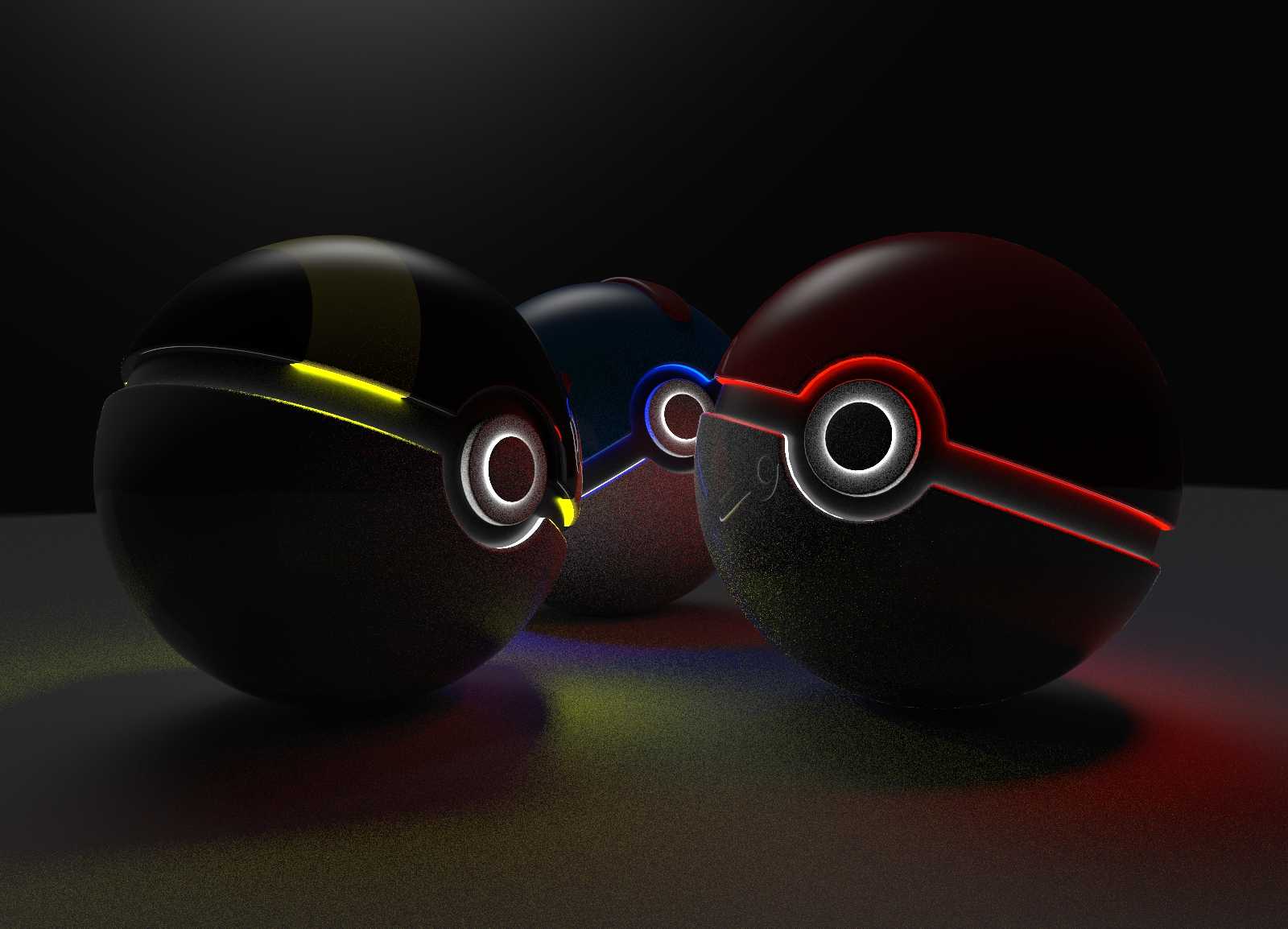

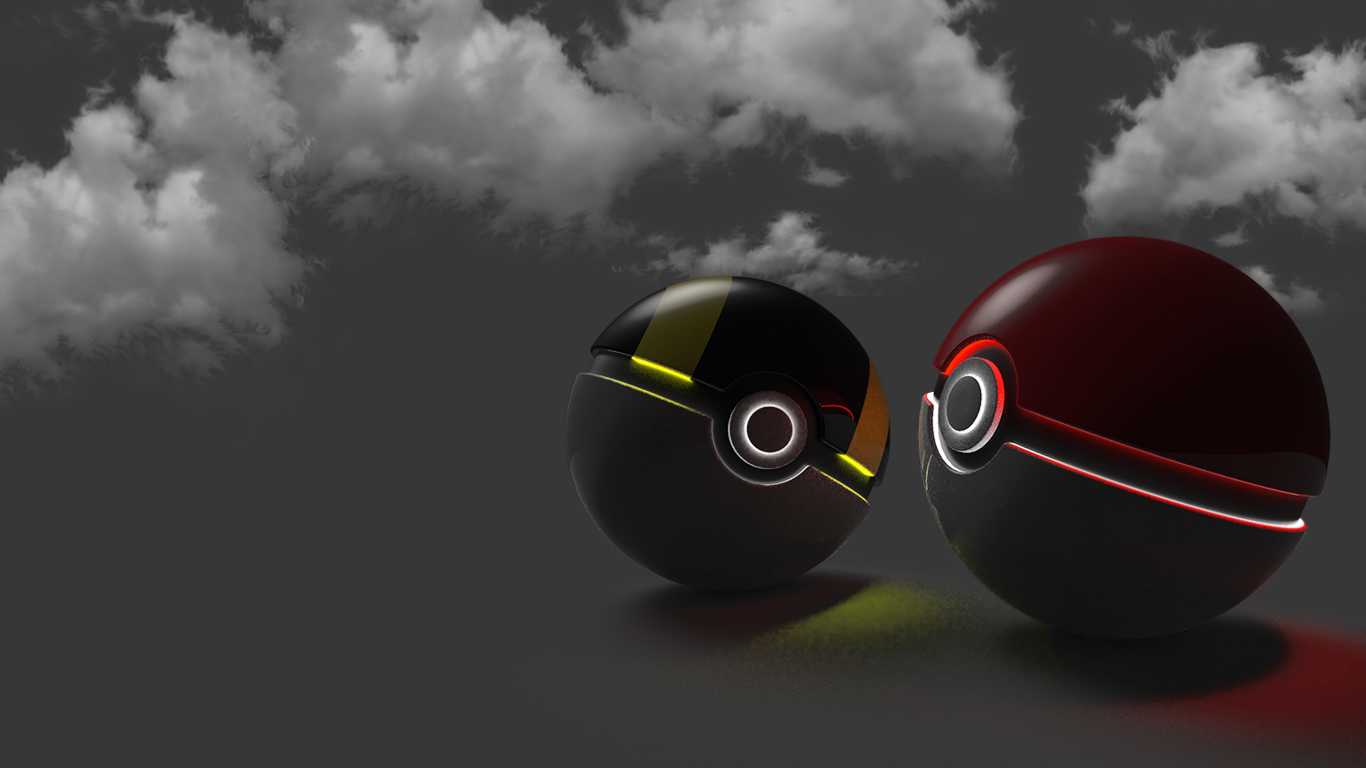

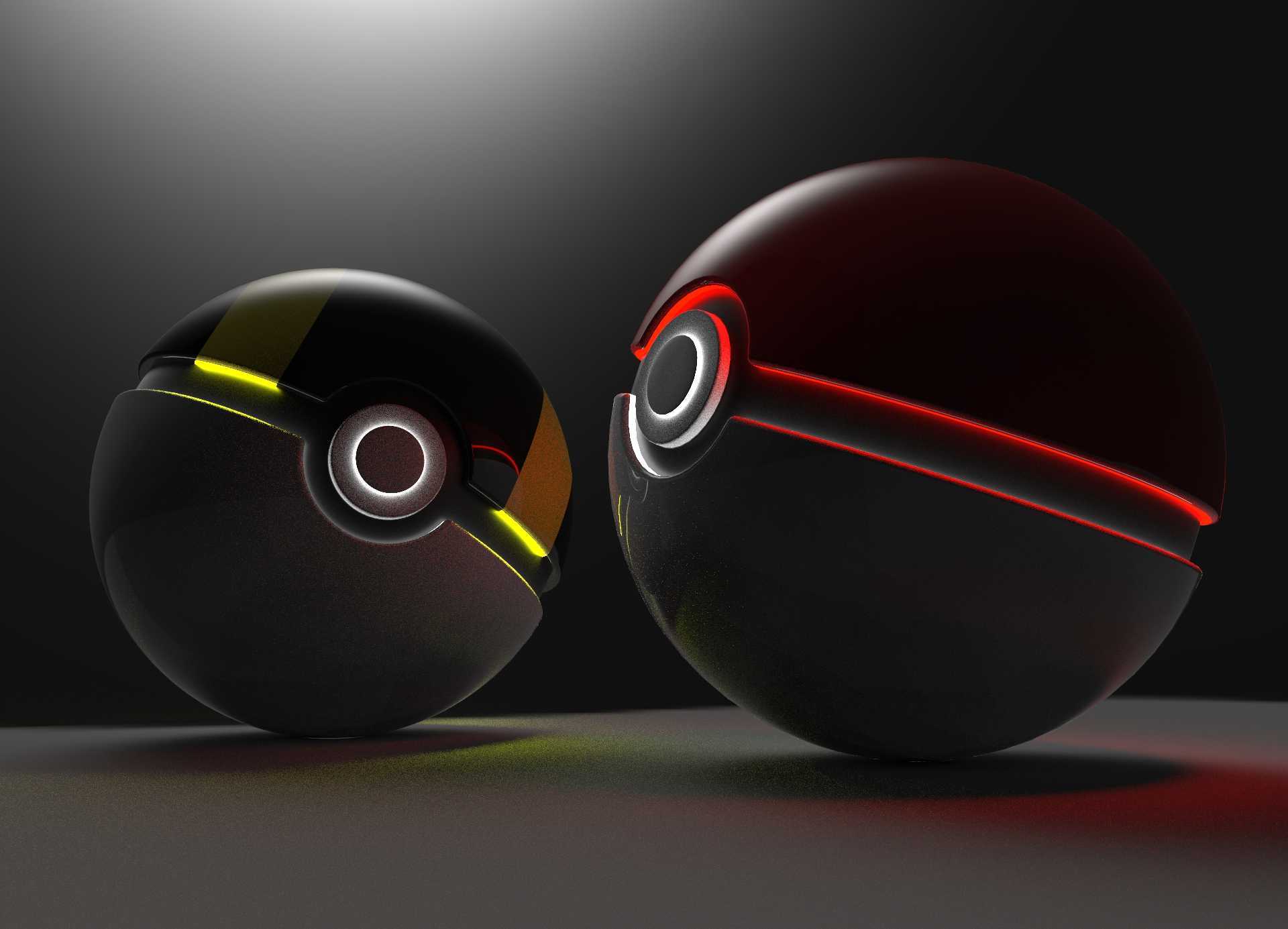

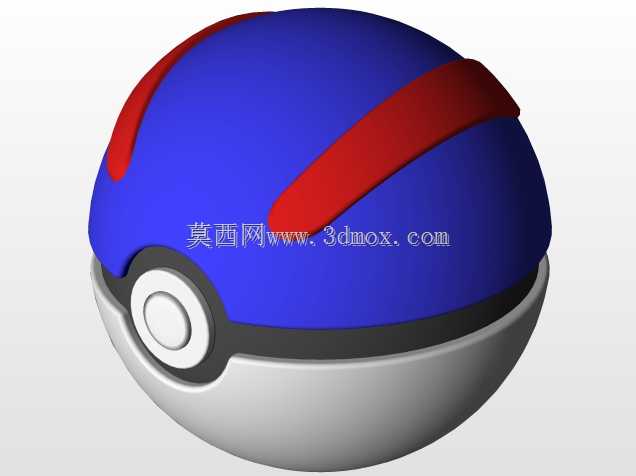

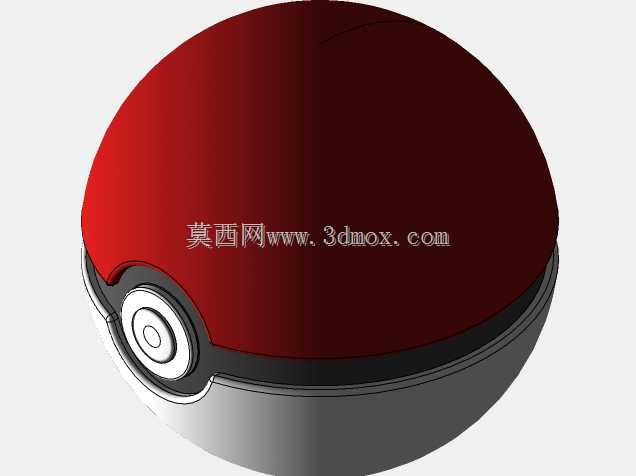

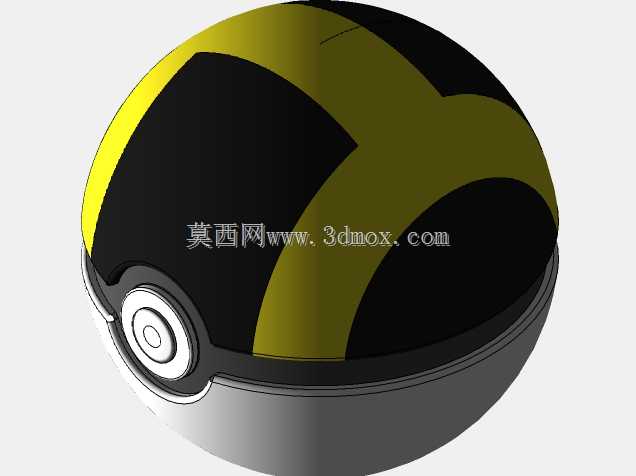

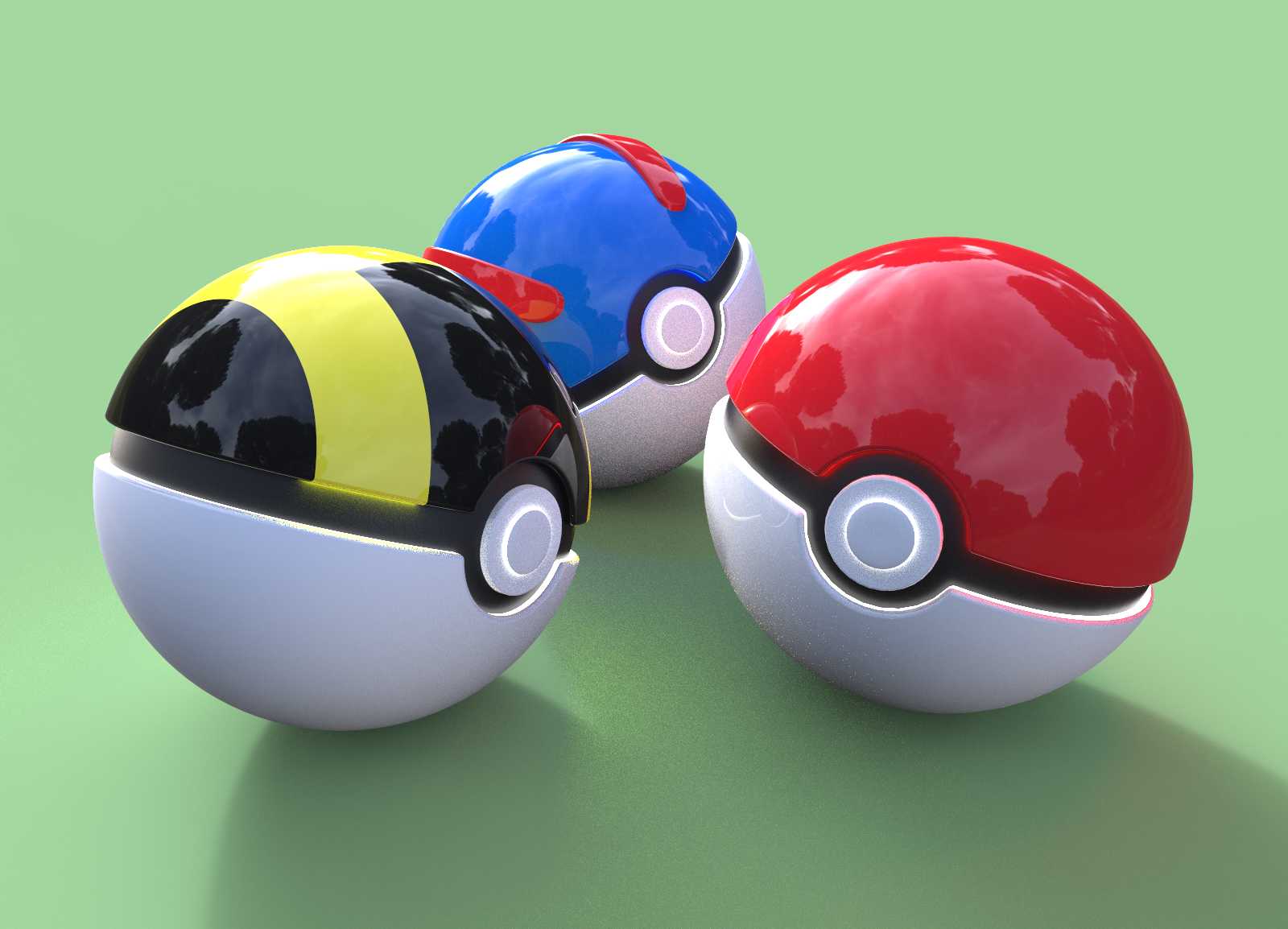

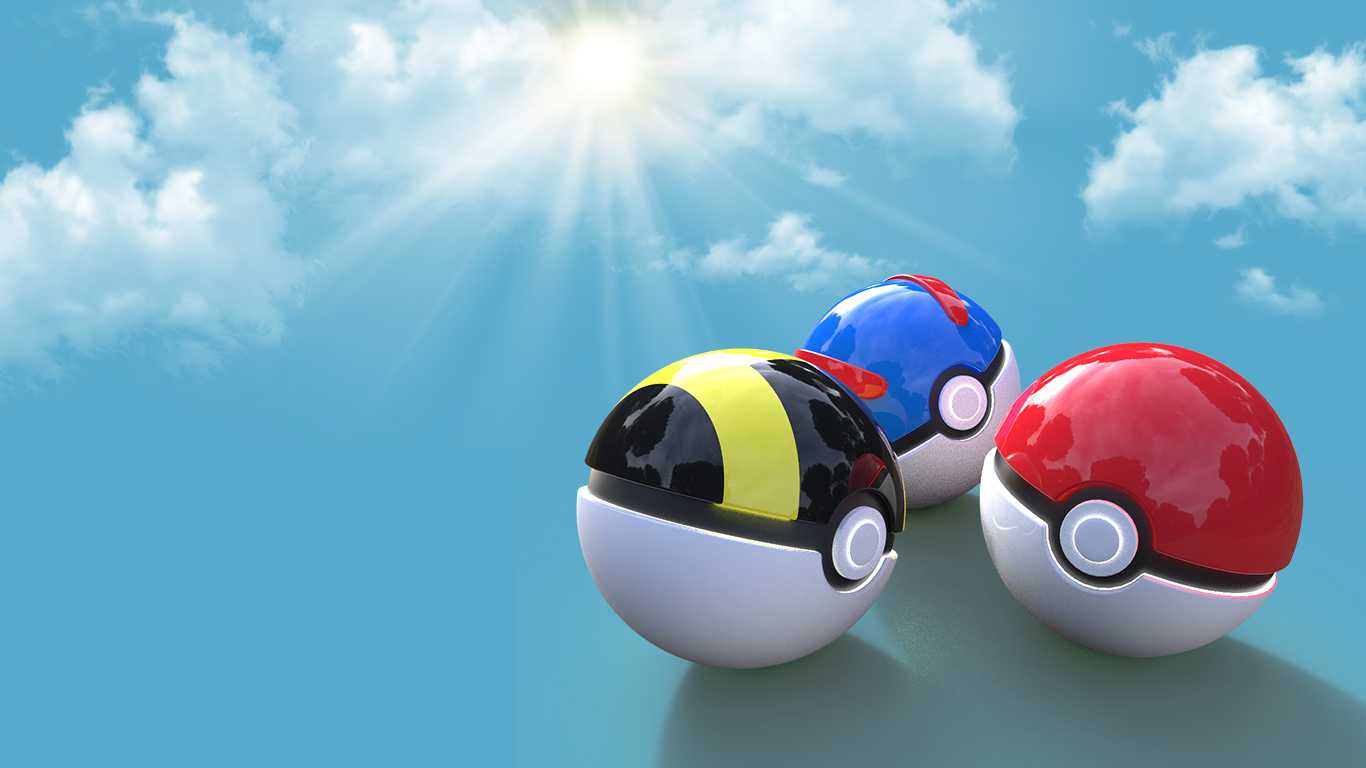

这类球形创意摆件的建模，首先要明确核心应用场景多集中在潮玩周边展示、主题空间陈设、收藏级手办原型制作领域，区别于工业承压球体，这类造型件更侧重曲面光顺度与分件接缝的视觉一致性，实际落地多采用光敏树脂3D打印或者ABS注塑工艺做小批量生产，不需要考虑流体承压、动载荷传导这类工业球体的性能要求，核心要把控的是外观分色边界的对齐精度，以及环形装饰灯带位置的凹槽预留深度。建模初始阶段先确定球体的基准直径，常规手办尺寸多控制在80mm到120mm区间，安装边界只需要预留底部3mm厚度的平面支撑位，保证摆放时的静摩擦稳定性即可，不需要额外设计安装孔位。具体画图时先在SolidWorks里绘制球体的基准旋转草图，以过球心的水平面做拆分基准，将整球拆分为上下两个半球壳体，壳体壁厚统一设置为2.5mm，兼顾打印时的结构强度与材料成本控制。之后处理正面的环形按钮结构，先在球面前视基准面偏移出按钮的安装基准面，绘制嵌套的三层环形轮廓，最外层环形做0.8mm的凸起棱边，中间层做内凹1mm的环形灯带槽，内层做直径12mm的圆形按钮凸台，凸台边缘做R0.5的圆角过渡避免锐边。半球中部的装饰灯带槽，采用投影曲线的方式将环形轮廓映射到球面，之后做等距偏移切除，槽深控制在1.2mm，刚好能嵌入0.8mm直径的软灯条，槽的两侧做R0.3的圆角，避免后期装配时刮伤灯条绝缘层。两个半球的对接位置，设计一圈止口结构，上半球做凸止口，下半球做凹止口，配合间隙留0.15mm，既可以保证拼接时的同轴度，也能方便后期拆装更换内部的灯组电池。建模完成后导入KeyShot做渲染验证时，要分别给半球主体赋予哑光黑磨砂材质，灯带槽位置赋予自发光材质，根据不同的主题款调整发光颜色，比如高级球款配黄色发光带，超级球款配红色发光带，按钮外圈做金属镀铬材质，模拟真实金属件的反光质感。需要注意的是球面所有的切除特征都要做曲率检查，避免出现曲面褶皱导致打印时出现层纹，所有的棱边圆角都要保持曲率连续，保证外观的流畅度，这类造型件虽然没有复杂的传动结构，但是对曲面精度的要求不低于工业外观件，分件位置的错位量要控制在0.1mm以内，否则后期喷涂分色时会出现明显的边界偏差，影响成品的展示效果。
