参数化可调180度平开合页结构设计

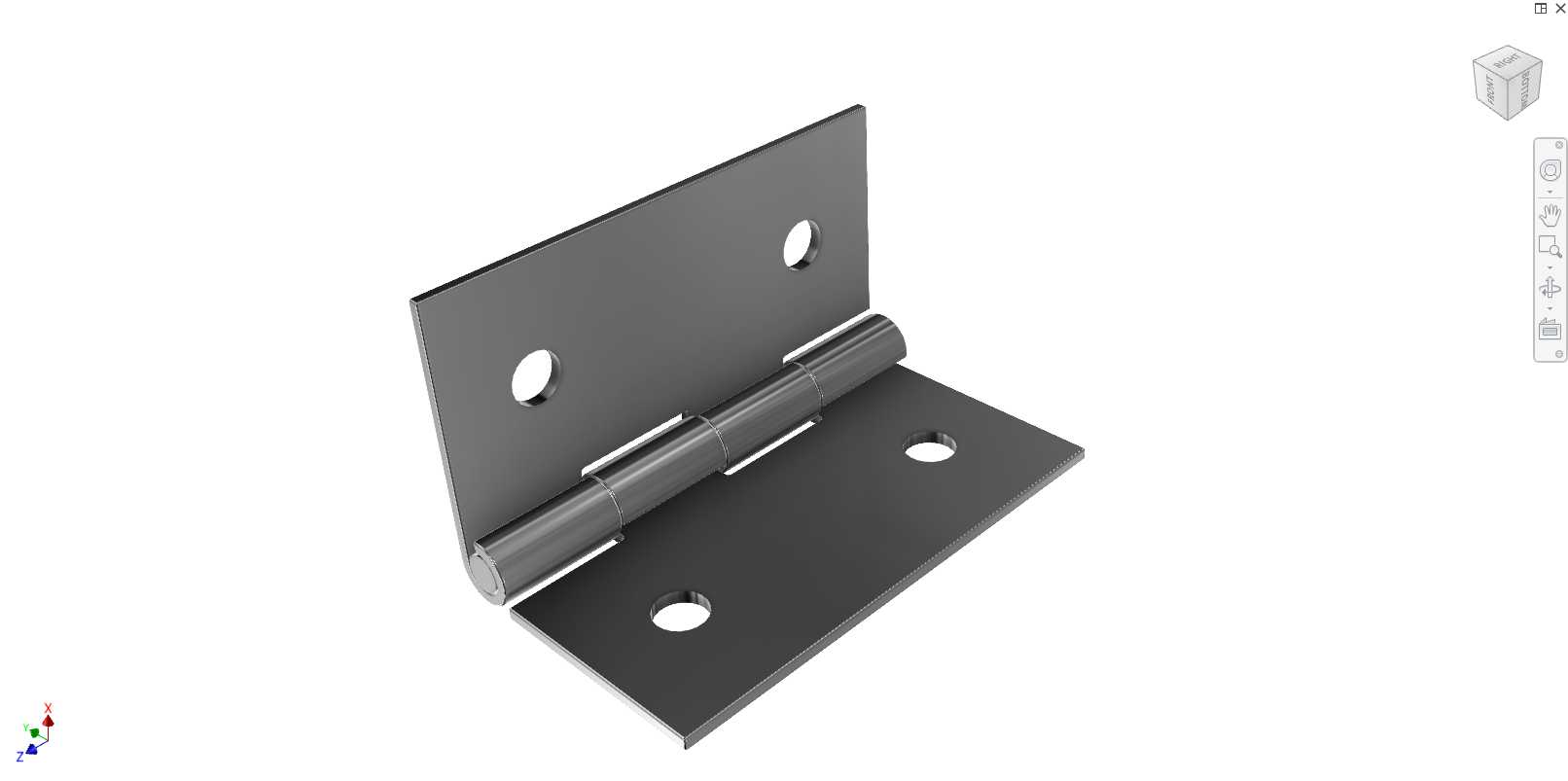

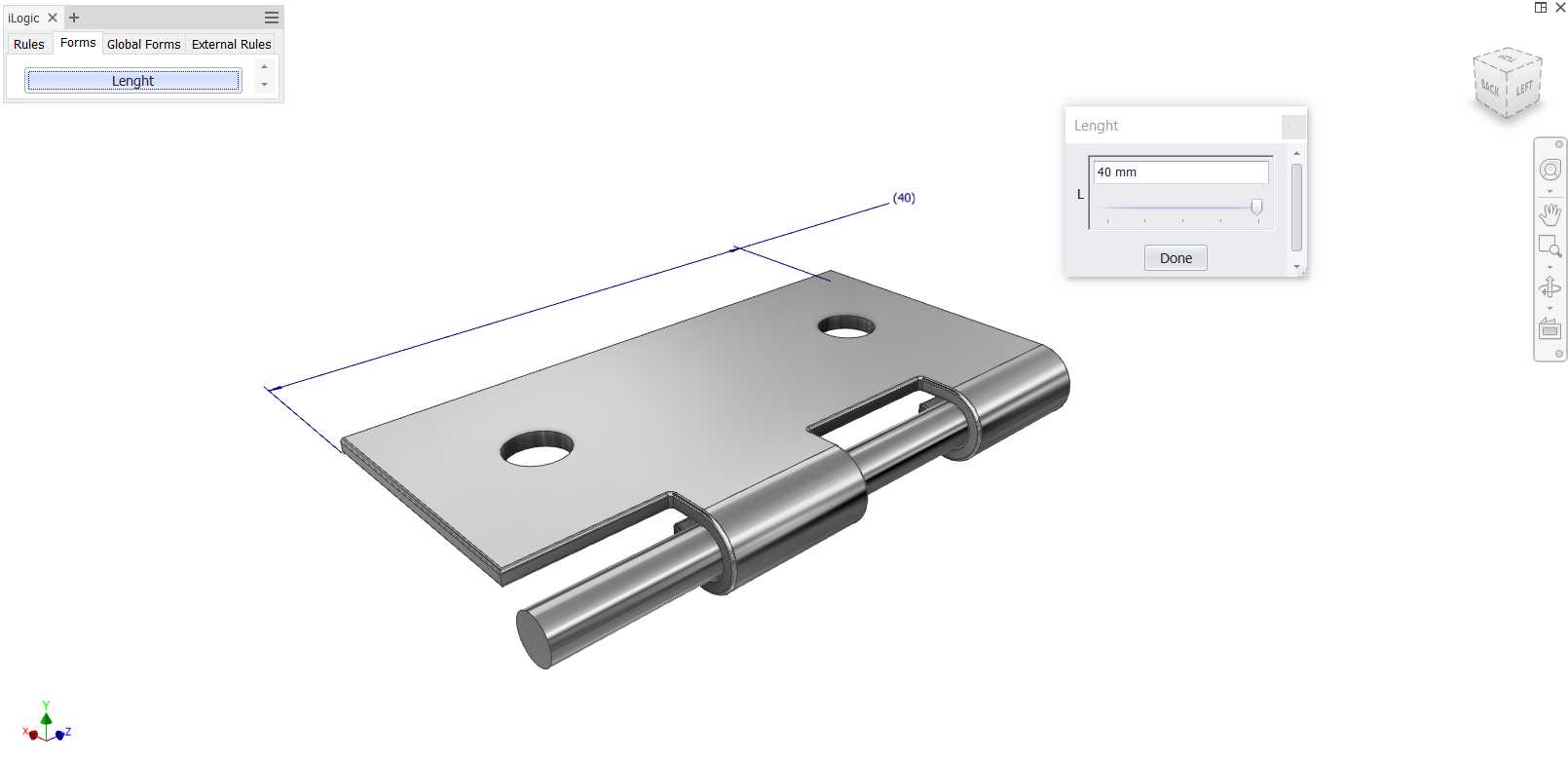

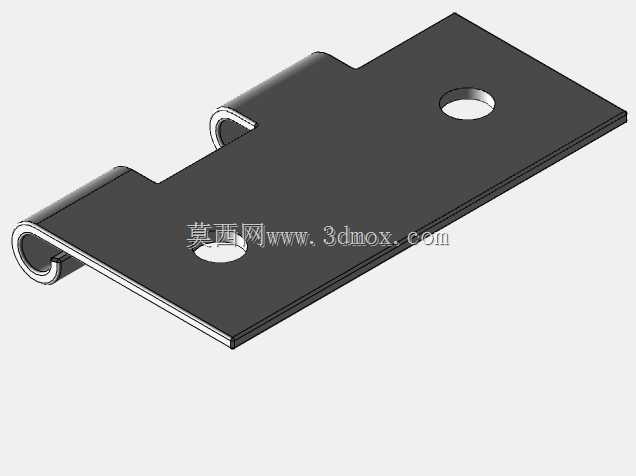

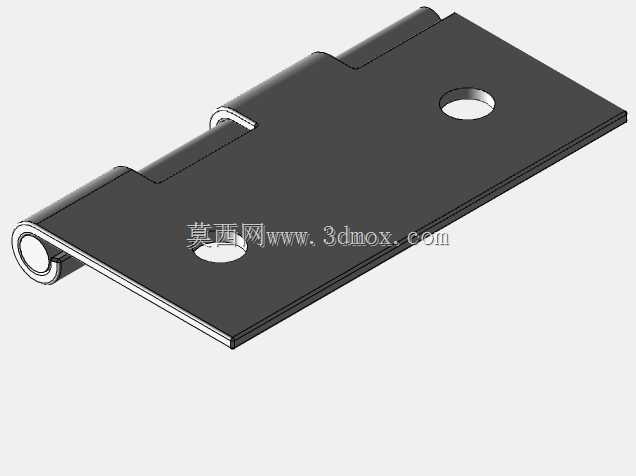

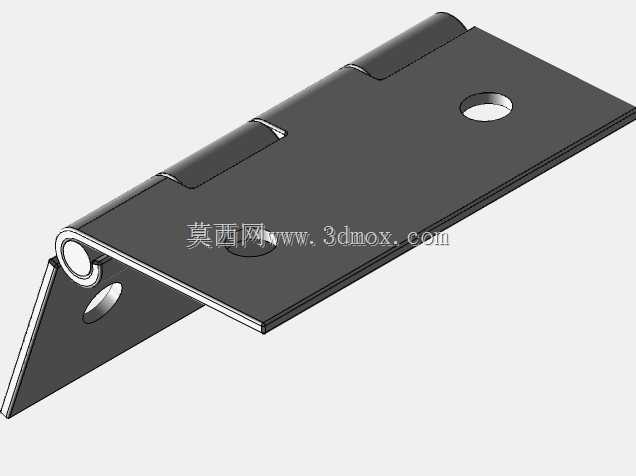

日常做设备护罩、机柜门板、小型非金属箱体的转动连接结构时，这类180度开合的平铰链是选型频率极高的连接件，不少场景下标准件的尺寸无法完全匹配安装位的孔距、板厚要求，就需要自行做参数化的结构设计来适配项目需求。这次做的铰链结构核心逻辑是用长度参数驱动全尺寸关联，从合页页片的长宽、安装孔的孔径与孔边距，到中间卷管的直径、销轴的配合间隙，全部绑定到总长度参数上，调整时只需要修改24-40mm区间内的长度数值，所有特征就能自动更新，不用逐个尺寸修改，能大幅缩短不同安装场景下的改图时间。建模的时候先从单侧页片的草图入手，先绘制页片的矩形轮廓，定位两个安装孔的中心位置，预留好卷管的半圆搭接结构，拉伸成实体后做边角的倒角处理，避免锐边割伤安装人员；之后做中间的卷管特征，要注意卷管的同轴度约束，两个页片的卷管分段要留0.1-0.2mm的轴向间隙，防止开合转动时出现卡滞，销轴和卷管的配合选用间隙配合，公差控制在H8/f7的区间，既不会出现转动松旷，也不会因为加工误差导致装配困难。另一侧页片的结构直接通过装配约束镜像关联，保证两个页片的安装孔位、页片厚度完全对称，避免安装时出现孔位错位的问题。从安装边界来看，页片的厚度适配常规1.5-3mm的钣金安装板，安装孔的直径适配M4-M6的沉头螺丝，沉头孔的深度要保证螺丝安装后不突出页片表面，避免和门板或者框架产生干涉。180度的开合角度能满足平开式门板完全贴靠侧边框架的需求，不会在门板全开时占用额外的侧向空间，不管是做电气柜的外门、设备的可拆卸检修盖板，还是小型工装的防护挡板，都能适配转动需求。建模完成后要做干涉检查，模拟0-180度全行程的转动过程，确认两个页片在开合全程没有硬摩擦，卷管和销轴的配合面没有重叠干涉，同时验证参数调整的有效性，把长度参数调到区间上下限分别检查，确认所有特征不会出现报错、几何错位的问题，保证参数化模型的可用性。这类铰链的结构虽然简单，但参数化的设计思路能覆盖很大一部分常规安装场景，不用每次遇到不同尺寸需求都重新绘制，只需要调整参数就能快速导出对应的工程图或者加工模型，对于做批量钣金设备设计的工程师来说，能节省不少重复建模的时间，也能减少手动改尺寸带来的特征错误。
