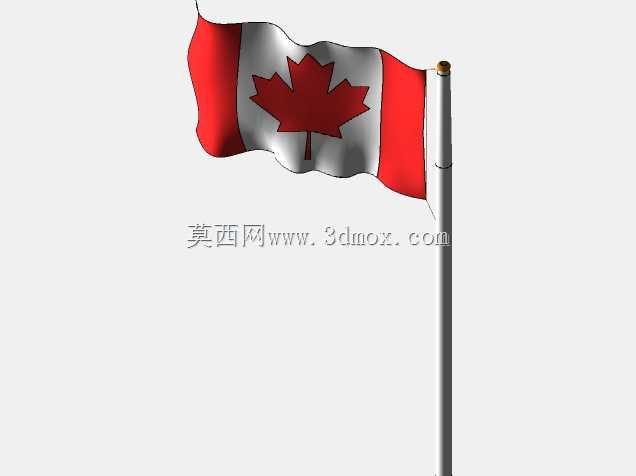

SolidWorks曲面绘制飘扬加拿大国旗造型

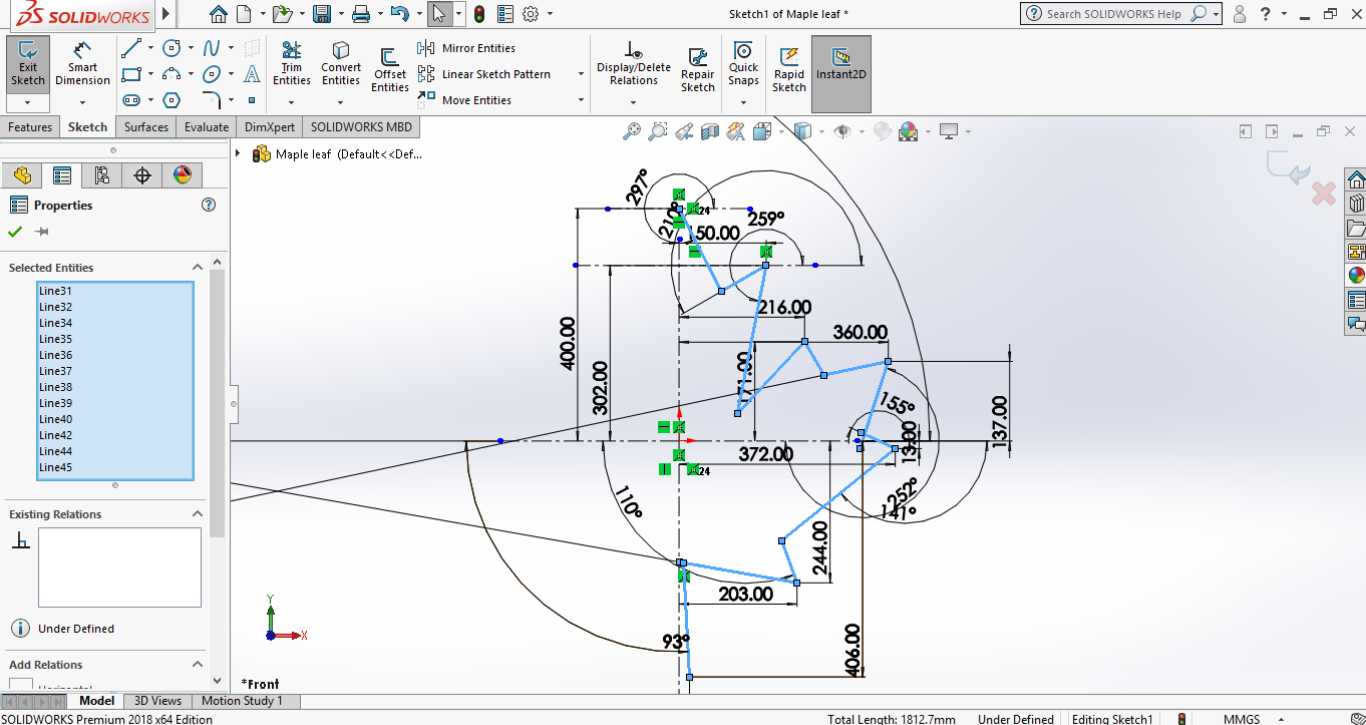

这类曲面旗帜造型常应用在展会展陈装置、文创产品结构设计、仿真场景搭建以及教学演示教具开发场景中，区别于平面印刷的旗帜标识，三维建模的飘扬形态旗帜可以直接用于3D打印实体摆件、动画场景渲染素材、展厅立体标识的结构校核，能还原布料在风载荷下的自然褶皱形态，避免平面贴图在透视角度下的失真问题。建模过程中首先要确定旗帜的整体安装边界，旗杆采用等直径圆柱结构，旗面整体长宽比严格遵循加拿大国旗法定2:1比例，旗杆高度设定为旗面长度的1.8倍，旗杆底部预留15mm的安装夹持段，可适配常规桌面摆件底座或者户外标识架的安装接口，旗面与旗杆的连接位置预留2mm的缝合包边结构，还原真实旗帜的装配逻辑。曲面绘制阶段先通过样条曲线勾勒旗面在风场作用下的波浪轮廓，三个波峰波谷的落差控制在旗面宽度的1/6，避免褶皱过于夸张脱离真实布料的悬垂特性，中间的红色枫叶图案先绘制平面轮廓草图，再通过投影曲线命令映射到起伏的旗面曲面上，之后采用曲面剪裁工具分割出红白两色的曲面区域，两侧红色竖块的宽度各占旗面总长度的1/4，保证图案比例准确。旗面的厚度设定为0.1mm，模拟普通涤纶旗帜面料的厚度，通过加厚曲面命令生成实体，边缘位置做0.05mm的圆角处理，避免薄件结构在后续3D打印或者仿真分析时出现应力集中问题。旗杆顶部的金色封头采用旋转凸台命令绘制，半球形结构与旗杆柱面做相切约束，保证外观过渡顺滑。建模完成后需要对曲面做曲率检查，确保旗面所有曲面的G1连续，没有出现褶皱破面或者曲率突变的问题，枫叶图案的边缘与旗面曲面完全贴合，没有投影变形导致的图案走形，装配状态下旗面最外端的飘扬幅度不会超出安装底座的投影范围，避免实际摆放时出现干涉问题。这类曲面建模的练习可以帮助工程师熟练掌握样条曲线控标调整、投影曲面、曲面剪裁、加厚等常用曲面命令的使用逻辑，理解柔性布料类构件的形态还原思路，在后续做设备外罩柔性防护、装饰性曲面结构设计时可以直接复用这套建模逻辑，不需要额外重新摸索曲面构建的流程。
