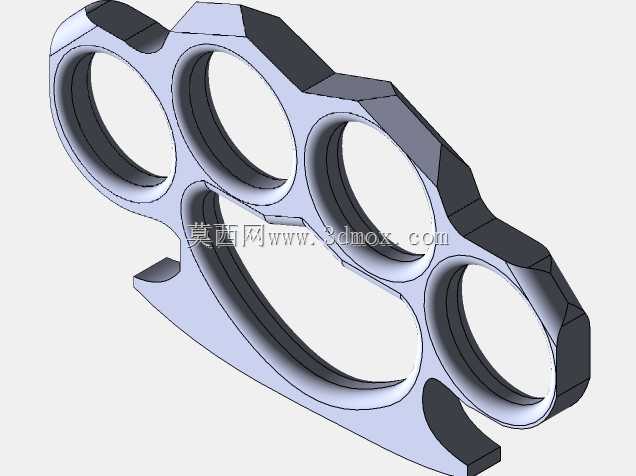

一体式四指铜指节握持结构设计

做这类手持握持构件的建模，首先要考虑的是实际握持时的人机贴合度，毕竟这类构件直接和手部指骨接触，指圈的弧度如果做的不对，长时间握持会硌手，发力时也容易滑脱。建模的时候先从指圈的基准面入手，先确定四个指圈的中心距，要匹配成年人四指并拢时的指根间距，不能等距排布，因为食指、中指、无名指、小指的指根粗细本身有差异，对应的指圈内圈直径也要做差异化处理，中指对应的指圈直径最大，小指对应的最小，同时内圈要做倒圆角处理，避免锐边硌伤指部。整体的外轮廓要贴合手掌弯曲时的掌面弧度，不能做平直的块体，下沿的托掌位置要做向内的收弧，刚好卡在掌丘位置，发力的时候力量能均匀分散到整个掌面，而不是集中在指根位置。建模步骤上，先在前视基准面绘制整体的外轮廓草图，把四个指圈的位置、外沿的切削面都画出来，注意外沿的棱角是做了多面切削的，不是圆弧过渡，这样的结构在金属加工的时候铣削更方便，也能提升握持时的摩擦力。然后拉伸凸台做出基础块体，再对四个指圈位置做拉伸切除，切除之后对所有的内圈边缘做R角处理，R角的大小要控制在3mm左右，太小了还是会硌手，太大了会减少指圈和手指的接触面积。之后处理外沿的防滑面，把外侧面的几个平面做等距偏移，做出轻微的凹凸纹理，不用做太复杂的滚花，一体铣削的平面纹理就足够防滑，也减少加工工序。最后做整体的圆角检查，所有和手部接触的非功能面都要做去锐边处理，安装边界上要注意整体的厚度控制在12mm左右，太厚了握持的时候会撑手，太薄了结构强度不够，受力的时候容易变形。这类构件的应用场景主要是户外防身、战术装备配套，实际使用的时候要保证结构的整体性，不能有拼接焊缝，所以建模的时候要做一体成型的结构，避免应力集中的位置，比如指圈和外框连接的位置要做加强过渡，不能出现直角连接，不然受冲击的时候容易从连接处断裂。画完模型之后要做干涉检查，模拟手部握持的姿态，确认每个指圈和手指的位置匹配，掌托位置和掌面的贴合度，调整各个曲面的弧度，保证握持的时候没有悬空的位置，发力的时候力量能顺畅传递。
