18英寸改装款汽车轮毂结构设计

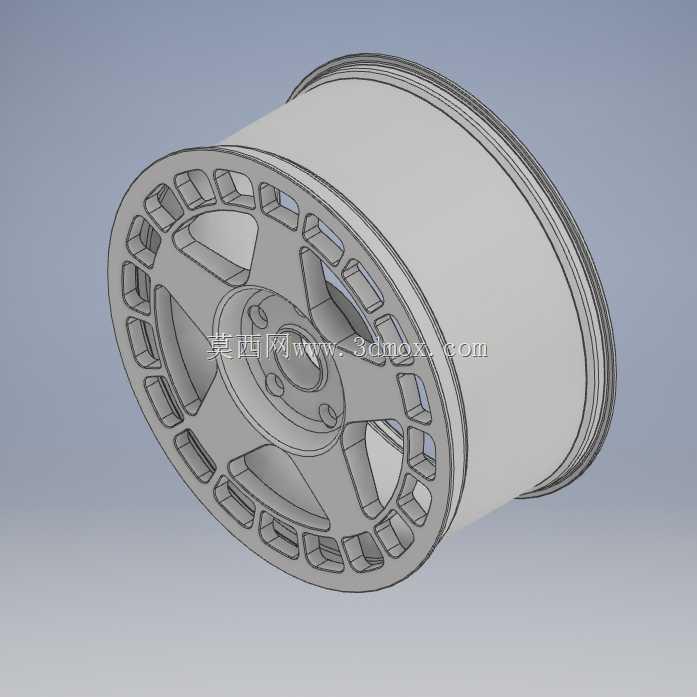

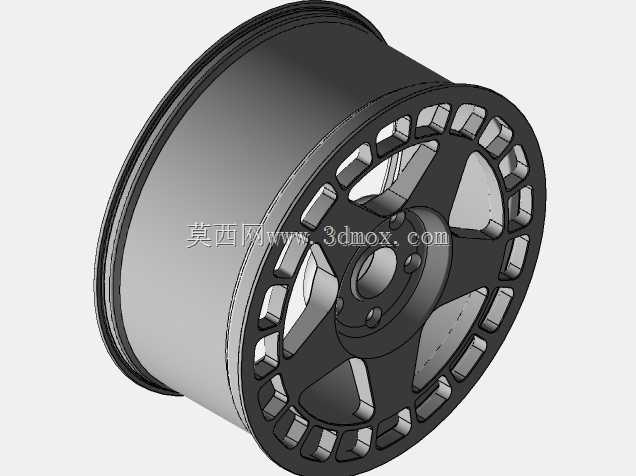

日常做改装车轮毂的结构设计时，首先要明确装车适配边界，这款轮毂的核心安装参数为18英寸直径、8.5英寸轮辋宽度，孔距规格5x120，偏距ET50，这类参数直接决定了轮毂可适配的车型范围，以及装车后轮距变化、与避震卡钳的间隙余量，设计初期就要把安装面的定位基准、中心孔的配合公差、螺栓孔的位置度公差卡死，避免后续出现装车蹭卡钳、高速抖动的问题。从结构设计思路来看，这款轮毂采用多辐条镂空布局，辐条沿周向均匀排布，每段辐条做了等强度的变截面处理，靠近轮心安装盘的位置截面厚度更大，向轮辋边缘过渡时逐步收窄，既保证了轮辐承受侧向冲击、径向载荷的结构强度，也通过镂空结构降低了轮毂整体的转动惯量，对于提升车辆起步、制动的响应性有实际帮助，同时镂空区域也能给刹车系统留出足够的散热风道，减少连续制动时的热衰减风险。建模过程中，先从安装盘的基准面开始绘制草图，确定五个螺栓孔的分度圆、中心孔的直径尺寸，通过旋转特征做出轮辋的基础筒体结构，再绘制单根轮辐的截面轮廓，拉伸后做周向阵列，之后对所有棱边做圆角过渡处理，避免应力集中，最后对轮辋的胎圈座位置做精确的尺寸约束，保证和轮胎的配合密封性。这类轮毂主要面向民用乘用车的改装场景，日常行驶中需要承受路面颠簸带来的交变载荷，设计时还要考虑轮辋边缘的防脱结构，在低胎压行驶时能降低轮胎脱圈的风险，安装盘的结合面要做平面度处理，保证和车轮轴头的贴合紧密性，避免长期使用后出现连接松动。建模完成后还要做干涉检查，确认轮辐内侧和常见的多活塞刹车卡钳之间预留足够的安全间隙，轮辋的气门嘴孔位置要避开辐条遮挡，方便后续充气操作。
