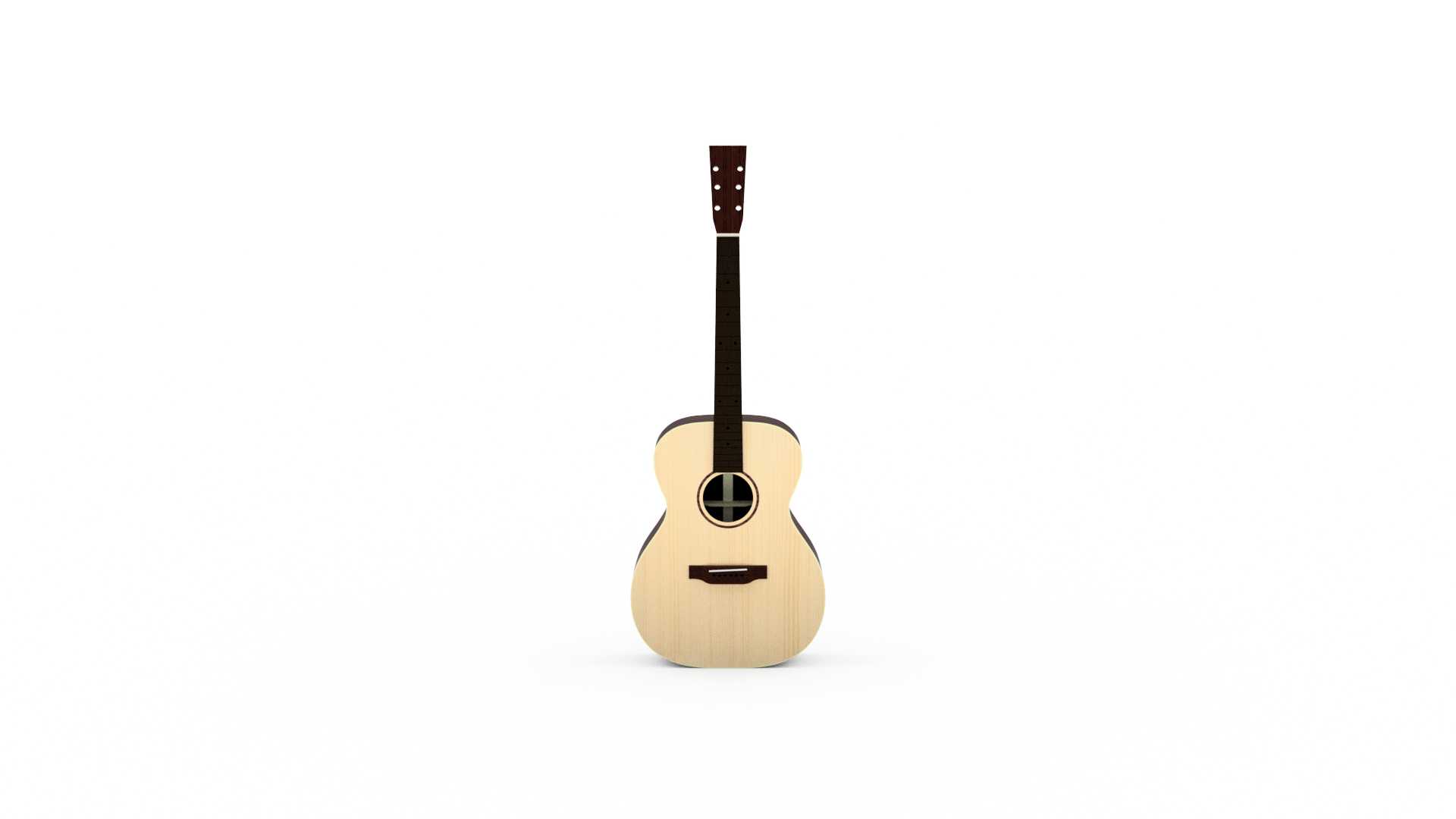

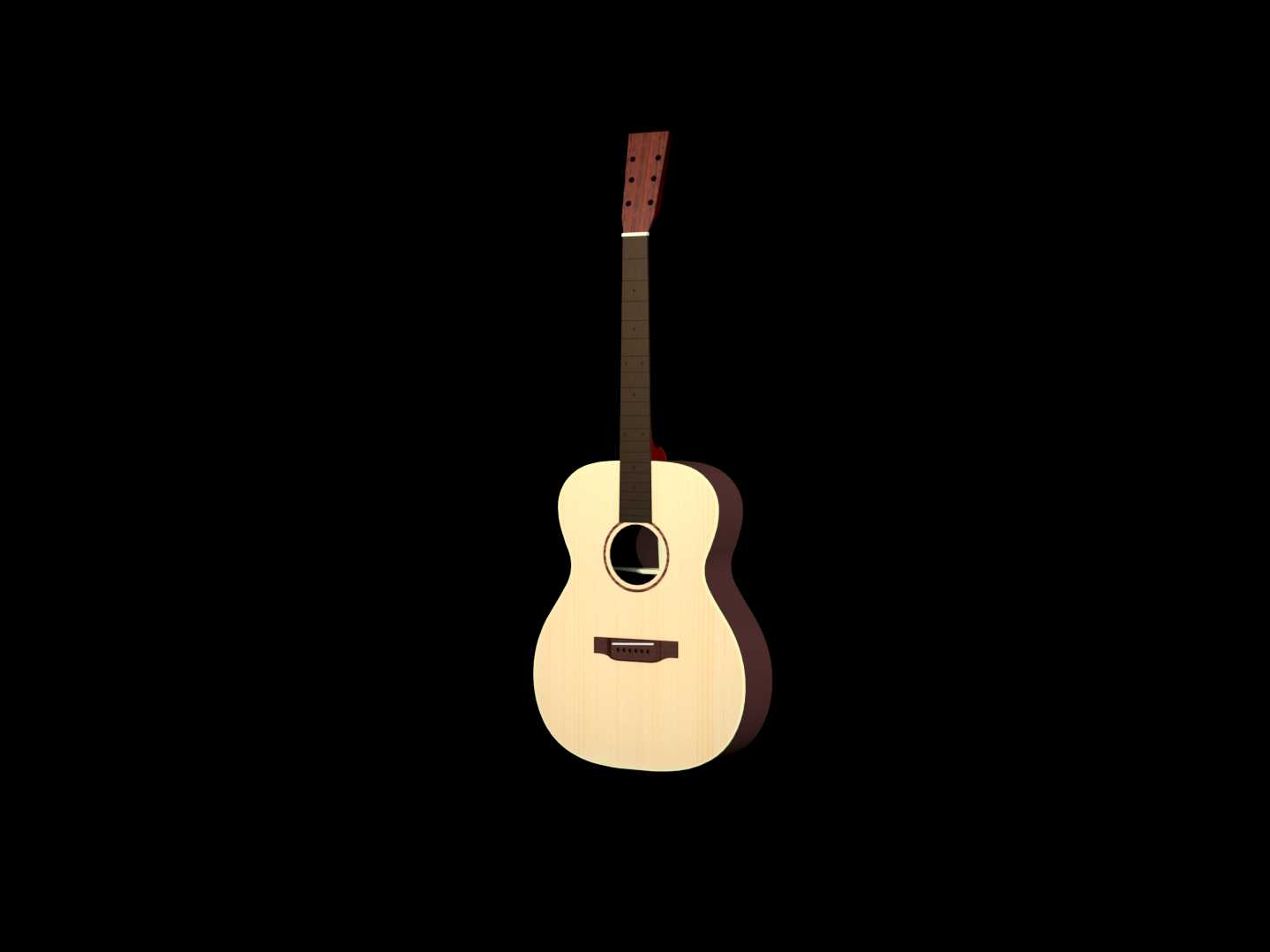

原声木吉他OM款实体结构三维建模

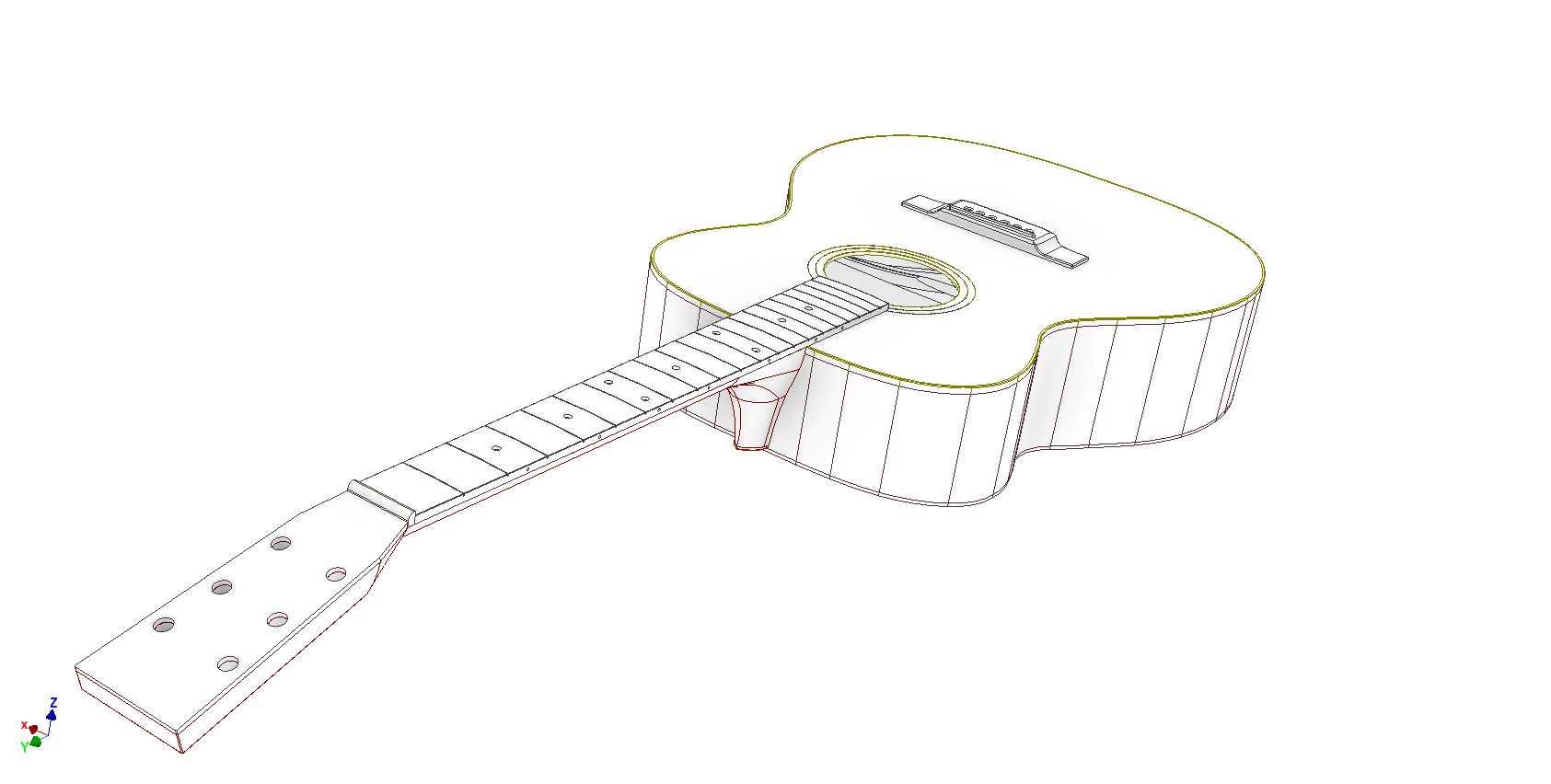

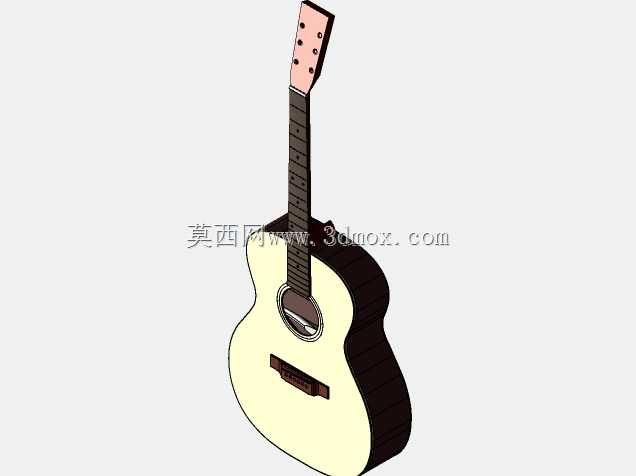

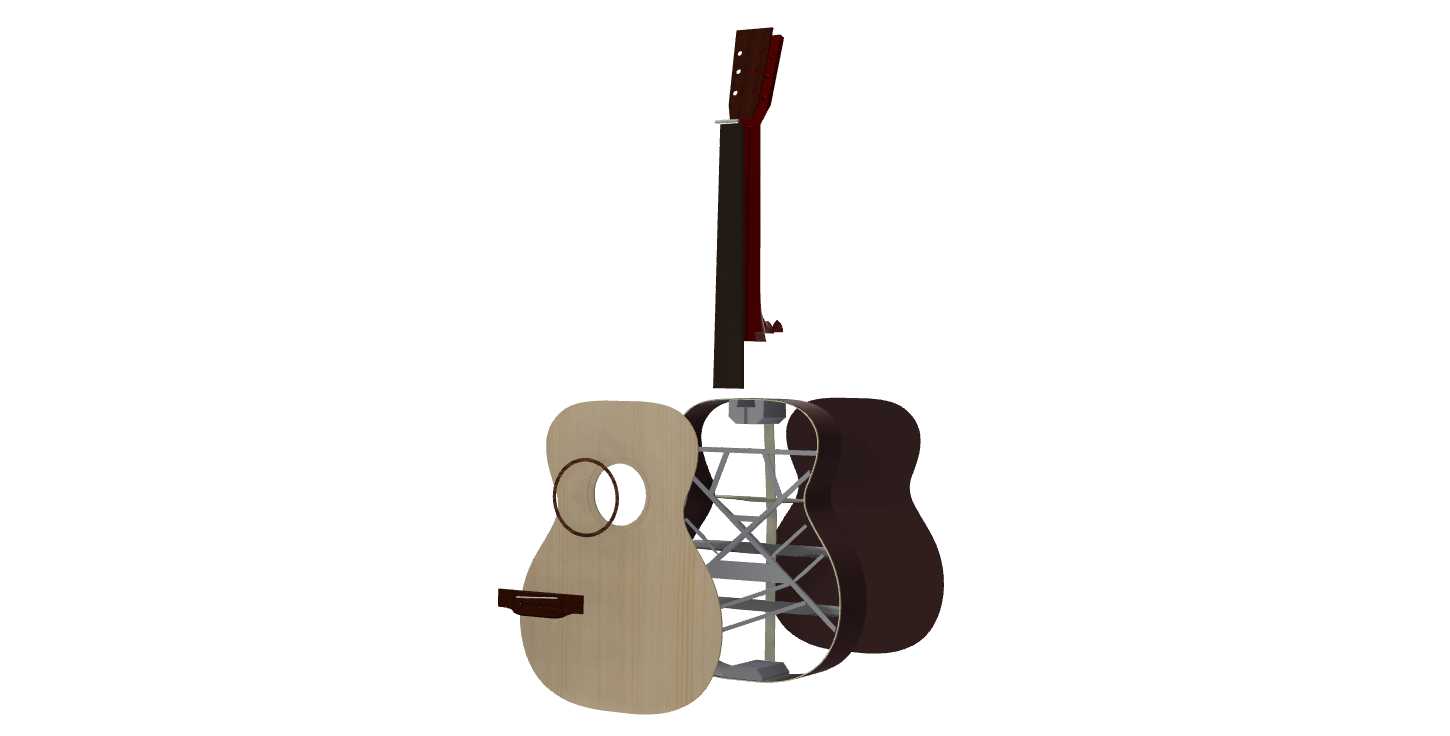

做这款原声吉他的三维建模时，最先要锚定的是OM桶型的实际应用场景——这类桶型介于000与D型之间，中频均衡、动态响应适中，既适合指弹独奏也能适配轻量弹唱伴奏，是民用原声吉他里受众覆盖较广的形制，建模前先梳理了实体吉他的装配逻辑：从音梁结构、面板弧度、琴颈接柄角度到指板品丝排布，所有结构都要匹配真实乐器的声学传导需求，不能只做外观曲面的空壳。建模第一步先在Inventor里搭建全局基准坐标系，先确定琴身总长度、桶身最大宽度、箱体深度的安装边界尺寸，OM桶的下桶最宽处通常在381mm左右，上桶宽约285mm，腰宽约240mm，箱体深度在100-105mm区间，这些尺寸直接决定后续所有零件的装配公差，先把三个正交基准面的轮廓草图画完，再用放样命令生成面板与背板的微弧曲面，注意面板的弧度要比背板稍平缓，因为面板承担主要的音波振动传导，弧度偏差会直接影响后续音梁的贴合度。接下来拆分内部零件，先做X型主音梁，这是钢弦原声吉他的核心支撑结构，两个主梁交叉点要对准音孔下方的受力集中区，梁的截面是梯形，靠近琴桥位置的梁高要比靠近琴颈位置稍低，匹配振动传导的梯度需求，之后再补装侧肋、衬条、尾钉衬块这些内部支撑件，琴颈部分采用燕尾接柄结构，先画琴颈的中心线，确定14品接桶的位置，指板的品丝位置按照十二平均律的弦长比例计算，有效弦长取645mm的标准规格，品丝的槽位深度控制在1.2mm，和指板的贴合面要做0.3°的微小倾角，匹配实际演奏时的弦距需求。琴头部分先确定弦轴的安装孔位，六个弦轴分三对排布，孔位中心距要匹配标准民谣弦轴的安装尺寸，弦枕的槽位深度按照0.5mm的常规压弦深度设置，琴桥部分的琴钉孔位要和琴桥补强板的位置对齐，避免后续装配时出现结构干涉。建模过程中特意省略了琴弦与调谐器零件，因为这部分属于标准外购件，结构设计阶段不需要重复建模，现有模型已经覆盖了可视化展示所需的全部核心结构，不管是用于乐器外观展示、结构教学演示还是文创产品的衍生设计，都能直接调取对应零件做调整，曲面部分做了曲率连续检查，所有装配面都预留了0.1mm的虚拟装配间隙，和实际木工生产中的胶合余量匹配，不会出现建模时严丝合缝、实际生产装不上的问题。
