电线电缆生产用1+6箕斗绞线设备结构

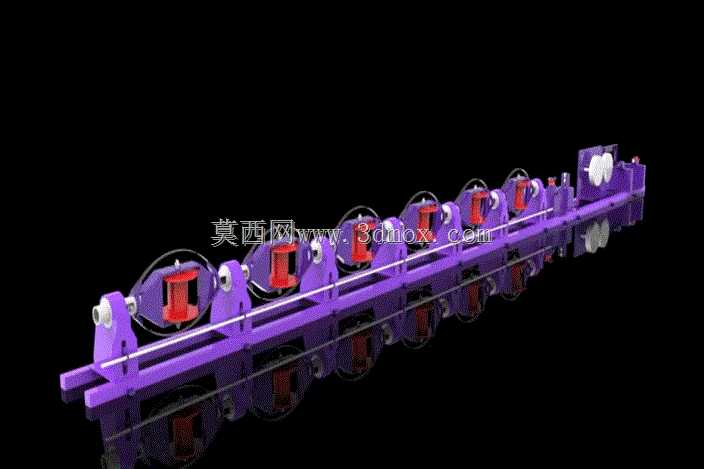

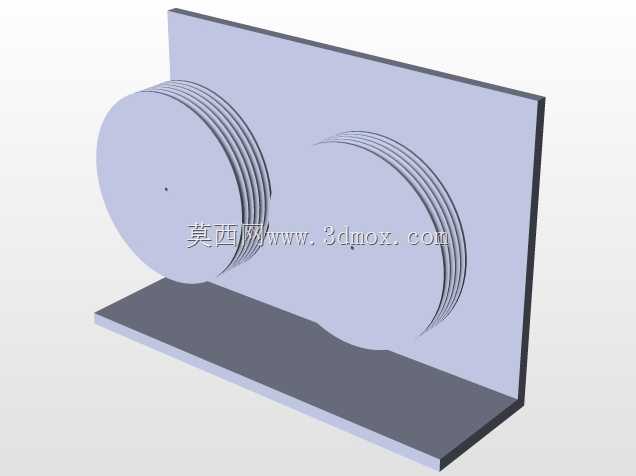

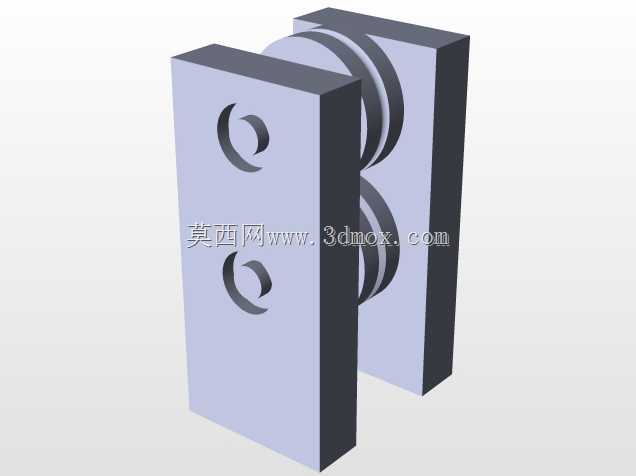

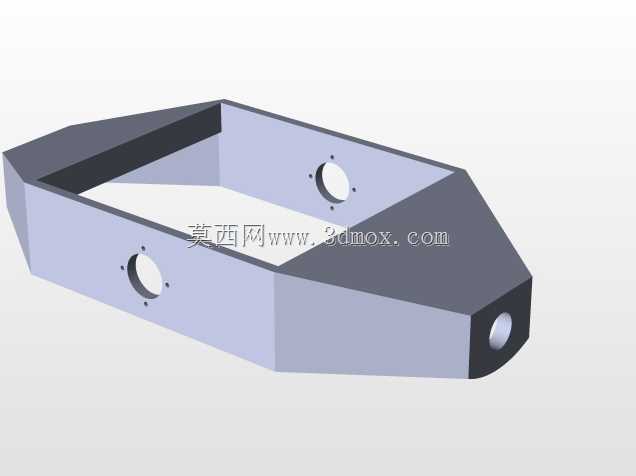

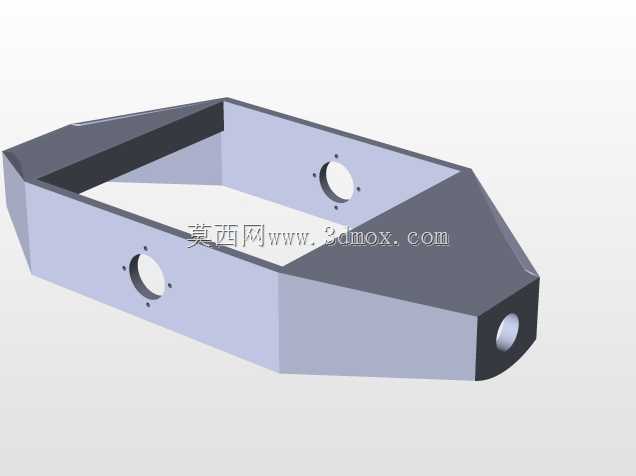

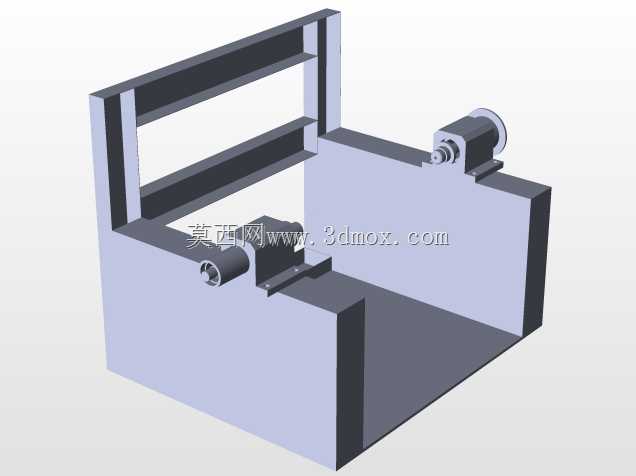

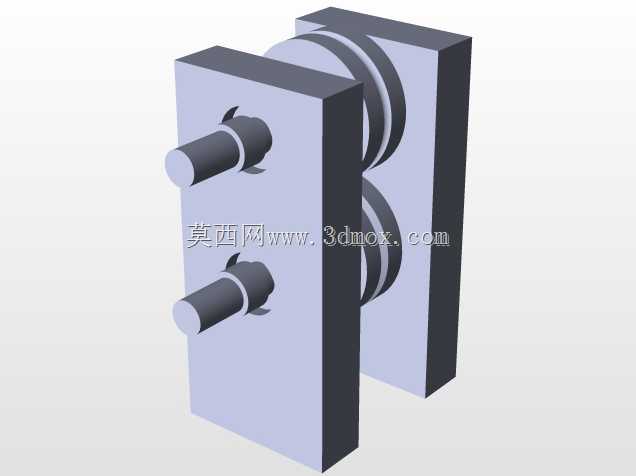

在电线电缆生产车间的绞线工序段，这类1+6结构的箕斗绞线设备是实现多股导线绞合成型的核心装备，日常主要承担将1根中心芯线与6根外层单丝按照设定节距绞合成规整导电线芯的作业任务，适配铜、铝等常见导电材质的线芯加工，广泛应用于电力电缆、通信线缆、电气装备用电线的生产环节，能稳定保障绞合后线芯的圆整度与节距一致性，避免后续挤塑工序出现线芯偏芯、松股等质量问题。从设备实际功能特性来看，沿机架长度方向排布的6组箕斗式放线单元各自承载外层单丝线盘，中心芯线从设备进线端的导向机构穿入后，所有线丝沿主轴轴线方向汇聚，通过回转体的同步旋转完成绞合动作，设备底部的走轮结构适配车间内轨道移位需求，可根据产线排布灵活调整安装位置，机架上的导向轮组全程约束线丝走线路径，减少绞合过程中的线丝跳动与张力波动。做这套三维结构设计时，首先要明确绞合节距对应的传动比参数，先搭建整体机架的焊接框架基准，确定各放线单元的安装间距与回转中心同轴度要求，再逐一绘制箕斗式放线架的开合锁紧结构、张力调节组件，保证换盘操作的便捷性与放线张力的可控性，之后完成传动系统的齿轮、传动轴排布，匹配回转体的转速与牵引速度的联动关系，最后补齐防护外罩、走线导轮等附属结构，建模过程中需要反复校验各回转部件的运动干涉情况，尤其是箕斗随回转体转动时的空间运动边界，避免实际装配后出现部件碰撞。外形尺寸方面，整设备沿走线方向的长度要匹配对应规格线盘的容纳空间与绞合节距的稳定段长度，宽度方向要预留箕斗回转时的安全间隙，高度方向要兼顾操作人员换盘作业的操作高度与设备运行稳定性，安装时需要保证机架整体水平度，进线端、绞合腔体、出线端的导向机构保持同轴，才能避免绞合过程中线丝出现额外的拉伸应力。用三维软件绘制时，先从整体布局草图入手，确定各功能段的位置基准，再采用自顶向下的设计方式拆分各子装配体，对回转类零件优先做旋转特征建模，结构件采用焊接件模块统一处理，装配完成后添加运动仿真模拟回转绞合过程，验证各部件的运动行程与干涉情况，最后对配合面做公差标注，为后续加工装配提供准确的尺寸依据。
