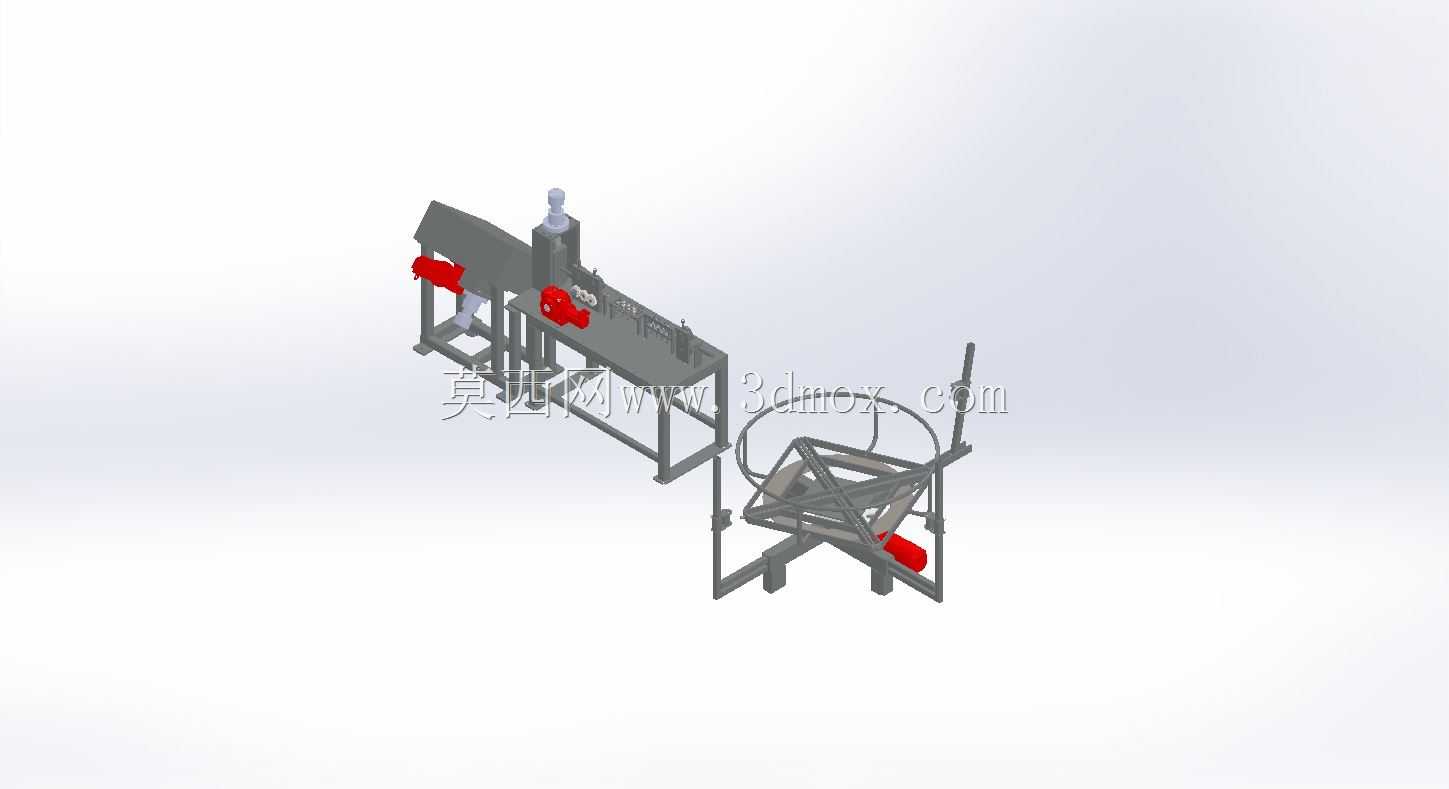

线材加工用弯曲矫直摊辅组合设备结构

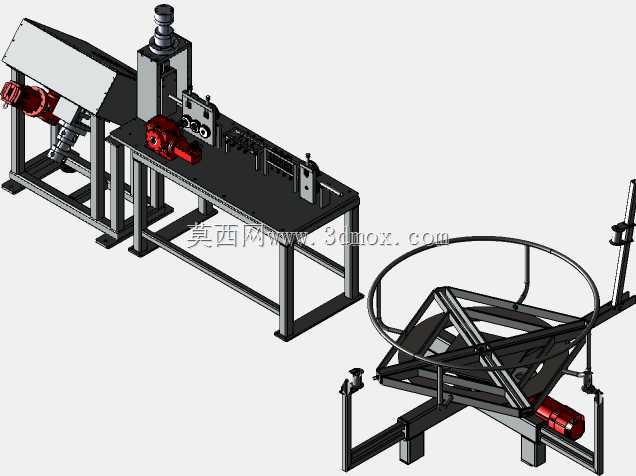

在金属线材深加工的生产场景中，这类组合设备主要承担线材从 raw 料状态到成型前的多工序连续处理任务，常见于五金制品、线材成型件、建筑钢筋加工等生产环节，可替代多台独立设备的分散作业，减少工序间的物料转运与二次装夹误差。设备整合了2D线材弯曲、线材矫直、辊式摊铺三个核心功能单元，各单元通过机架衔接形成连续作业流：线材首先进入矫直单元，通过多组交错布置的矫直辊对线材的弯折、内应力进行消除，保证出线的直线度满足后续加工要求；经过矫直的线材进入弯曲单元，通过可调式的弯曲执行机构完成平面内的指定角度弯折成型；摊铺单元则通过辊组的差速排布，将加工完成的线材有序摊放，避免线材堆叠缠绕，方便后续收集或转入下道工序。

从设计思路来看，建模时优先考虑了各功能单元的动作干涉校验，先搭建整体的机架底座作为安装基准，确定各单元的安装平面与同轴度基准，再逐一完成各功能模块的零件建模与装配。矫直单元的辊组间距根据常见加工线材的直径范围做了可调设计，预留了调节螺杆的安装空间，弯曲单元的执行端设置了可更换的成型模位，适配不同弯折半径的加工需求，摊铺单元的辊面做了防滑结构处理，避免线材输送过程中出现打滑偏移。

外形尺寸上，整套设备沿线材走向的长度适配常规车间的生产线排布宽度，机架底部预留了地脚安装孔位，可直接固定在车间硬化地面或设备安装平台上，各单元的维护侧预留了足够的操作空间，方便日常的辊轮更换、间隙调整与故障排查。建模过程中先绘制整体布局草图，确定各单元的位置关系与动力传输路径，再分别对矫直辊组、弯曲执行机构、摊铺辊系、传动组件、防护外壳等零件进行单独建模，装配时通过配合约束校验各运动部件的行程范围，避免运行过程中出现结构碰撞，最后对整体结构做了轻量化处理，在保证机架刚性的前提下减少不必要的材料冗余，同时统一了各标准件的选型规格，降低后续加工与备件采购的成本。
