1/700型驱逐舰配套7m舰载切割作业艇

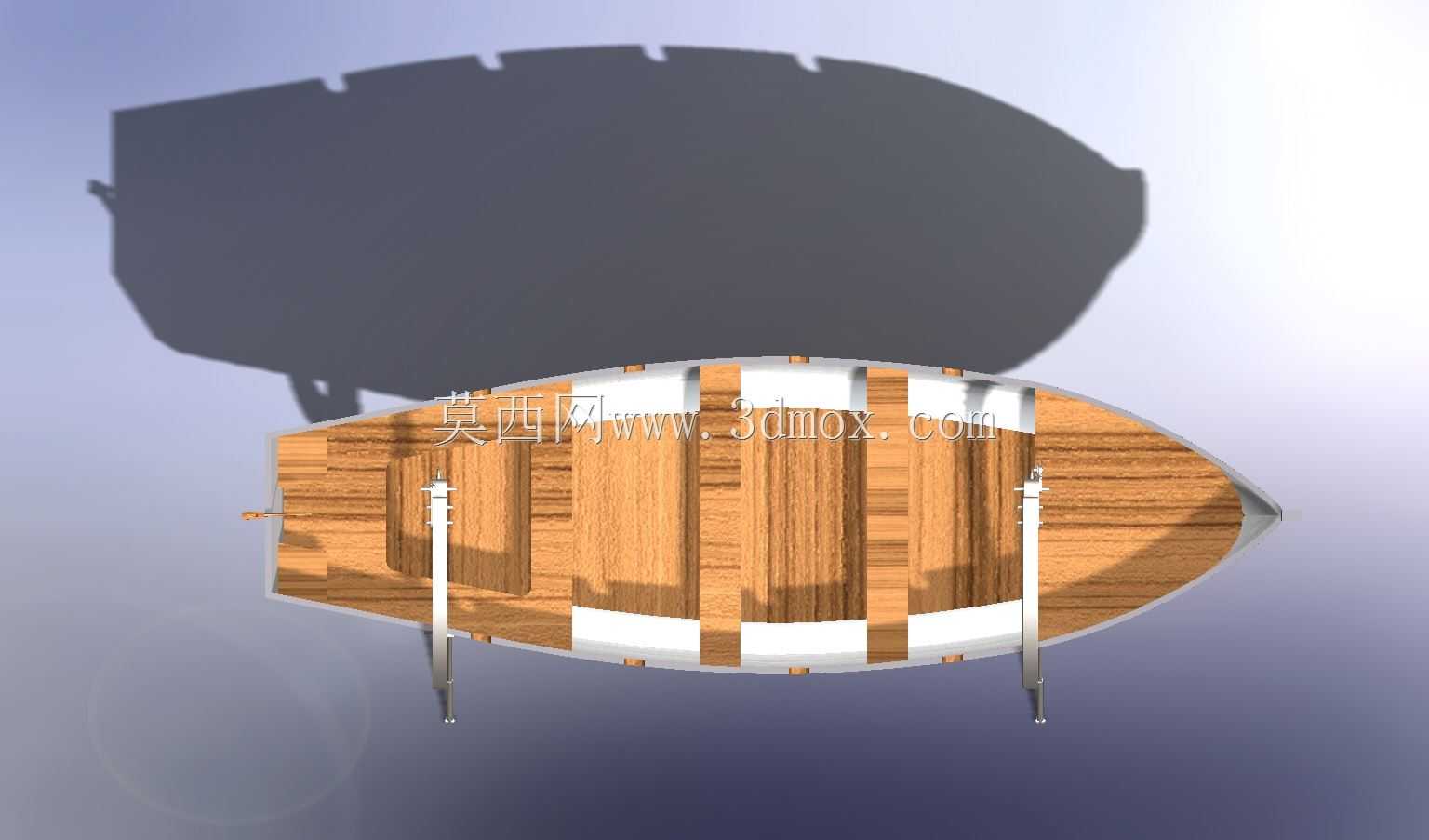

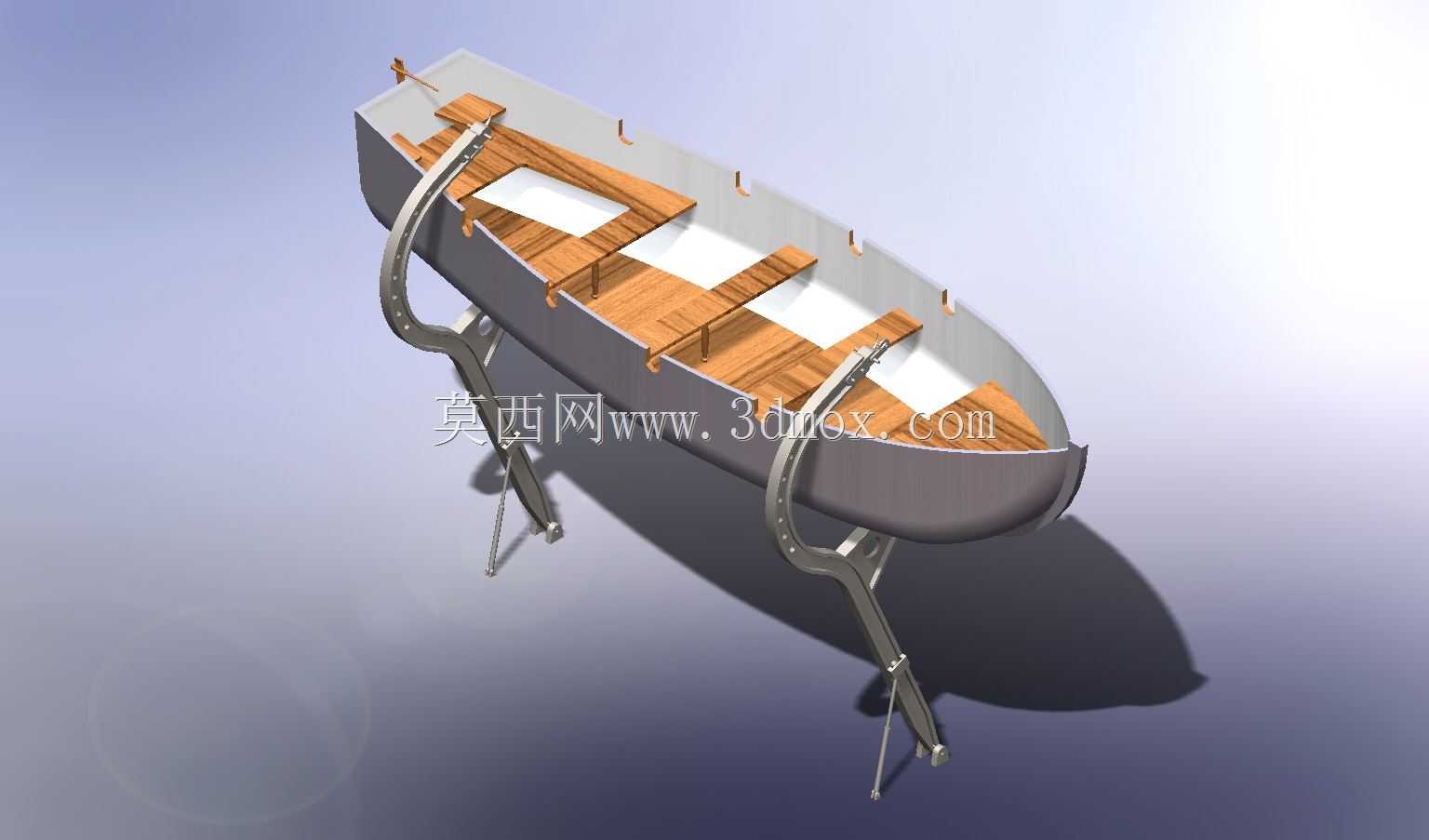

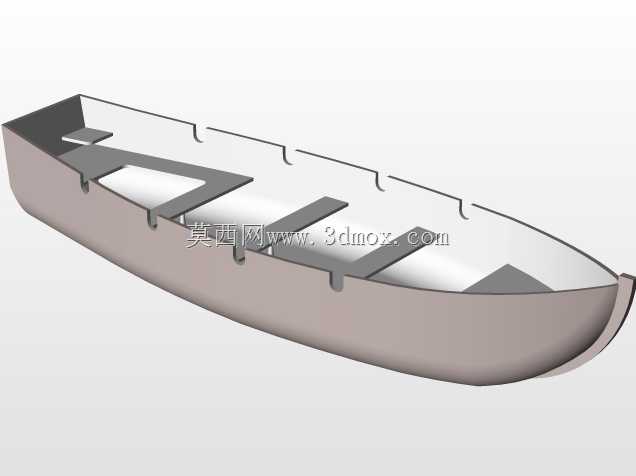

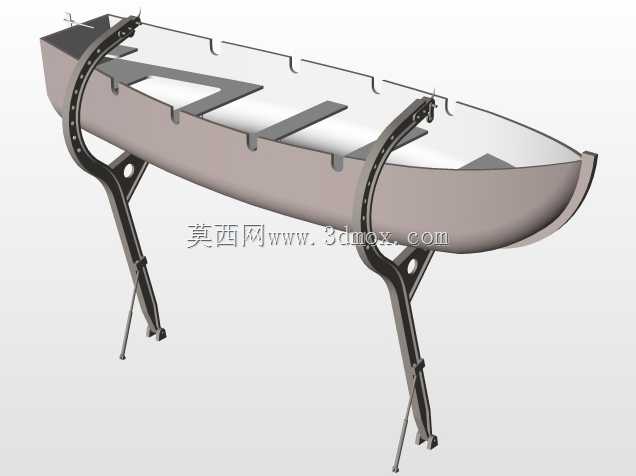

这款7m切割作业艇是为1/700比例驱逐舰模型配套制作的舰载作业载具，在实际舰船配套场景中，这类小型艇主要承担母舰舷侧作业、近距离人员转运、临时切割检修辅助的功能，是驱逐舰舰载配套装备里的小型勤务载具。建模时首先梳理实艇的结构逻辑，艇体采用铝合金薄壁壳体结构，主尺度严格按照7m实长等比例缩放，艇身宽度控制在2.1m，型深0.8m，安装时需要匹配驱逐舰舷侧的吊艇架挂载点，吊臂的回转半径预留1.2m的操作空间，避免收放时与舰体栏杆、舷侧武器站发生干涉。建模过程先在SolidWorks中绘制艇体的中纵剖面型线，通过放样命令生成主壳体曲面，加厚为2mm等比例壁厚后，再处理艇内的木质铺板结构——铺板采用分块式设计，每块铺板预留3mm的伸缩间隙，通过铜质卡扣固定在艇体内部的加强筋上，加强筋沿艇长方向每0.5m布置一道，保证艇体吊装时的结构刚度。两侧的吊艇架连接支座是建模的重点，支座采用弧形贴合设计，与艇体外表面完全贴合，接触面做0.2mm的倒角处理，避免应力集中，支座上的吊装孔位置严格对应吊艇架的吊钩行程，保证收放时吊钩可以顺利挂入。建模时先完成艇体主结构后，再逐一添加细节：艇首的系缆桩、中部的作业工具固定位、尾部的导流结构，所有细节都按照实艇的布置逻辑排布，没有冗余结构。这类小比例舰载艇模型对尺寸精度要求极高，建模时每一个结构的位置都要匹配母舰的搭载空间，吊臂放下时的最低点距离甲板高度控制在0.3m，保证艇体可以顺利放置到舷侧的存放支架上，存放支架的支撑点对应艇体的加强筋位置，避免长期放置导致艇体变形。从功能设计上，这款切割作业艇搭载有小型切割作业工装，可以在母舰锚泊时完成舷侧外板的临时切割检修、缆绳切割等勤务作业，艇内的铺板设计既可以防滑，也可以在作业时作为临时工作台面，两侧的弧形支架除了吊装连接外，还可以在靠泊时作为碰垫的安装基座，缓冲靠泊时的冲击力。建模过程中反复核对型线的光顺性，通过曲率检查工具调整艇体曲面，保证曲面没有突兀的折角，渲染时可以还原金属艇体的光影质感，木质铺板的纹理也按照实艇的木板拼接方向做了贴图映射，还原真实的木质铺装效果。
