1000lb拖车轴轮毂总成结构设计

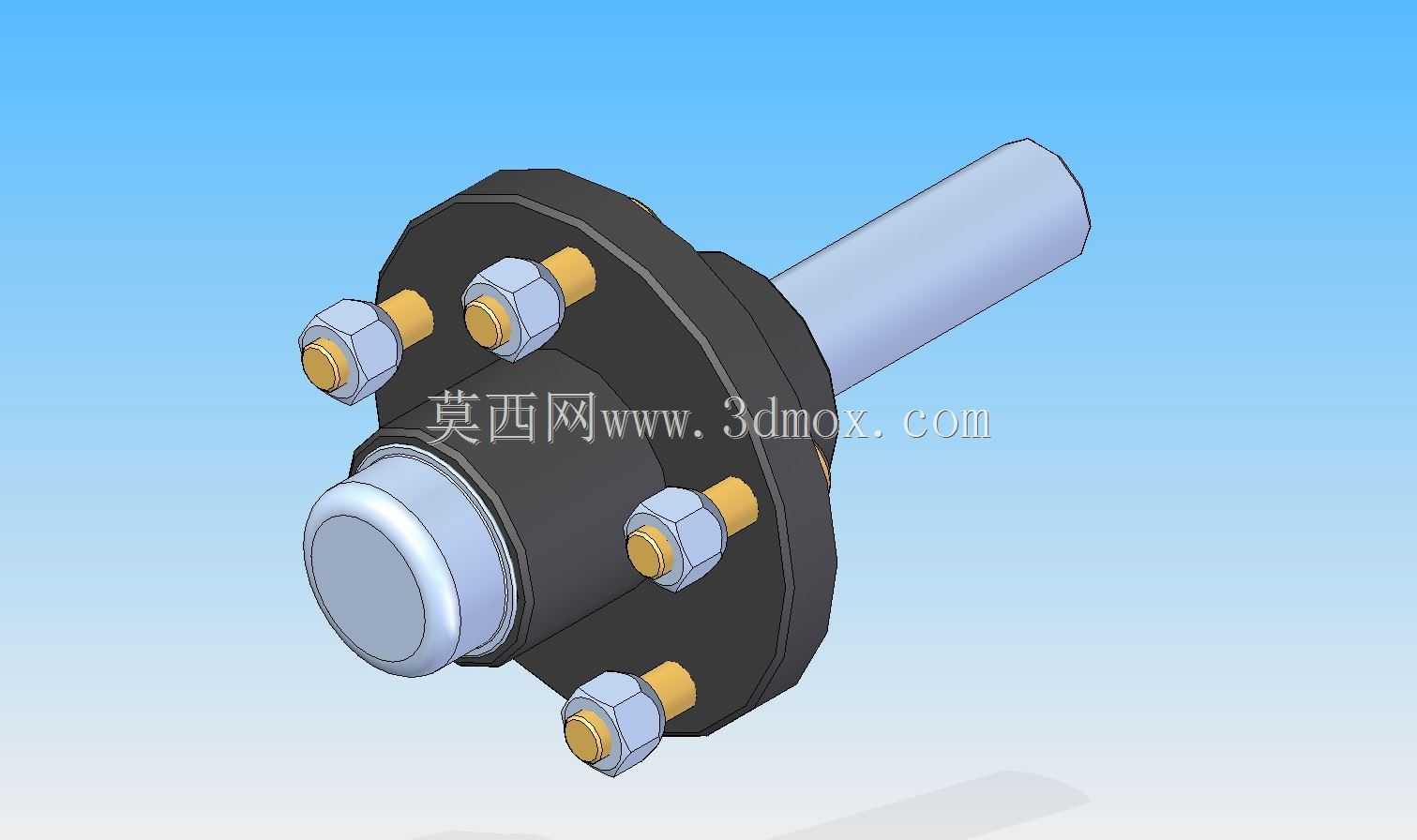

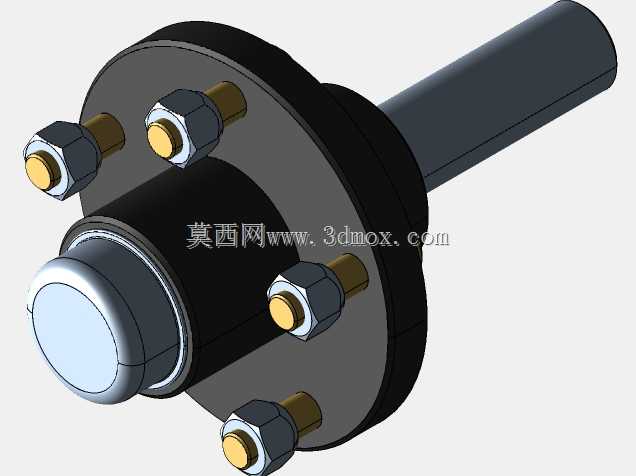

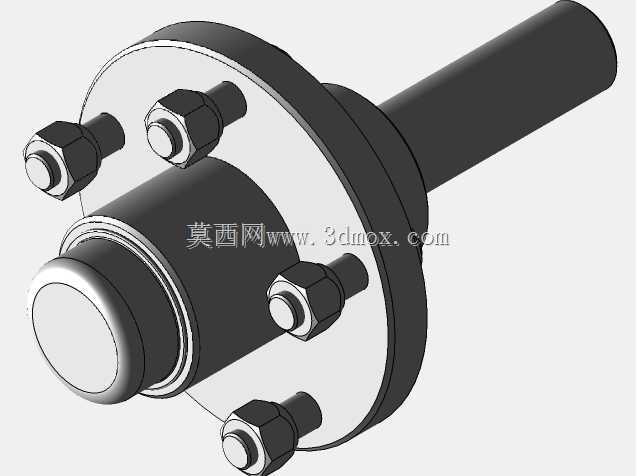

做拖车改装和小型拖挂设备设计的工程师，大概率都接触过这类小载荷轮端部件，这次建模的1000lb级拖车轴轮毂总成，主要面向轻型拖挂、小型工具拖车、场地转运拖板这类低载荷应用场景，额定承载对应千磅级的使用需求，适配非道路短途转运、庭院作业拖具、小型设备拖运的轮端承载需求，日常使用中主要承担轮体旋转支撑、轴端载荷传递、车轮安装定位的核心作用。从结构特性来看，这款轮毂在4.5英寸的螺栓分布圆上设置了5个安装凸耳，凸耳端面做了平整加工，用来匹配车轮螺栓的安装贴合面，保证车轮安装后端面跳动控制在合理区间，避免行驶中出现轮体摆振的问题。轮毂中心和车轴配合的部位预留了轴承安装位，轴端设置了端盖结构，用来阻挡外界泥水、灰尘进入轴承腔，延长轮端维护周期。建模的时候最先梳理的是安装边界尺寸，先确定螺栓分布圆的直径基准，再逐个定位五个凸耳的周向位置，五个凸耳采用等角度均分排布，相邻凸耳夹角72度，保证车轮安装后的受力均匀性。画轮毂主体的时候先做旋转凸台生成基体轮廓，再逐个拉伸切除出轴承安装腔、螺栓过孔，之后对安装贴合面做倒角处理，避免装配时出现应力集中。车轴部分先根据轮毂内孔的配合尺寸确定轴径，轴段做阶梯设计，对应轮毂的安装定位台阶，轴端伸出段用来和拖车的悬挂架连接固定。螺栓和锁紧螺母部分按照标准件参数建模，螺母做了倒角和六角轮廓的细节还原，螺栓端面的贴合面和轮毂凸耳的安装面做了配合约束，保证装配关系准确。建模过程中需要注意几个关键配合尺寸：轮毂内孔和轴的配合公差选过渡配合，保证装配后无旷量同时便于拆装；螺栓过孔直径比螺栓公称直径大0.5mm，补偿安装时的位置误差；轴端的端盖和轮毂端面采用间隙配合，预留密封件的安装空间。这类轮端部件设计时最容易忽略的是凸耳的受力强度，建模完成后可以对凸耳根部做圆角处理，分散车轮传递过来的冲击载荷，避免长期使用后出现凸耳断裂的问题。实际选型使用时，要注意这款轮毂的额定载荷上限，不能超载使用，同时安装时要保证五个螺栓的拧紧力矩一致，避免单个螺栓受力过大出现断裂。
