可3D打印家用简易活性炭滤水构件

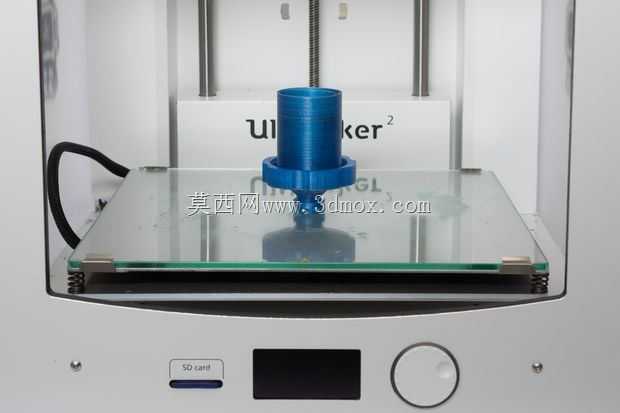

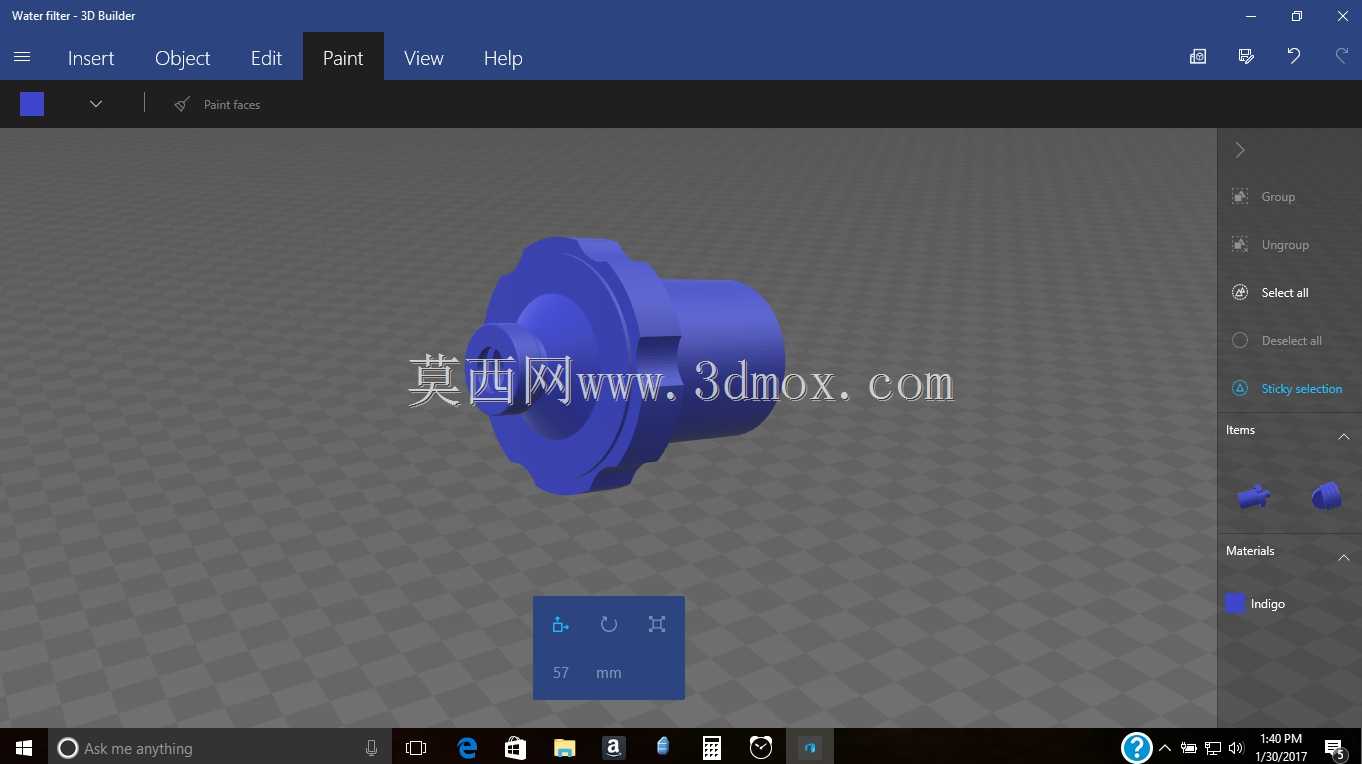

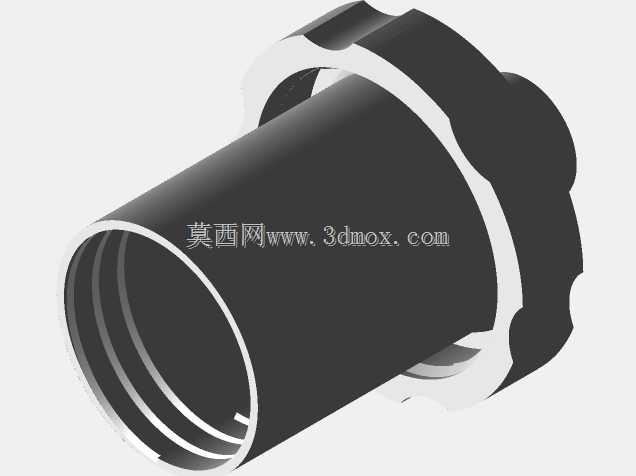

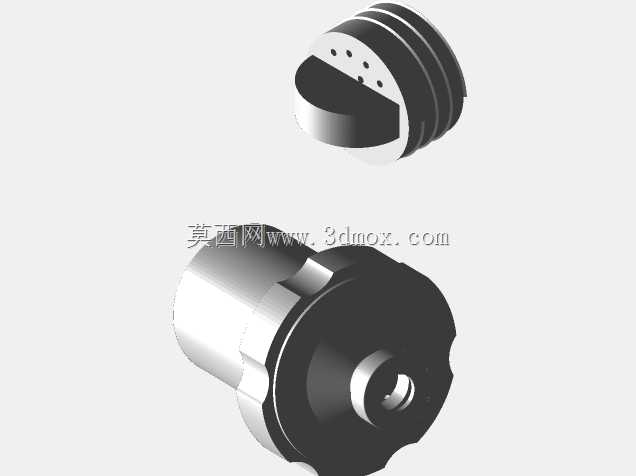

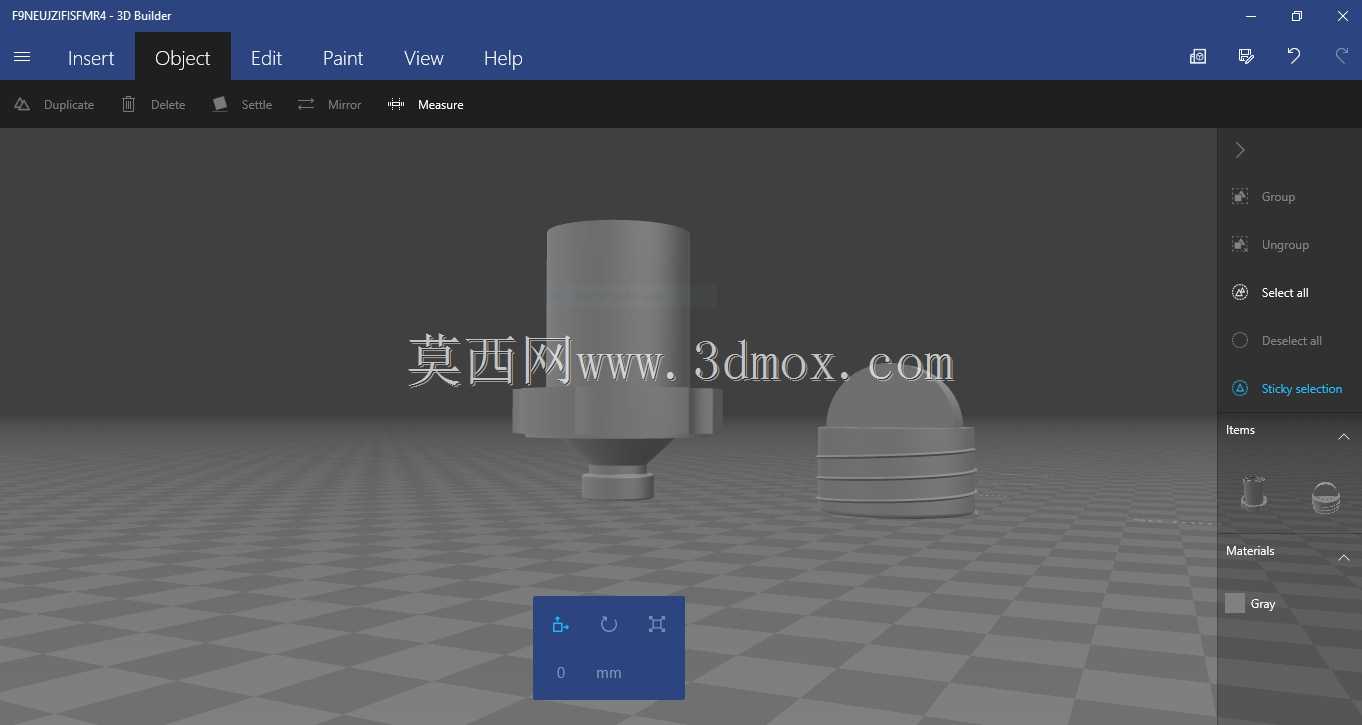

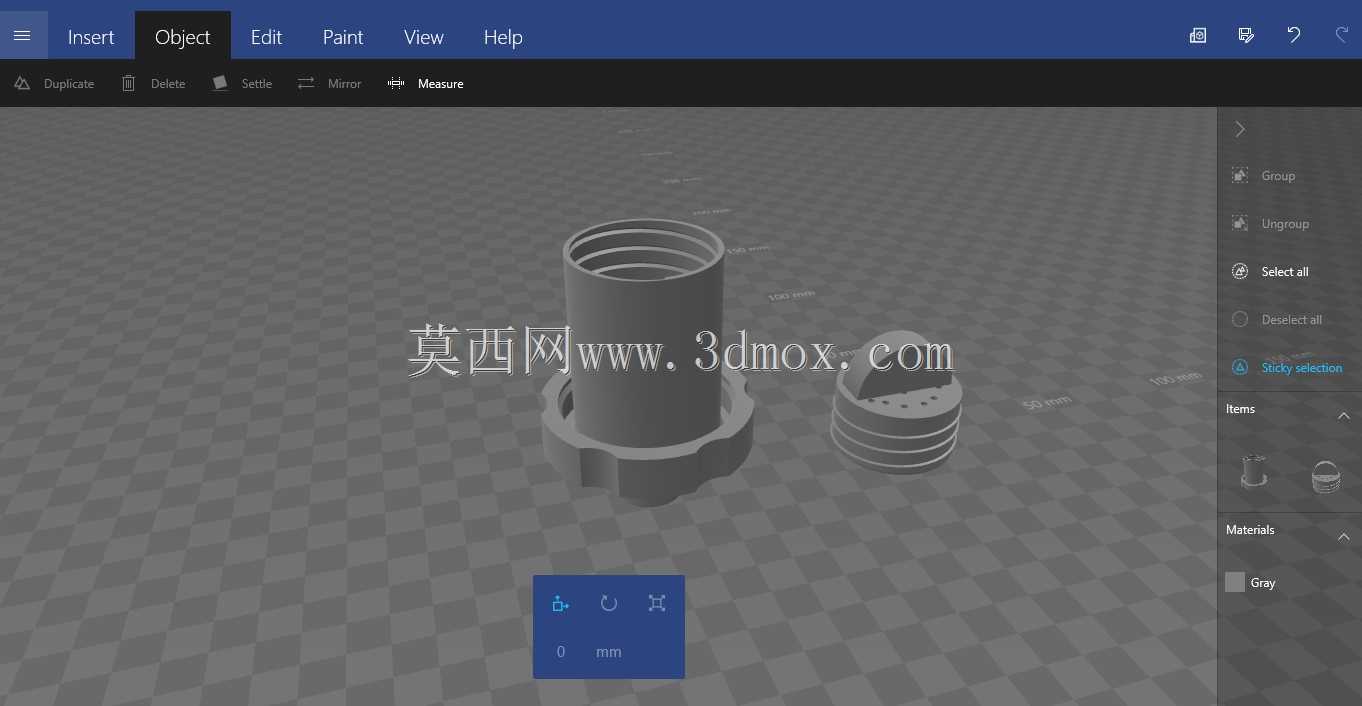

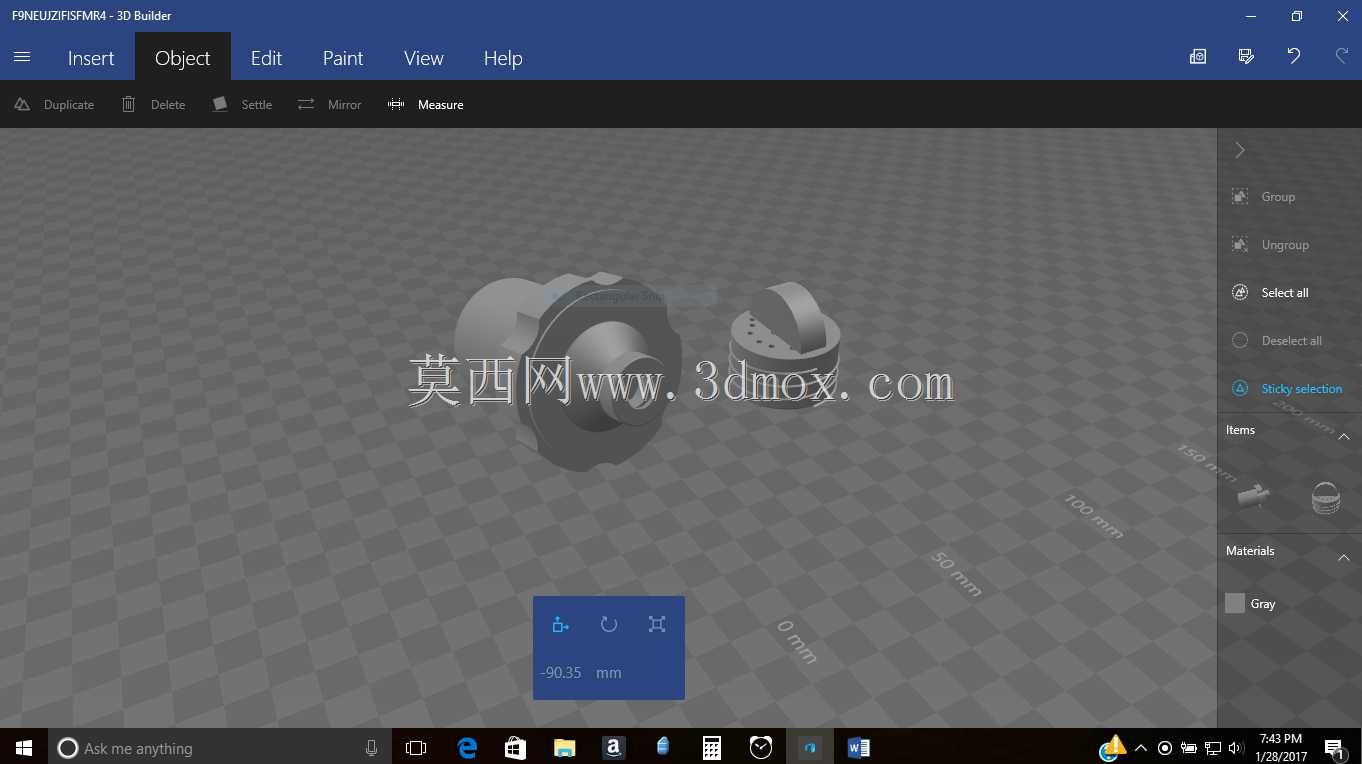

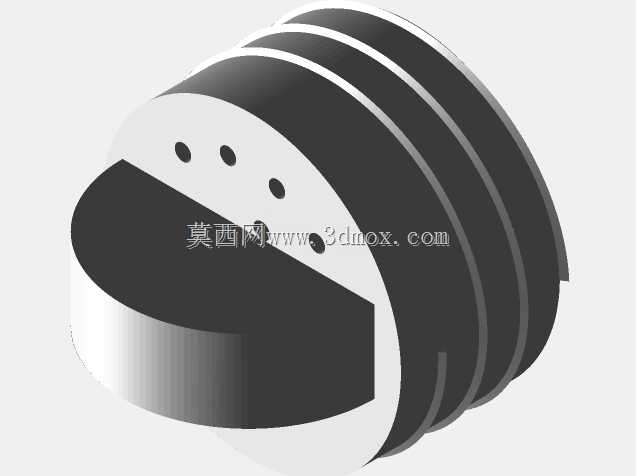

日常户外取水、应急供水场景下，低成本便携净水装置一直是轻量化装备领域的刚需品类，这款可通过熔融沉积成型工艺制作的滤水构件，核心定位是满足单人短途户外出行、家庭应急备水的基础净水需求，适配常规瓶装水、储水容器的接口尺寸，无需额外复杂连接件即可完成组装。从功能实现逻辑来看，构件内部预留了标准的活性炭填充腔，上下两端设计有格栅式挡边，既可以避免活性炭颗粒随水流泄漏，又能保证水流经过时的过流面积，不会出现明显的通水阻力；进水端设计有外螺纹接口，可直接匹配常见的饮料瓶瓶口，出水端做了圆弧收边处理，直接对口饮用时不会出现刮蹭不适感，整体结构没有冗余的装饰特征，所有壁厚均控制在1.8mm到2.2mm之间，既保证打印过程中不会出现薄壁翘曲问题，又能将整体打印耗材用量控制在较低水平，大幅降低制作成本。建模过程中优先采用旋转凸台特征完成主体轮廓的搭建，先绘制半剖面的轮廓草图，标注好内腔直径、壁厚、接口螺纹尺寸、格栅间距等核心参数，其中螺纹部分采用简化的梯形牙型设计，不需要加工精密密封螺纹，仅需满足和塑料瓶口的过盈配合即可，避免打印过程中出现细牙特征断裂的问题；内腔的挡水格栅采用阵列特征完成，单个格栅宽度1.2mm，格栅间隙2mm，阵列完成后做圆角过渡处理，减少水流经过时的紊流，同时避免打印时出现悬垂翘曲。安装边界方面，构件整体最大外径32mm，总高度65mm，可适配绝大多数桌面级FDM3D打印机的最小打印幅面，不需要额外添加支撑结构，摆放时将出水端朝下贴紧打印平台即可，打印完成后仅需简单去除底部的打印裙边即可投入使用，不需要后续的打磨、胶合等后处理工序。实际使用时仅需在腔体内填充清洗后的颗粒活性炭，两端拧紧配套的端盖即可，水流从上端接口进入后，会完全穿过活性炭层，从下端的格栅流出，可有效吸附水中的异色异味、部分悬浮杂质，配合后续的煮沸工序即可满足应急饮用需求，整体结构没有易损件，活性炭填充饱和后可拆开端盖更换滤料，构件本身可反复长期使用。建模时特意将所有的转角位置做了R1以上的圆角处理，一方面避免打印时出现应力集中导致的层间开裂，另一方面日常使用时也不会出现锐角磕碰的问题，整体外形采用直筒加底部法兰的结构，放置在平面上时可保持直立，不会出现倾倒洒漏的问题。
