工业用方形安装座后铰链结构设计

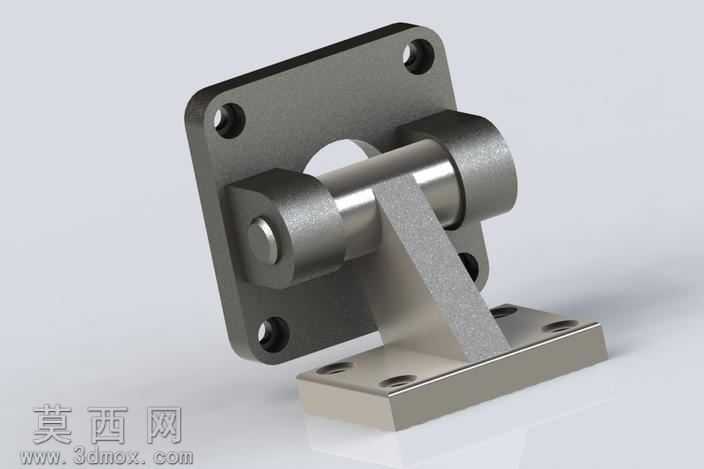

本作品为工业场景适配的后铰链三维建模设计，建模过程依托主流三维机械设计软件完成，全程遵循机械设计的公差配合规范，保障各部件装配逻辑符合实际生产加工要求。建模阶段首先完成整体结构的基准定位，先绘制底部安装板的二维草图，通过拉伸特征生成带沉头安装孔的底座基体，底座上的四个沉孔采用线性阵列特征完成排布，确保孔位间距符合通用安装标准，孔位边缘做了0.2mm的倒角处理，避免实际安装时锐边划伤操作人员。随后完成上部方形安装法兰的建模，法兰盘上同样设置四个对称分布的安装孔，孔位与底座孔位形成空间错位，适配不同安装面的固定需求，法兰盘中心预留的圆形避让孔，可避免铰接销轴转动时与法兰盘发生运动干涉。中间的铰接销轴与支撑筋结构采用一体化建模思路，支撑筋做了三角形加强结构设计，从销轴位置斜向延伸连接到底座上表面，筋板厚度经过受力测算设置，可有效提升铰链整体的抗扭、抗弯折性能，避免重载情况下出现结构变形。销轴与两侧轴套的配合采用间隙配合参数设置，预留了实际装配时的润滑空间，轴套端面做了圆角过渡处理，减少转动过程中的应力集中。材质与渲染阶段，针对不同部件匹配了对应的金属材质，底座、法兰盘与支撑筋采用喷砂哑光不锈钢材质，调整材质的粗糙度与金属度参数，还原真实不锈钢零件的哑光磨砂质感；铰接销轴与轴套部分采用光亮镀铬钢材材质，提升表面反光度，区分不同加工工艺的零件视觉效果；渲染时采用三点布光方案，主光源从斜上方45度投射，突出零件的结构轮廓与安装孔位细节，辅光源补亮零件暗部避免阴影过重，背景采用浅灰色纯色背景，让视觉焦点完全集中在铰链结构本身，同时添加了柔和的环境反射效果，让金属材质的质感表现更加真实自然。设计过程中充分考虑了铰链的实际使用场景，整体结构兼顾安装便捷性与结构耐用性，各部件的连接过渡均做了圆滑处理，没有突兀的锐边结构，既满足机械结构的强度要求，也兼顾了零件加工的工艺可行性，可直接用于门窗五金配套、小型设备舱门铰接等场景的设计参考，也可作为装配教学的演示模型使用。
