敞口立式柔性集装吨袋结构设计

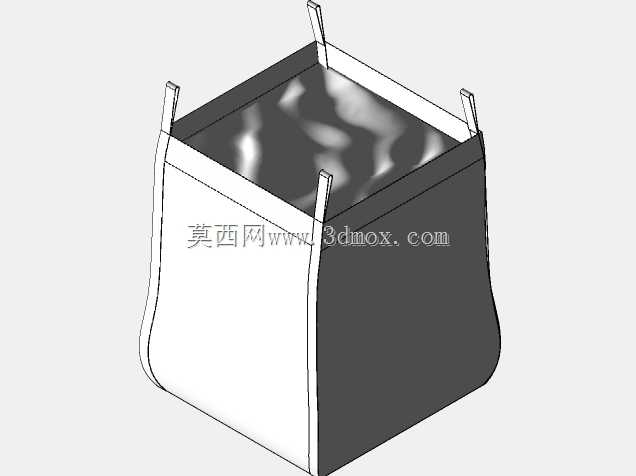

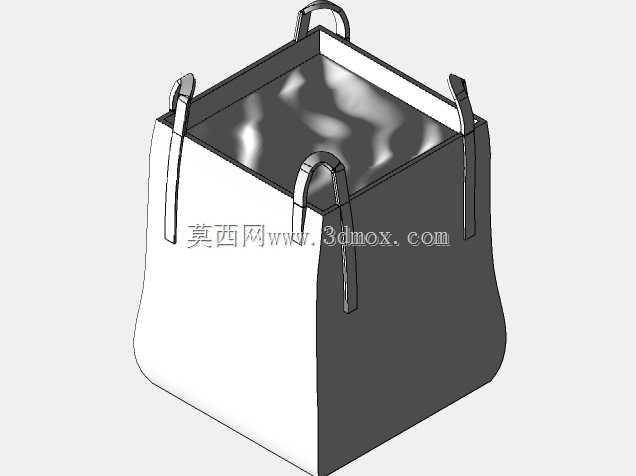

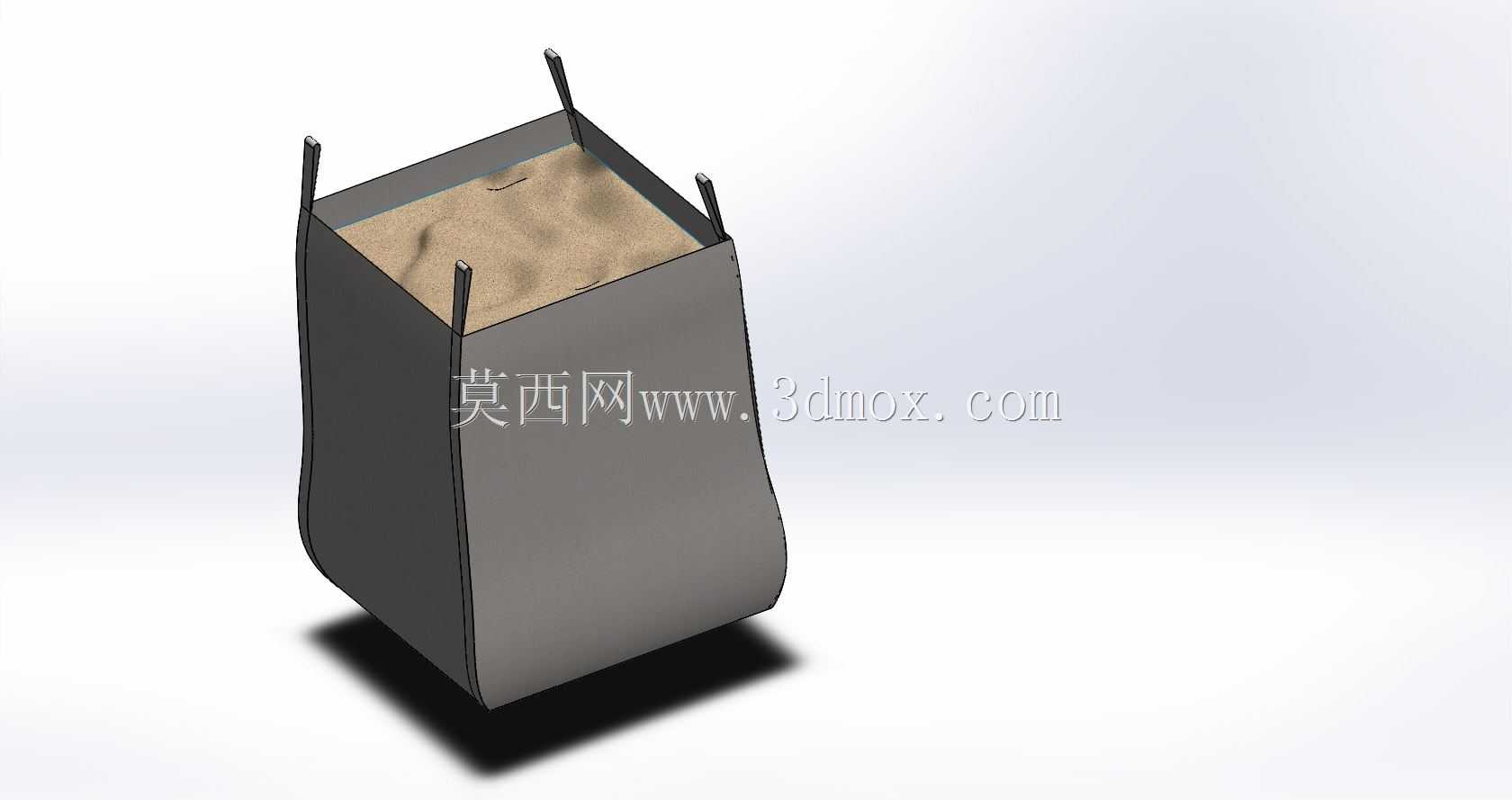

做散料仓储转运环节的结构设计时，这类敞口立式柔性集装载具是绕不开的选型对象，日常对接粮食、矿粉、塑料粒子这类散状物料的厂内周转、跨区域运输场景时，它的适配性远高于硬质周转箱。先从实际使用场景倒推设计逻辑：厂内叉车转运时，吊耳要能承受满载后的偏载冲击，所以四个吊耳的缝合位置做了内收处理，避免叉车叉臂起升时剐蹭袋体侧面；敞口设计是为了匹配人工投料、传送带落料两种上料方式，袋口预留的翻边可以在装满后直接收口绑扎，不用额外搭配封口配件。袋体的曲面轮廓不是随意做的弧度，是考虑满载后物料的自然堆积角，特意把袋身中下部做了微扩的弧面，避免物料堆积后袋体局部应力集中撑破缝线，底部做了平直的承托面，静置堆垛时能保持直立状态，不会歪倒倾斜。建模的时候先在SOLIDWORKS里搭基准面，先画底部的矩形承载轮廓，再根据物料堆积的侧压力曲线放样出袋身的曲面，四个吊耳单独做零件装配，给吊耳和袋身的连接位置加了缝合线的模拟特征，能直观看到受力时的应力分布边界。尺寸边界上，这类载具的常规适配是1立方容积，满载总重控制在1吨左右，长宽尺寸刚好适配标准托盘的摆放间距，四个吊耳的起吊高度预留了叉车作业的安全间隙，不会出现起吊后袋体蹭到叉臂的情况。实际使用中还要考虑空袋回收的空间占用，因为是柔性结构，空袋可以折叠堆叠，占用的仓储空间只有硬质料箱的十分之一，这也是它在散料物流里被广泛应用的核心原因。建模过程中特意给袋体内腔做了物料填充的模拟装配，能直观验证装满后袋口的剩余高度，避免投料过满导致运输过程中物料撒漏，袋身的壁厚参数是按照常规聚丙烯编织材料的韧性设置的，做碰撞检测时能模拟出满载状态下袋身和周边设备剐蹭时的形变范围，给现场作业的安全间距设置提供参考。
