单体竞赛级竞速帆船外观结构设计

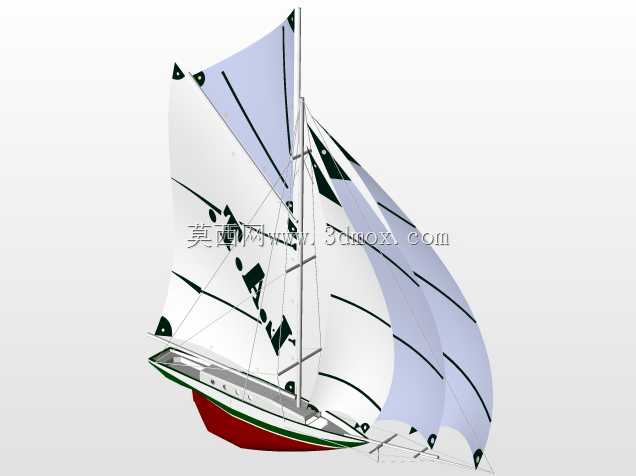

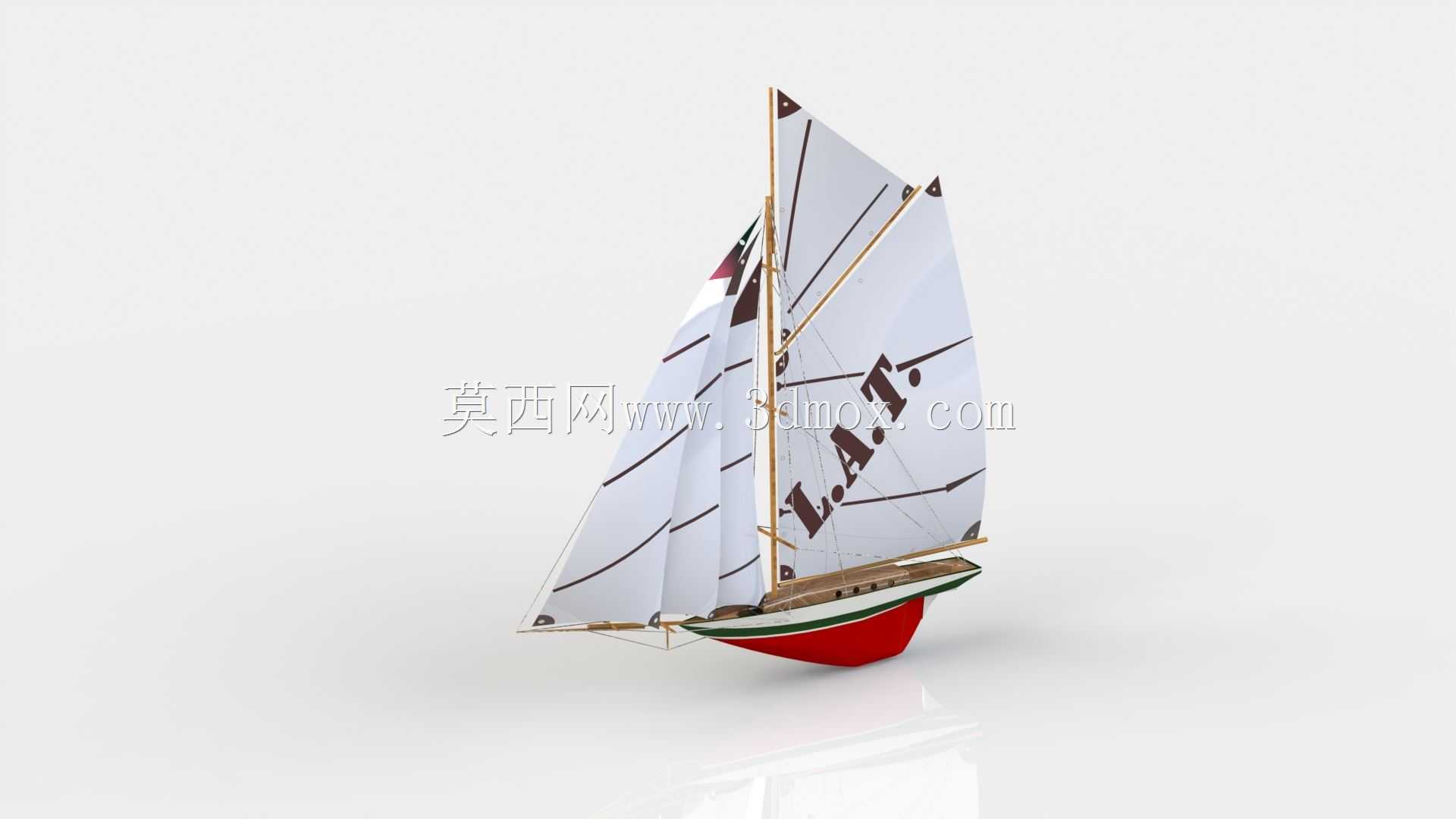

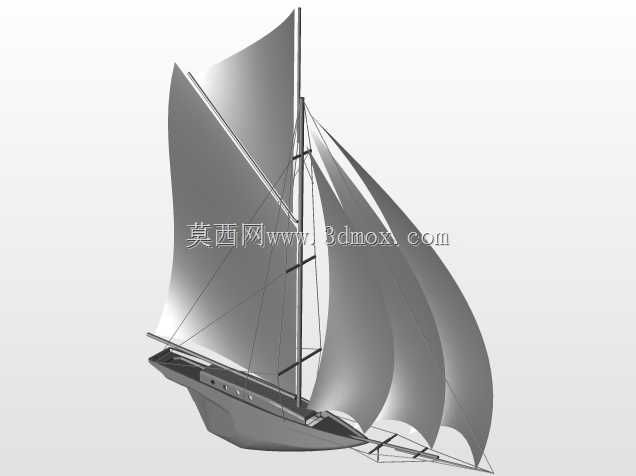

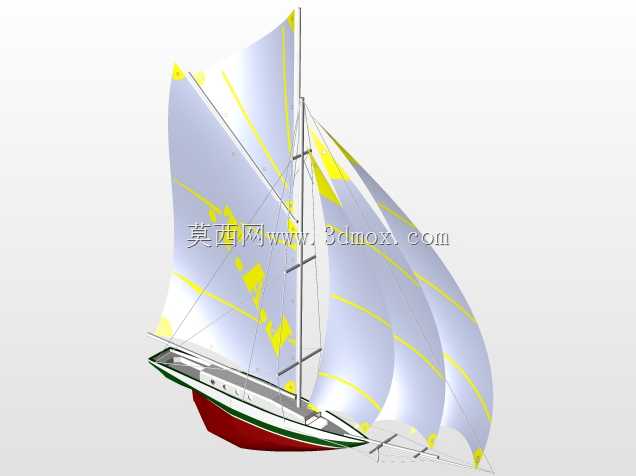

这款单体竞速帆船的三维建模工作，最初是为高校水上运动器材研发项目做结构验证用的，日常也可作为文创摆件、航海主题展陈道具的结构参考，在青少年帆船教学教具开发、航海模型赛事参赛作品制作场景中也能直接复用结构框架。建模时最先梳理的是船体水线部分的曲面边界，参考真实竞赛帆船的稳性要求，把船底龙骨配重段的型线做了收窄优化，既保证航行时的侧向抗漂移能力，也控制了整体吃水深度，适配近岸浅水区的航行需求。船身主体采用流线型V型底设计，上层甲板预留了帆索固定点位、舵机安装槽位，做结构拆分时特意把甲板与船身的连接止口做了0.8mm的配合公差，方便后期3D打印或者玻璃钢翻模时的装配对位。帆装部分的建模没有直接用平面拉伸，而是根据不同帆位的受风角度，给主帆、前帆都做了符合空气动力学的曲面弧度，帆骨的支撑点位按照真实竞赛帆的排布做了等距划分，桅杆与船身的连接座特意做了加强筋结构，避免高速航行时帆面受力过大导致连接位断裂。建模过程中先在SolidWorks里绘制船身的半剖面型线，通过放样曲面生成整体船壳，再偏移出2mm的壳体厚度，后续把桅杆、帆索固定件、舵叶这些独立零件逐一装配到位，过程中反复校验各活动部件的运动干涉：比如舵叶的转动角度预留了左右各35度的行程，帆索的导向滑轮位置调整到不会与帆面摆动轨迹产生冲突的位置。整体外形尺寸控制在长度650mm、宽度120mm、桅杆总高度780mm的范围内，安装时不需要额外预留过大的周边空间，桌面摆放或者下水航行都能适配。船身的色彩分区做了分层处理，船底红色防污段、船身中部白色主舱段、甲板木质纹理层都单独做了曲面拆分，方便后期渲染或者实物制作时的分色处理，帆面上的标识区域也预留了平整的曲面位，可根据需求替换不同的赛事标识或者装饰图案。建模时特意把所有尖锐边角都做了R1以上的圆角处理，既符合实物制作的工艺要求，也避免使用过程中出现划伤风险，船身内部预留了配重块安装腔，可根据实际航行需求调整配重位置，进一步优化航行时的重心位置，提升迎风航行的稳定性。
