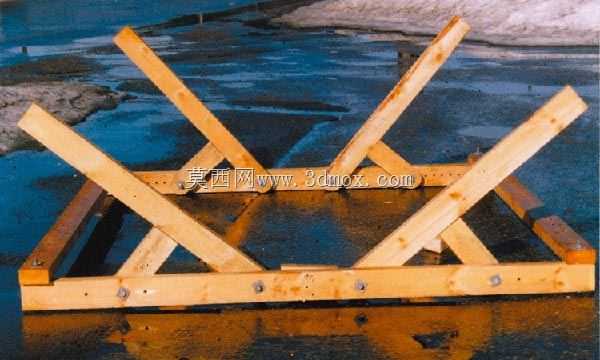

小型船舶陆地停放木质支撑托架结构

在小型船舶的岸基存放场景中，这类木质支撑托架是适配24英尺以内小型船型的实用承载结构，主要解决非下水时段船体的陆地放置支撑问题，避免船体直接接触硬质地面造成外壳刮蹭、局部受力变形，尤其适合私人小艇、作业舢板这类无专用船台存放条件的场景使用。整个托架采用实木方料拼接成型，所有斜向支撑件的角度都经过受力测算，对应小型船底的V型或弧面轮廓做贴合支撑，横向底框形成稳定的落地承载面，交叉斜撑抵消船体放置时的侧向分力，构件之间采用螺栓紧固连接，没有复杂的五金连接件，加工门槛低，普通具备基础木工加工条件的场地都能完成制作。从安装边界来看，托架的整体宽度适配对应船型的最大船宽，支撑点的高度预留了船体底部离地的操作空间，方便日常对船底进行清洁、补漆、检修作业，落地时不需要额外做预埋基础，只要放置在平整硬化的地面上就能使用，也可以根据场地情况在底框下方加垫橡胶垫增大摩擦力，防止托架受外力滑移。在三维建模环节，首先要确定对应适配船型的底部轮廓线，以此反推斜撑的倾斜角度与支撑点位，先绘制底部矩形框架的草图，拉伸生成底框的实木方料实体，再根据支撑点位绘制斜向支撑的路径，沿路径扫描生成斜撑构件，逐一添加交叉加强撑的实体，之后在所有构件的连接位置打孔，添加标准螺栓的装配约束，完成整体装配后要做干涉检查，确认各木构件之间没有重叠错位，再验证支撑面与船底曲面的贴合度，确保受力点均匀分布在船底的强结构位置，避免支撑点落在船壳薄弱处造成压损。建模过程中要注意实木构件的尺寸公差，预留木材受潮膨胀的余量，连接孔的直径要比螺栓直径大1mm左右，方便现场组装时调整对位，整个结构没有复杂的曲面特征，都是规则的型材类构件，建模逻辑清晰，调整参数就能适配不同长度的小型船型使用。
