休闲水域双浮筒脚踏载人游船结构设计

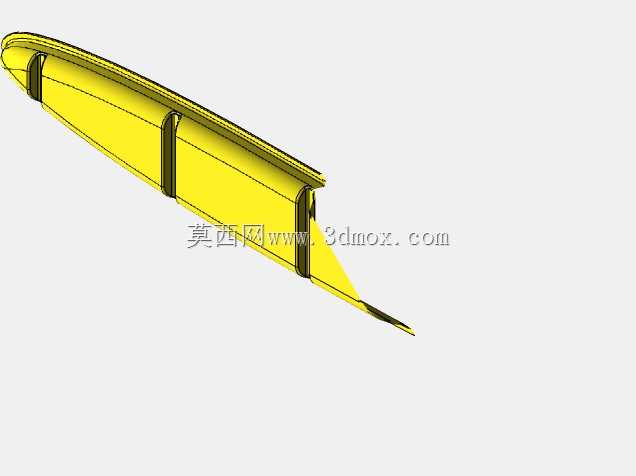

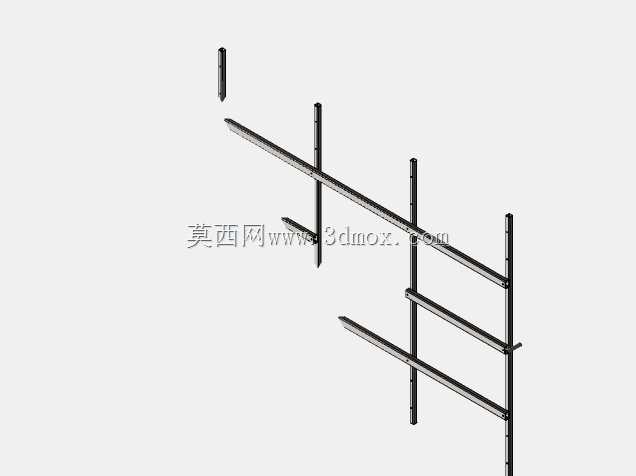

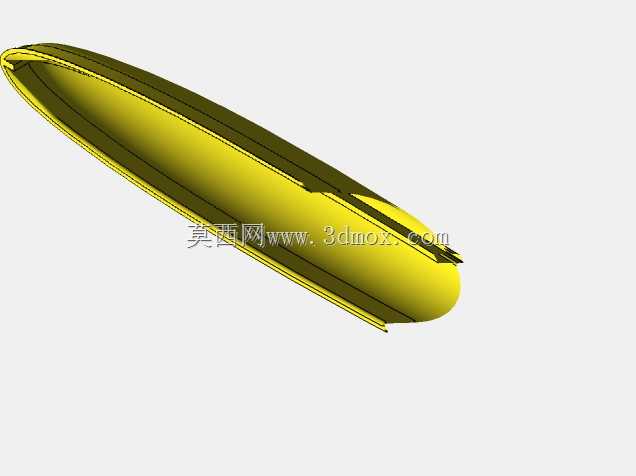

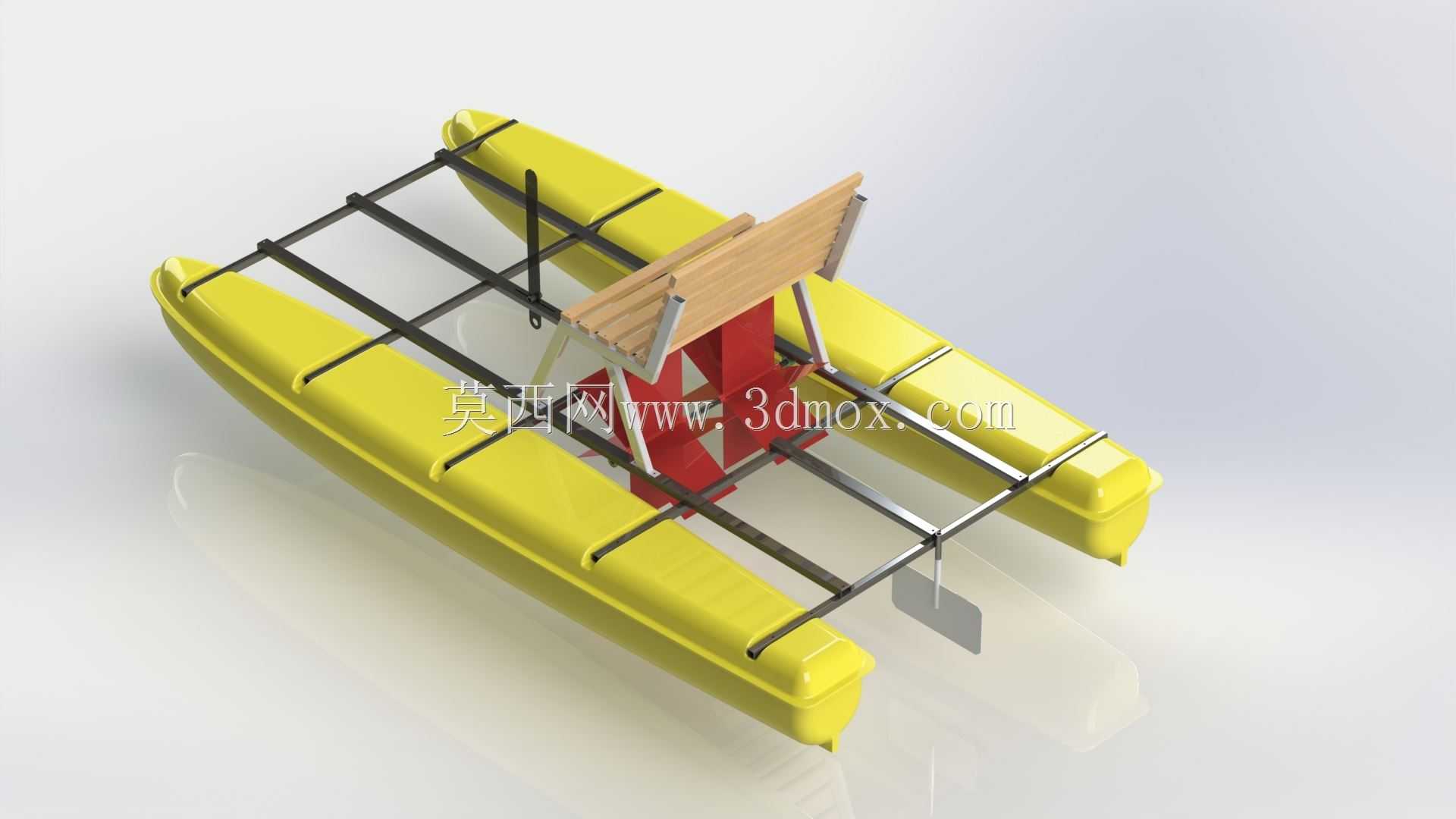

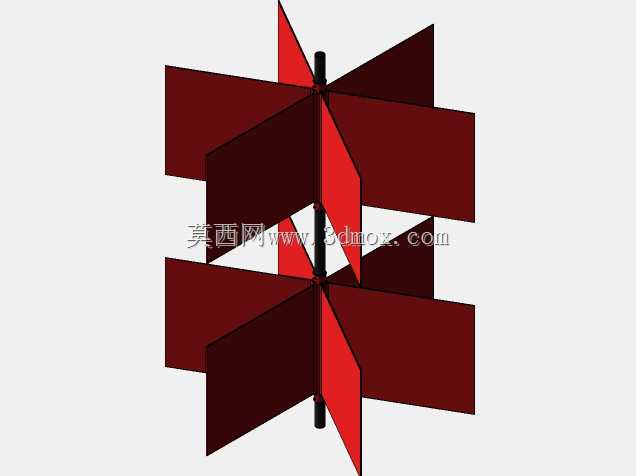

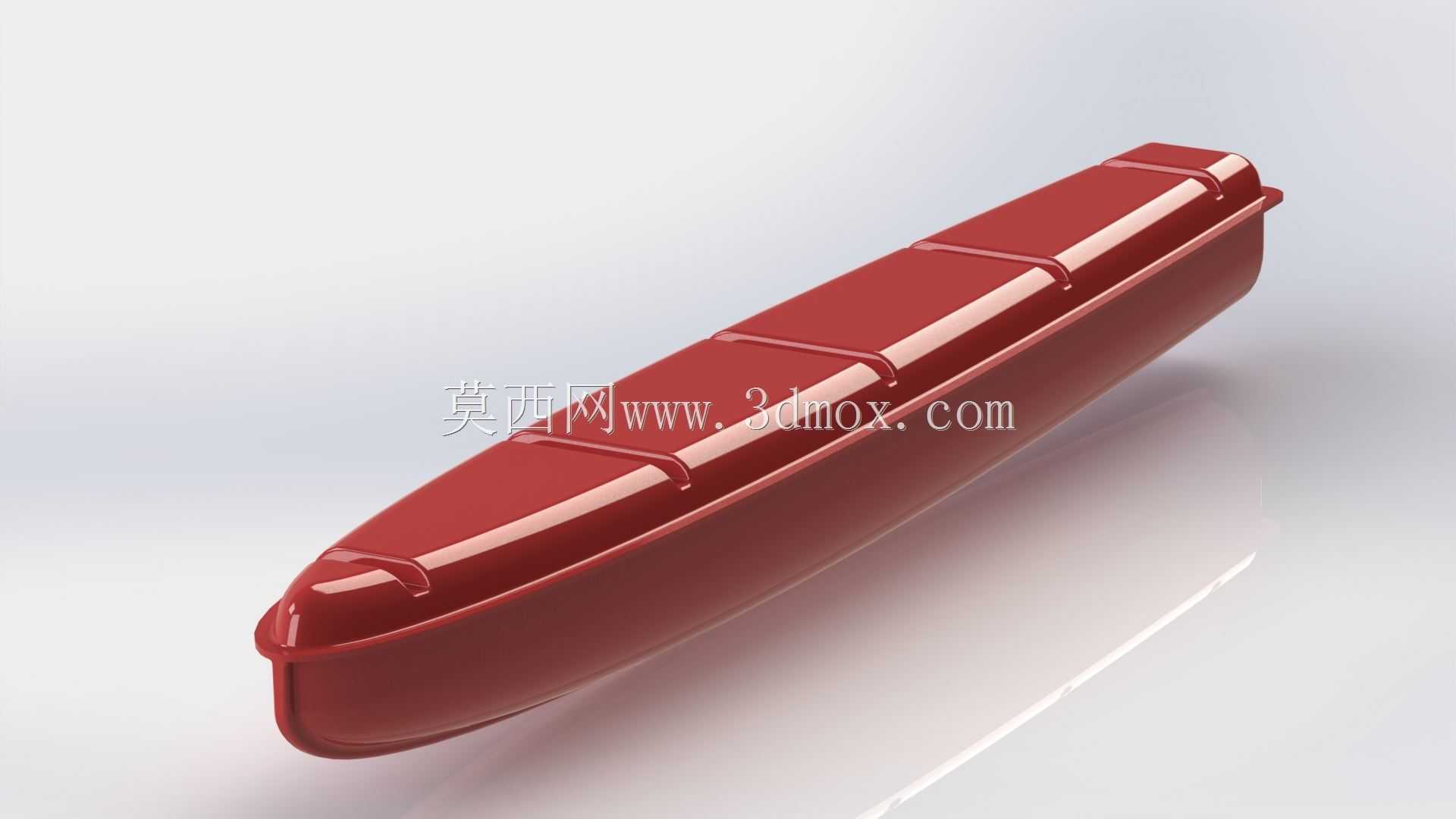

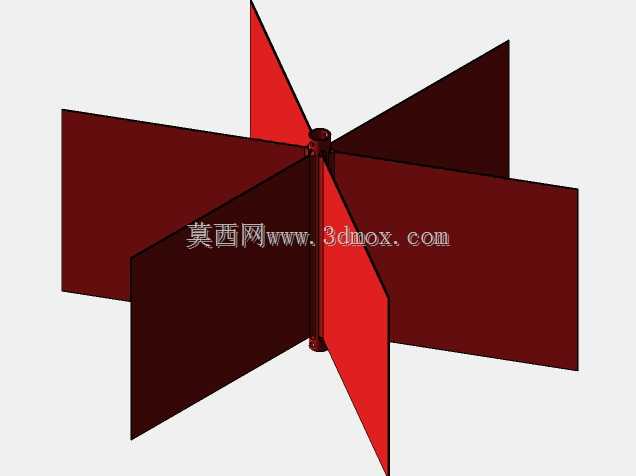

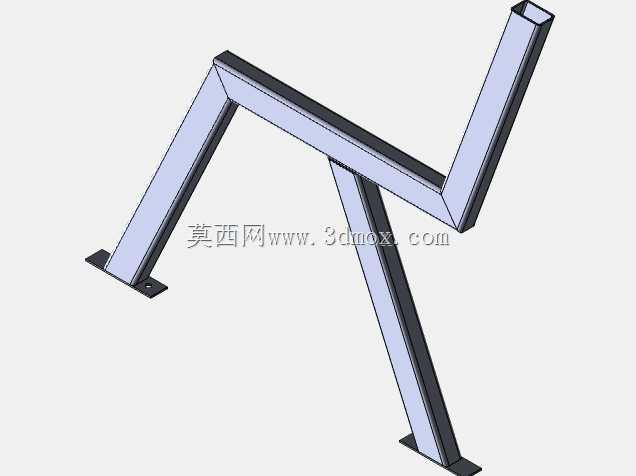

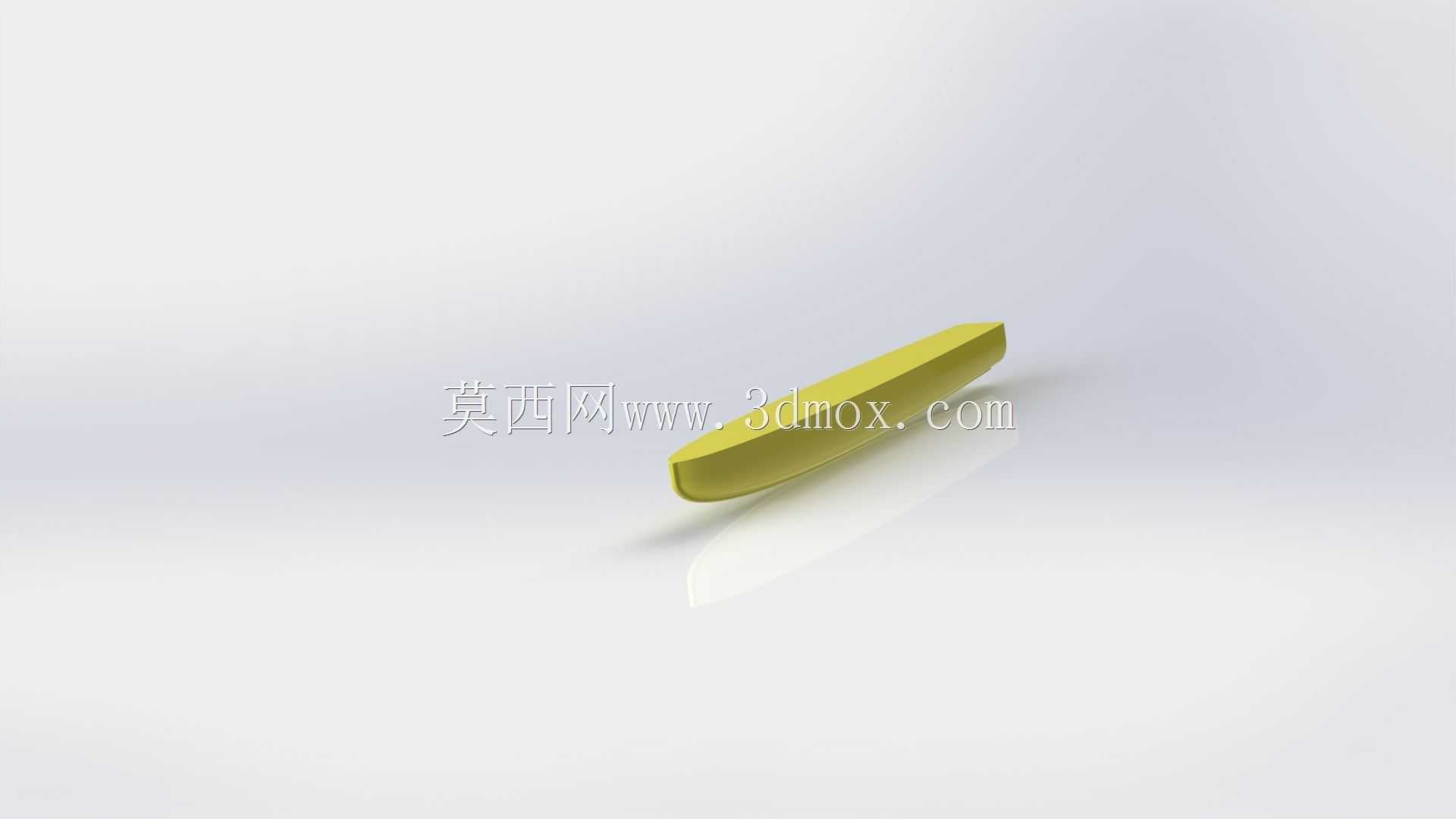

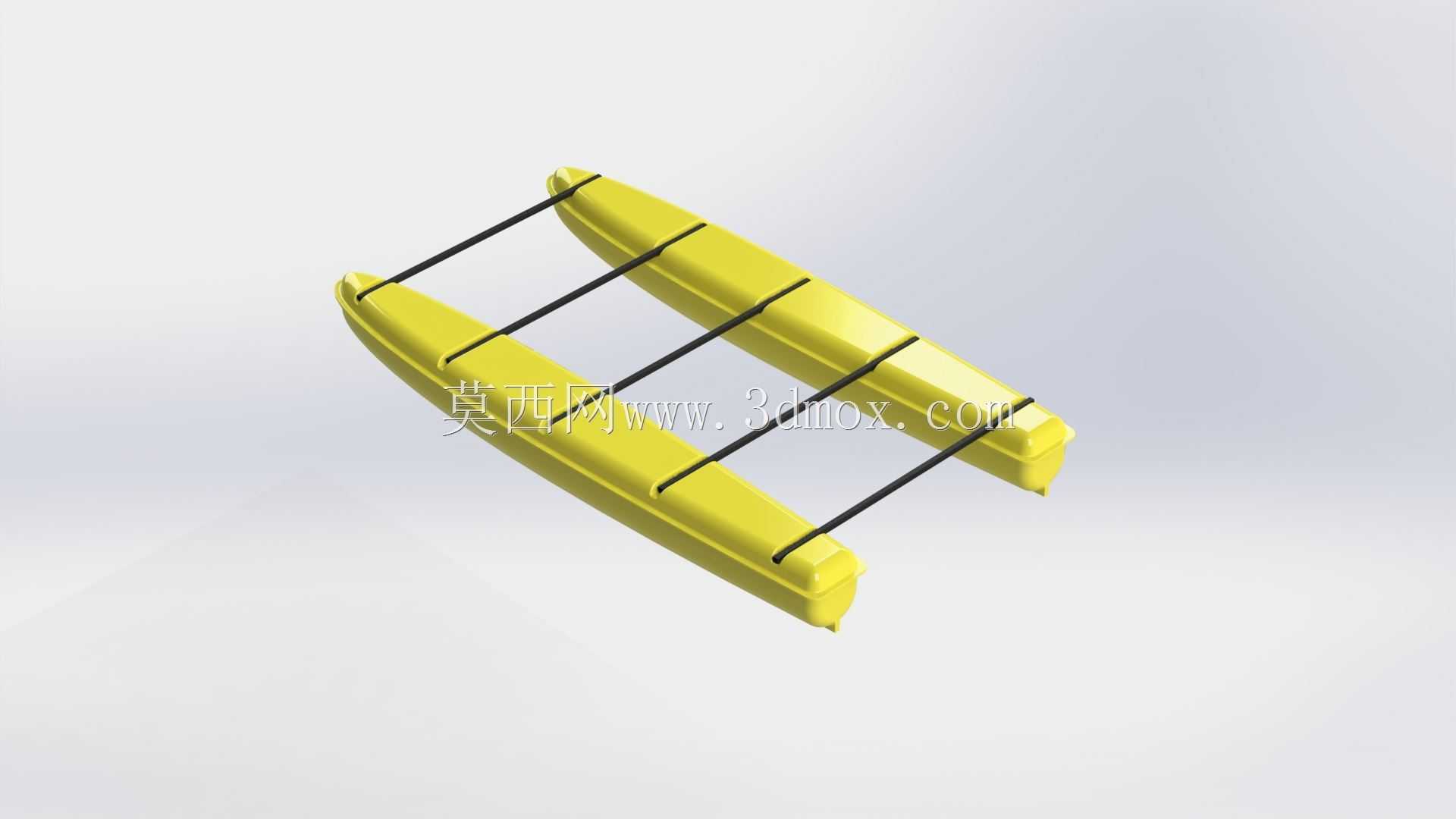

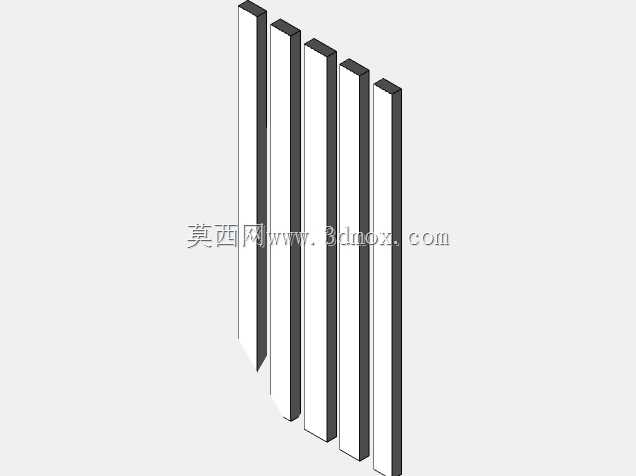

这款双浮筒结构的脚踏游船，主要面向城市公园景观水域、近郊休闲度假区浅水区、农家乐经营性水上游乐场景使用，可承载两名乘员完成水面休闲游览、轻度水上互动活动，吃水深度控制在0.3米以内，仅适配水深不低于0.5米的平静内陆水域，禁止在通航河道、流速超过0.5m/s的自然水域以及浪高超过0.15米的开阔水面使用。整体采用双浮筒对称布局，两个高密度聚乙烯吹塑成型的浮筒平行布置，浮筒之间通过镀锌方管焊接的框架结构刚性连接，框架间距预留足够的腿部活动空间，中间位置安装脚踏传动机构与座椅支撑结构，尾部设置悬挂式舵片，通过座椅旁的操纵杆连接实现转向控制，浮筒表面做防滑纹理设计，边缘设置一体化的系绳孔与防撞凸起，避免靠岸时壳体直接碰撞硬质驳岸造成破损。建模阶段先确定浮筒的水线面参数，根据单浮筒排水体积匹配整船满载重量，确保浮心与重心在纵向、横向的偏移量控制在安全范围内，避免航行时出现侧倾或者栽头问题；先绘制浮筒的截面轮廓线，通过放样命令生成浮筒实体，抽壳后预留内部加强筋的安装位，再绘制连接框架的方管截面，沿预设的装配路径扫描生成框架结构，逐一添加座椅安装座、脚踏轴固定座、舵片铰接座的细节特征，最后完成标准件的装配与干涉检查，重点验证脚踏曲柄转动时与框架、座椅的间隙，避免实际装配后出现运动卡滞。座椅采用倾斜靠背设计，靠背角度设置为110度，适配多数成年人的坐姿需求，脚踏曲柄的回转半径设置为160毫米，匹配普通人腿部踩踏的发力行程，传动结构采用链传动将脚踏动力传递至尾部的水下叶轮，传动比设置为1:2.4，保证正常踩踏频率下船速可以达到3-5km/h的休闲游览速度，框架表面做喷塑防腐处理，所有涉水金属件均采用镀锌材质，避免长期接触水面出现锈蚀问题。建模过程中需要反复校核浮筒的安装孔位与框架的连接位置公差，连接螺栓全部采用不锈钢标准件，装配后浮筒与框架之间加装橡胶减震垫，减少航行时的震动传递到座椅位置，提升乘坐舒适度，舵片的转动角度设置为左右各35度，保证小范围水域内可以灵活转向掉头，不需要过大的回转半径。
