船舶全向旋转方位吊舱推进装置结构

项目分类:3D模型 发布时间:2021-09-22 ID:280092
  • 船舶全向旋转方位吊舱推进装置结构
  • 船舶全向旋转方位吊舱推进装置结构
  • 船舶全向旋转方位吊舱推进装置结构

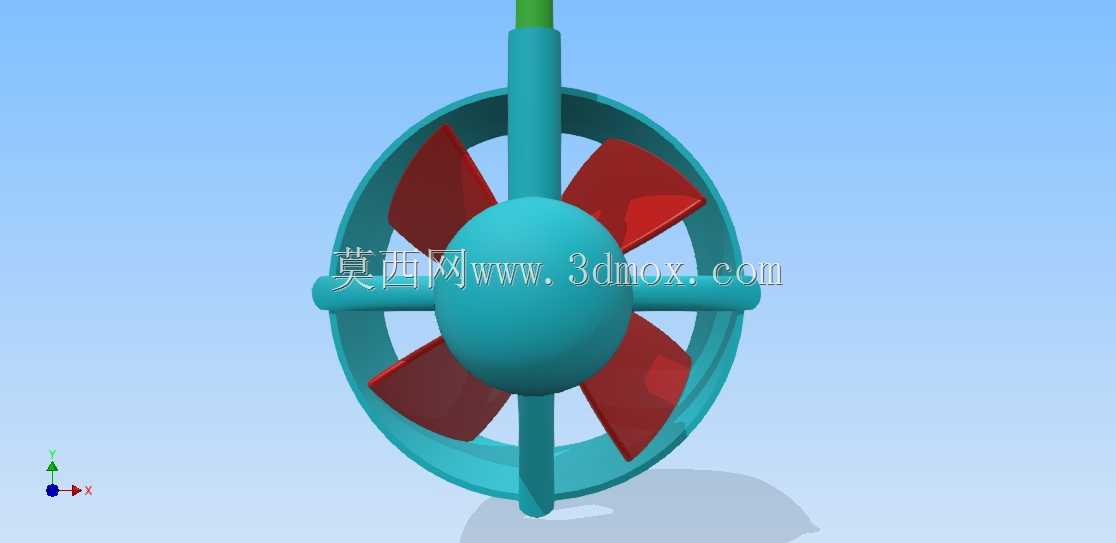

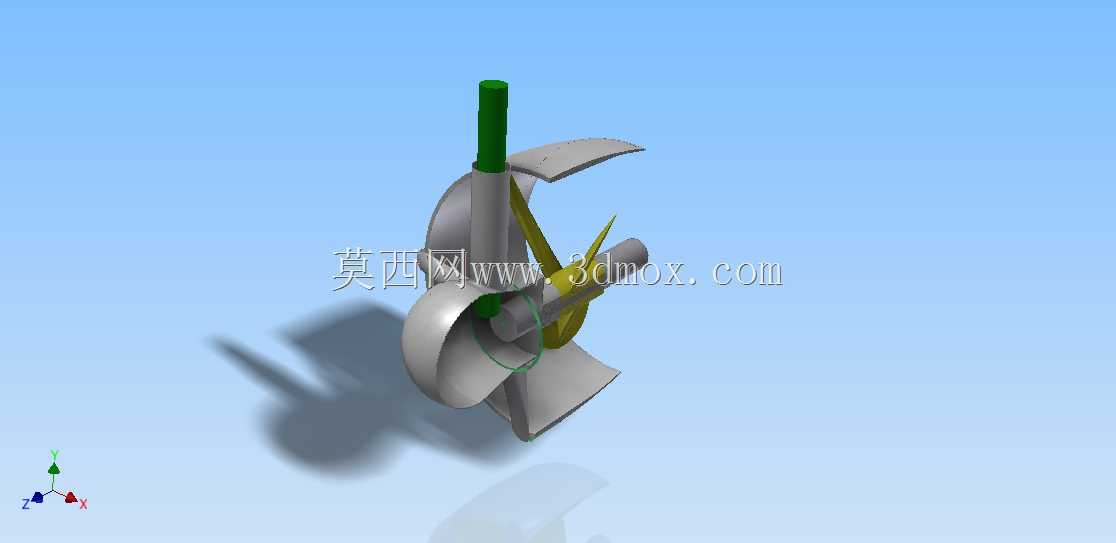

做船舶动力系统配套设计时,这类全回转吊舱推进装置的适配场景非常明确,主要面向内河作业拖轮、港作拖船、近海工程辅助船以及具备动力定位需求的海工平台,区别于传统轴系推进搭配独立舵系的结构,这套装置把动力输出、转向功能整合在同一个水下吊舱单元内,不需要单独设置舵叶,就能实现360度任意方向的推力输出,船舶靠离泊时不需要反复调整车舵配合,甚至可以实现原地回转、横向平移的操纵效果,在狭窄港池、风浪流复杂的作业水域,操纵效率比传统推进形式高40%以上。从功能特性上看,这套装置的核心结构分为上部舱内回转支撑单元、中部垂直传动轴系、下部导流罩内的螺旋桨推进单元三个部分,外部的环形导流罩一方面可以梳理进水流场,减少螺旋桨叶尖的涡流损耗,提升推进效率,另一方面可以对桨叶形成物理防护,避免靠泊时碰撞水下障碍物、或者缠绕漂浮杂物打坏桨叶;中心的纺锤形导流帽可以引导水流均匀进入桨叶盘面,降低水流经过桨毂位置的紊流阻力,四叶大侧斜桨的选型也是针对低速大推力工况设计,能降低桨叶工作时的振动和水下噪声。设计这套结构的三维模型时,首先要明确安装边界:上部回转基座的法兰尺寸要匹配船体舱底的开孔尺寸,预留足够的密封安装面,避免航行时舱底漏水;吊舱的垂直长度要匹配船舶设计吃水,保证螺旋桨完全浸没在水面以下,同时不能超出船舶设计的基线以下过多,避免搁浅时直接撞击吊舱本体;导流罩的外径要和船体尾部的型线做适配,减少尾部突出结构带来的航行阻力。建模过程遵循从骨架到细节的顺序,先在Inventor里搭建整体参数化骨架,确定回转中心轴线、螺旋桨轴线、导流罩型线的关键控制点,先做出上部安装法兰、回转支撑座的实体结构,再沿着垂直轴线做出吊舱的立柱外壳,之后构建下部导流罩的环形曲面,通过扫掠、放样做出中心导流帽的流线型实体,螺旋桨部分先做出单个桨叶的翼型截面,沿着桨叶的径向扭转角度逐段调整截面参数,完成单个叶片后通过环形阵列得到四个均匀分布的桨叶,最后添加十字形的支撑筋结构,连接中心导流帽、立柱和外部导流罩,保证整体结构的连接刚度,建模过程中要注意各个转动部件的间隙预留,比如回转部分和固定基座之间的密封槽位置、桨叶和导流罩内壁的安全间隙,避免实际装配时出现干涉。这类吊舱推进装置相比传统舵桨结构,省去了长长的轴系穿过船体的结构,船体尾部的线型设计可以更灵活,舱内空间利用率更高,日常维护时可以直接把吊舱整体从船体底部拆卸,不需要进船坞抽轴检修,对于作业周期紧张的港作船舶来说,能大幅减少停航维护的时间。
