常平架万向陀螺仪3D打印结构设计

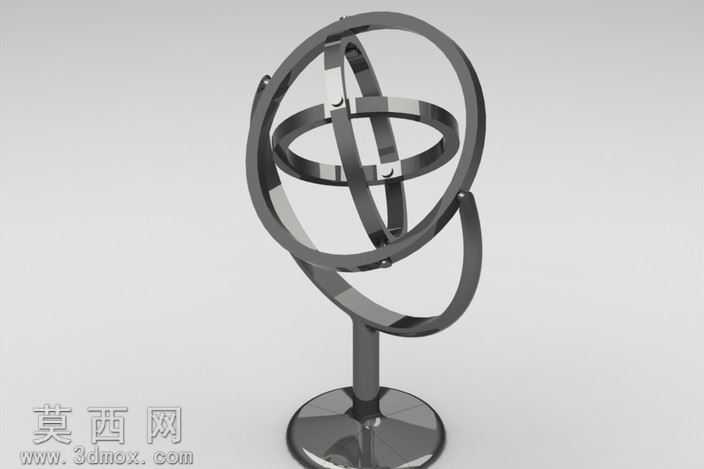

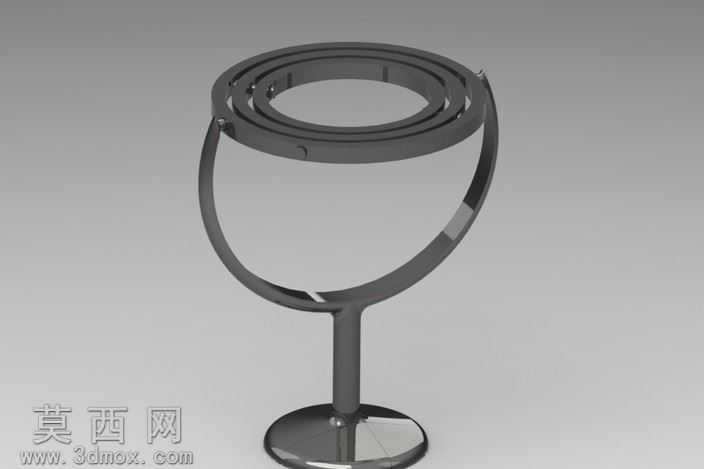

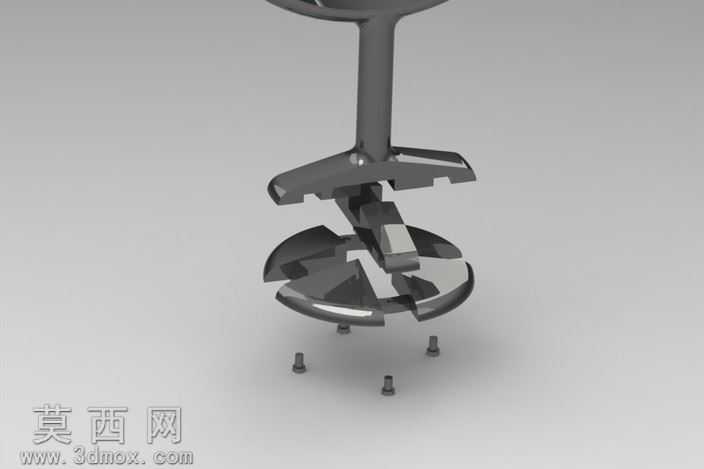

本作品为适配桌面级FDM3D打印场景设计的常平架万向陀螺仪结构，整体采用三维参数化建模方式完成，建模过程中优先考虑无支撑打印的工艺需求，对所有环形构件的连接节点做了自支撑角度优化，将所有悬空面的倾斜角度控制在45度以上，避免打印过程中产生多余的支撑耗材，同时减少后期支撑拆除的工作量，保证构件表面的成型质量。整体结构采用三层嵌套环形框架设计，最内层为陀螺仪核心承载环，中间两层为正交布置的万向转动环，最外层连接一体式柱状底座与圆形配重底盘，各环之间采用嵌入式小凸轴作为转动连接结构，建模时对凸轴与轴孔的配合公差做了针对性调整，将配合间隙控制在0.2毫米范围内，既保证转动过程的顺滑无卡顿，又避免间隙过大导致的结构晃动问题。底座部分采用一体化加厚设计，底部圆盘做了边缘圆角处理，既提升放置时的稳定性，又避免打印过程中出现边缘翘曲的问题。材质渲染阶段采用哑光深灰色金属质感材质，模拟铝合金喷砂后的表面效果，对各环的转动接触面做了轻微的高光处理，突出结构的运动属性，底座部分添加细微的磨砂纹理，增强放置时的视觉稳重感。设计过程中针对3D打印的收缩特性做了尺寸补偿，将整体原始尺寸控制在6英寸以上，避免尺寸过小导致的凸轴结构强度不足、公差失效出现锁死的问题，所有连接部位均做了圆角过渡处理，减少打印过程中的应力集中，避免构件出现开裂变形。整个模型拆分后无独立零散小部件，打印时无需额外组装定位结构，各环之间的连接在打印过程中可一次性成型，无需后期额外装配销轴等紧固件，大幅降低3D打印的制作门槛，同时保证整体结构的转动灵活性，能够完整实现常平架的万向随动功能，可作为3D打印的教学演示模型、趣味机械摆件使用。
