三叶曲面结构螺旋桨工程设计方案

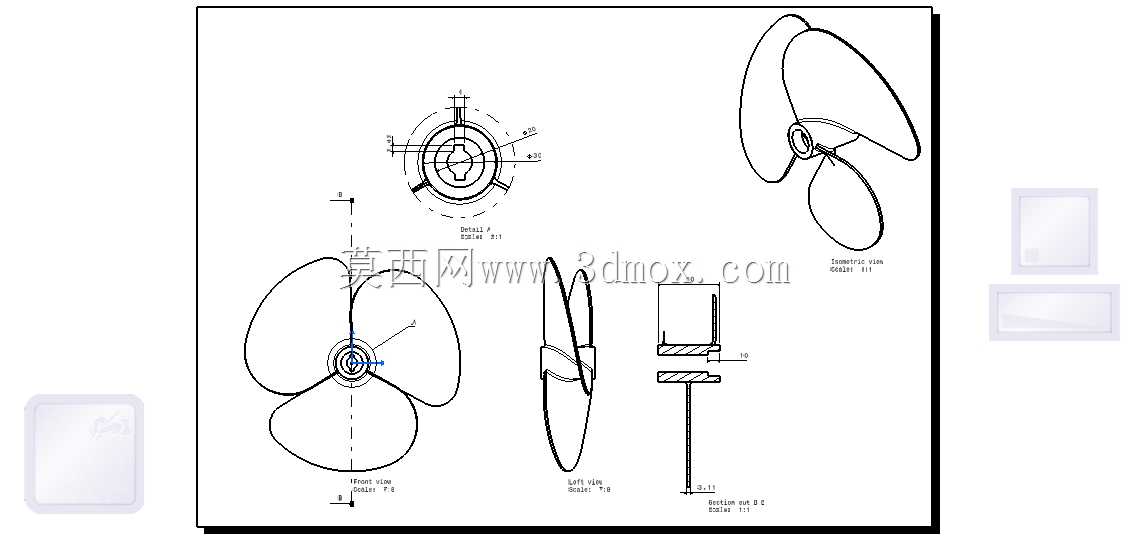

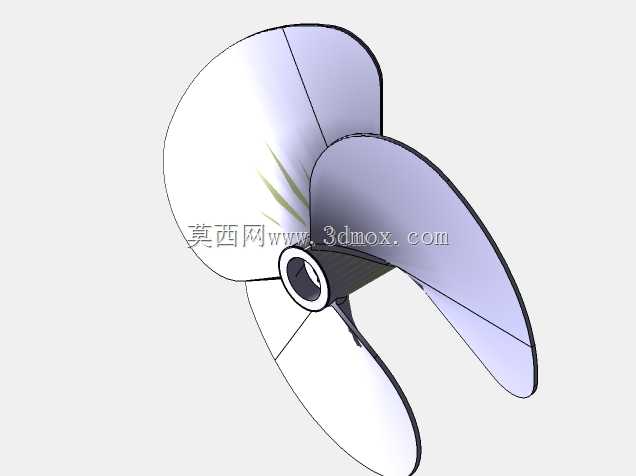

日常做流体推进类部件建模时，这类三叶螺旋桨是很常见的结构，常应用在小型船舶舷外机、风冷设备送风单元、低载荷水下推进装置上，核心作用是将转轴输出的旋转扭矩转化为轴向的流体推力，不同应用场景下对桨叶曲面的弧度、叶梢倾角、安装轴孔的配合公差要求差异很大。做这个模型的时候，最先要明确的是安装边界条件：桨毂中心的轴孔要匹配对应输出轴的直径，键槽尺寸要和传动键的规格对应，保证扭矩传递过程中不会出现打滑，桨叶的最大回转直径不能超出安装位的防护边界，避免运转时和外围护罩、壳体发生剐蹭。建模时先从桨毂部分入手，先绘制中心轴孔的回转截面，旋转生成桨毂的基体结构，提前预留好键槽的切除位置，保证轴孔的圆柱度符合装配要求。接下来处理桨叶部分，这部分是建模的核心，先在距离桨毂端面指定距离的基准面上绘制单个桨叶的根部轮廓，再根据流体推力需求确定不同半径位置的翼型截面，每个截面的安装角要随半径增大逐步减小，抵消不同线速度带来的攻角差异，避免叶尖位置出现流体分离。单个桨叶曲面生成后，通过圆周阵列生成其余两个叶片，阵列时要保证三个叶片的角度偏差控制在合理范围内，避免运转时出现动不平衡量过大的问题。之后处理桨叶和桨毂的过渡位置，做圆角过渡处理，减少应力集中，同时降低流体经过该位置时的阻力。建模过程中要反复核对每个截面的弦长、拱度参数，保证桨叶曲面的顺滑度，避免出现曲面褶皱、曲率突变的问题，这些缺陷不仅会影响实际运转时的推进效率，还会增大运转噪音，甚至引发结构共振。完成整体结构后，还要检查安装端面的平面度，保证和输出轴法兰贴合时没有间隙，锁紧螺母的配合螺纹位置要预留足够的轴向空间，避免装配时出现干涉。这类结构在实际使用中，桨叶的曲面精度直接影响推进效率，建模时的参数选择要结合实际工况的转速、流体密度做调整，不能直接套用通用参数，比如水下使用的桨叶和送风用的桨叶，翼型曲率、厚度分布的差异就非常明显。
