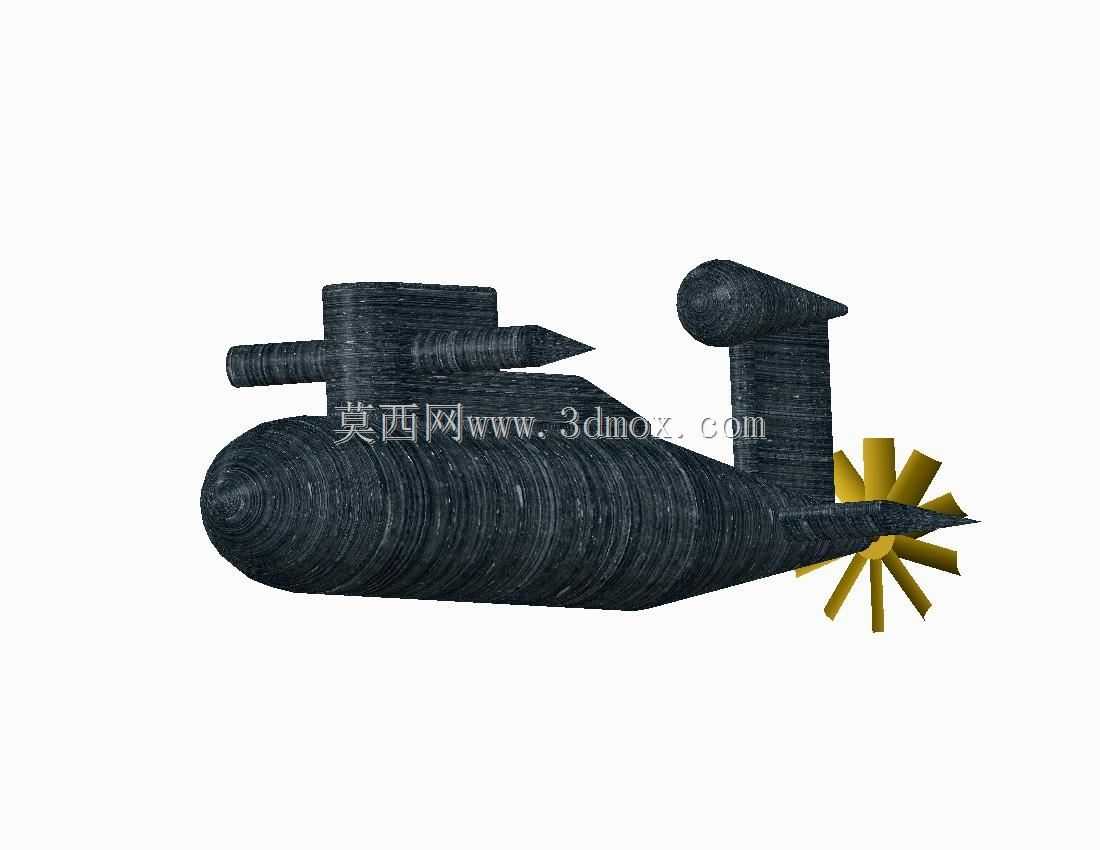

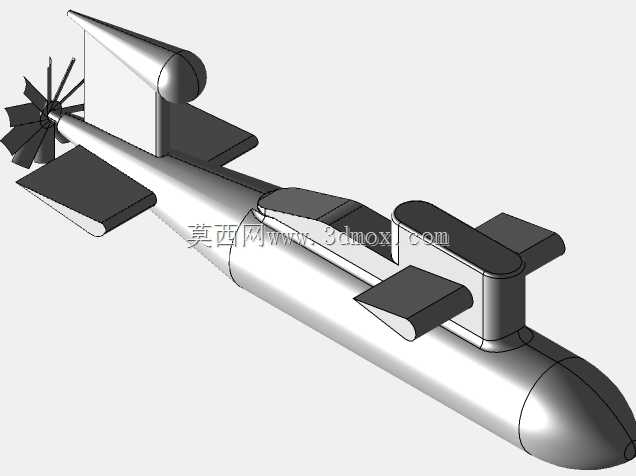

弹道导弹核潜艇外观结构三维数模

做这个潜艇数模的时候，最先要捋清楚的是水下航行的水动力边界，整个艇体采用拉长水滴型构型，不是早期常规潜艇的直艏柱设计，艏部做了圆润的椭球过渡，能降低水下高速航行时的摩擦阻力，同时给艏部主被动声呐基阵留出足够的安装空间，不会因为线型突变产生流噪干扰声呐探测精度。指挥台围壳布置在艇体中前部，做了填角处理，和艇身衔接的位置没有直角结构，能减少围壳舵工作时的紊流影响，围壳内部预留了潜望镜、通信天线、通气管的升降通道空间，围壳舵采用可收放设计，在靠泊或者穿越冰区的时候能完全收回到围壳内部，避免结构磕碰损坏。艇身中段的导弹舱段是整个模型的核心结构区，这里的外壳做了轻微的外凸处理，匹配潜射弹道导弹的发射筒长度，发射筒盖采用一体化凹入式设计，关闭的时候和艇身外表面完全齐平，不会额外增加航行阻力，每个发射筒的定位基准都和艇体纵轴线保持平行，保证导弹出筒时的初始姿态稳定。艉部采用十字型操纵面布局，垂直舵和水平舵的舵轴交点和艇体回转中心重合，舵面的偏转角度范围按照实际操纵需求做了限位，不会出现舵面和螺旋桨干涉的情况，推进装置采用泵喷推进结构，前置的定子导叶能提前梳理进水流场，后置的转子叶轮被环形导流罩完全包裹，相比传统螺旋桨能大幅降低空泡噪声，提升水下航行的隐蔽性。建模的时候先从艇体的纵剖面型线开始搭建，用样条曲线把各个站位的型值点连顺，通过旋转命令生成基础艇体曲面，之后再把指挥台围壳、导弹舱凸起、艉舵这些附加结构通过曲面剪裁、布尔运算整合到主艇体上，泵喷部分单独做子装配，先画好导流罩的回转曲面，再阵列定子导叶和转子叶片，最后把整个推进单元和艉部端面做同轴配合。整个模型的外形尺寸按照实际艇体的比例缩放，安装边界上要注意各个外伸结构的最大轮廓尺寸，比如围壳的最高点、艉舵的最外端、泵喷导流罩的后端点，都要和艇体主基准面对齐，方便后续做水动力仿真或者展示装配的时候不会出现坐标偏移。这类模型主要用于船舶工程的教学演示、水下装备的构型展示，也可以作为水动力仿真的基础数模，帮助设计人员快速验证线型优化的效果，在做结构干涉检查的时候，能直观看到各个舱段附件和主艇体的衔接位置是否存在结构冲突，减少后续详细设计阶段的返工量。
