三叶曲面螺旋推进式船用螺旋桨

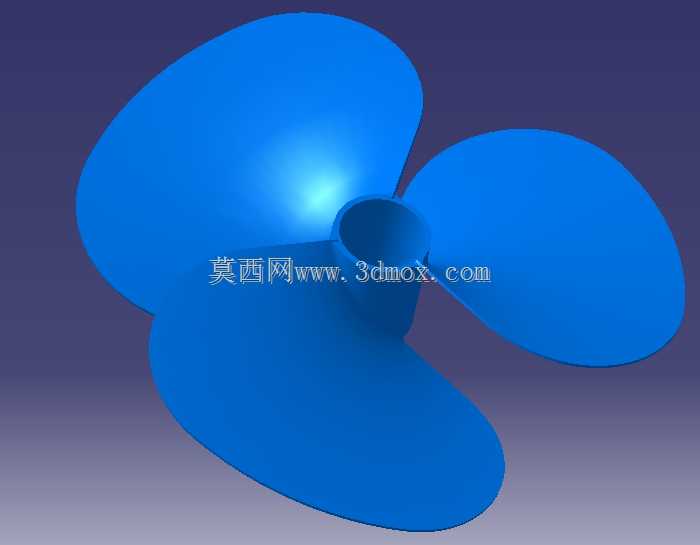

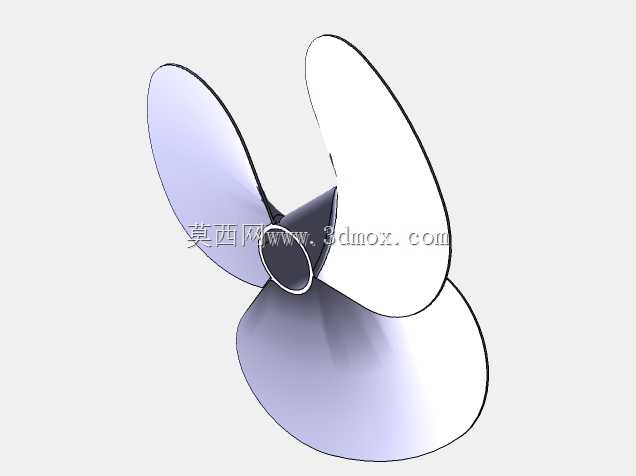

这类三叶螺旋推进部件，核心应用场景集中在小型内河船舶、无人作业艇、休闲游艇的水下动力输出端，直接承担将主机轴系的旋转扭矩转化为轴向推进力的作用，实际运行中需要匹配对应转速的动力输出端，兼顾推进效率与流场扰动控制，避免叶尖涡流带来的额外功率损耗。从功能特性来看，三叶构型相比两叶桨在同等盘面比下拥有更均匀的推力输出，运行时的轴系振动幅度更小，相比四叶桨则拥有更低的水阻损耗，适配中小功率的船用动力单元。设计过程中首先要确定桨毂的安装边界，桨毂中心的锥孔需要匹配标准船用尾轴的锥度配合尺寸，保证扭矩传递过程中无打滑、无偏心，桨毂的轴向长度要覆盖尾轴的锁紧螺母安装位，预留足够的轴向定位空间，叶片与桨毂的过渡位置采用大圆角顺滑衔接，避免长期受水流交变应力出现应力集中导致的根部裂纹。叶片的曲面构型是整个设计的核心，每个叶片的截面从根部到叶尖采用渐变的翼型剖面，螺距从根部向叶尖逐步递减，抵消不同旋转半径下的线速度差，让整个叶片工作面的水流推力分布更均匀，叶尖位置做圆弧收边处理，减少切割水流时产生的空泡效应，降低运行噪音与叶尖气蚀损伤。建模阶段先绘制桨毂的基础回转实体，确定中心安装孔的尺寸与键槽位置，再以桨毂中心为原点建立旋转阵列基准，绘制单个叶片的各截面轮廓线，通过曲面放样生成单个叶片的实体，与桨毂做布尔合并后完成圆周阵列得到三个均匀分布的叶片，之后对所有棱边做倒圆角处理，最后通过曲面曲率分析检查整个叶片工作面的光顺度，避免出现曲面褶皱影响流体动力学性能。实际选型时需要注意，该类螺旋桨的安装端面要与尾轴的定位台阶完全贴合，叶片外缘与船体导流罩的内壁间隙要控制在合理范围，既不能因为间隙过小出现运转剐蹭，也不能因为间隙过大导致叶端流场泄漏降低推进效率，建模完成后可通过流体仿真模块模拟不同转速下的推力输出与流场分布，调整曲面参数匹配对应动力的最佳效率区间。
