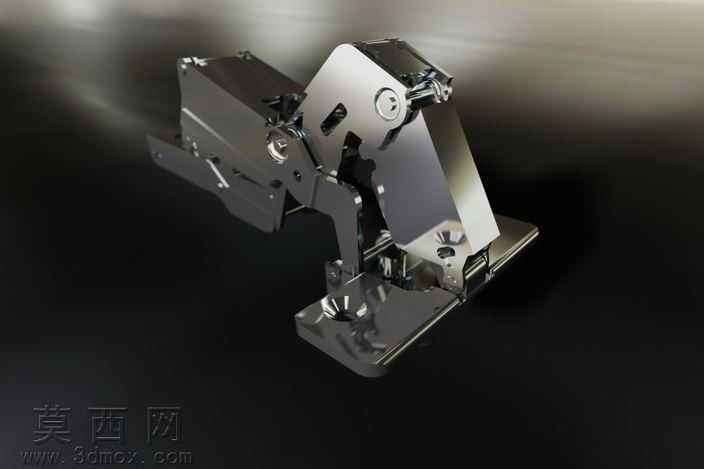

德国海福乐165度柜门阻尼铰链三维结构

本模型为大角度柜门阻尼铰链的三维参数化建模成果，建模过程严格参照实物的装配逻辑与运动轨迹完成，首先通过测绘获取铰链各组成部件的精准尺寸，涵盖固定底座、铰接臂、阻尼缓冲组件、杯状固定座、连接销轴等核心零件，在三维建模环境中逐一对单个零件进行特征建模，通过拉伸、切除、旋转、倒角等基础特征完成零件基体构建，针对铰接位置的异形曲面、阻尼模块的卡槽结构采用曲面放样、异形切除等高级特征完成细节还原，确保每个零件的尺寸公差与实物匹配，避免装配过程中出现干涉问题。装配阶段严格按照实际产品的装配顺序添加配合约束，对销轴连接位置添加同轴心配合与旋转自由度限制，对底座与柜门、柜体的安装面添加重合配合，完整还原铰链165度开合的运动行程，同时对内置的阻尼缓冲结构进行运动仿真验证，确保开合过程中阻尼段的行程与实际产品一致，不会出现运动卡顿、穿模等问题。材质与渲染阶段，针对铰链的金属基材赋予抛光不锈钢材质，调整材质的反射率、粗糙度参数还原金属亮面质感，对阻尼组件的塑料部件赋予哑光工程塑料材质，区分不同部件的材质质感差异，渲染时采用影棚布光方式，通过主光、辅光、轮廓光的搭配突出铰链的金属光泽与结构层次感，清晰展现各部件的衔接关系。设计过程中重点考量铰链的承重结构与开合角度的适配性，165度的大开合角度能够满足大尺寸柜门的全开需求，内置的阻尼结构能够实现柜门关闭时的缓冲效果，避免柜门碰撞产生噪音与损伤，模型完整还原了铰链的调节结构，包括底座的前后、上下调节螺丝位，能够直观展现安装后的调节逻辑，可用于家具五金的结构演示、安装指导以及定制家具的配套设计参考，帮助设计人员直观了解大角度铰链的安装空间需求与运动边界，提前规避柜门开合过程中与柜体的干涉问题。
