车载双输入直流蓄电池充电装置结构设计

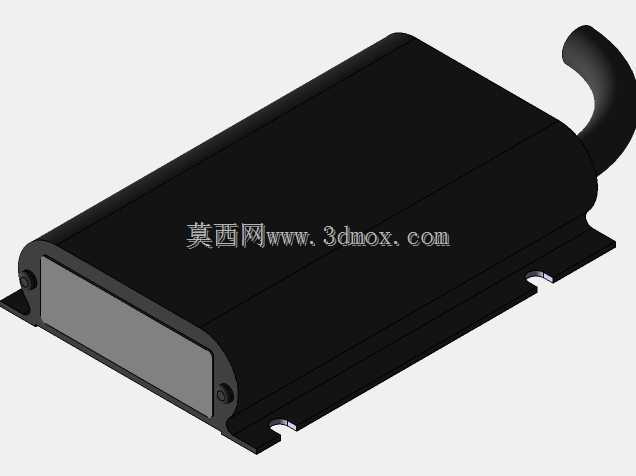

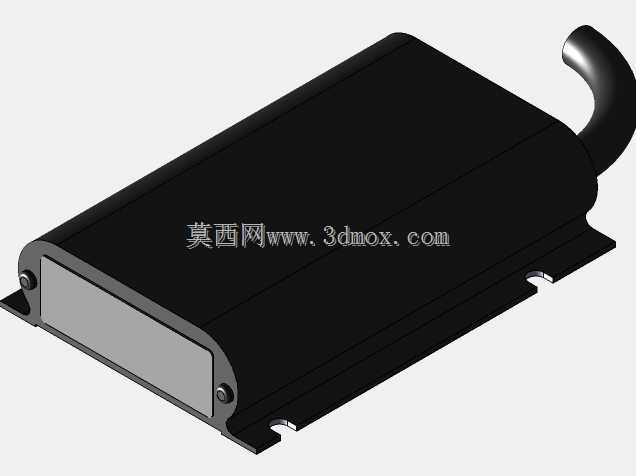

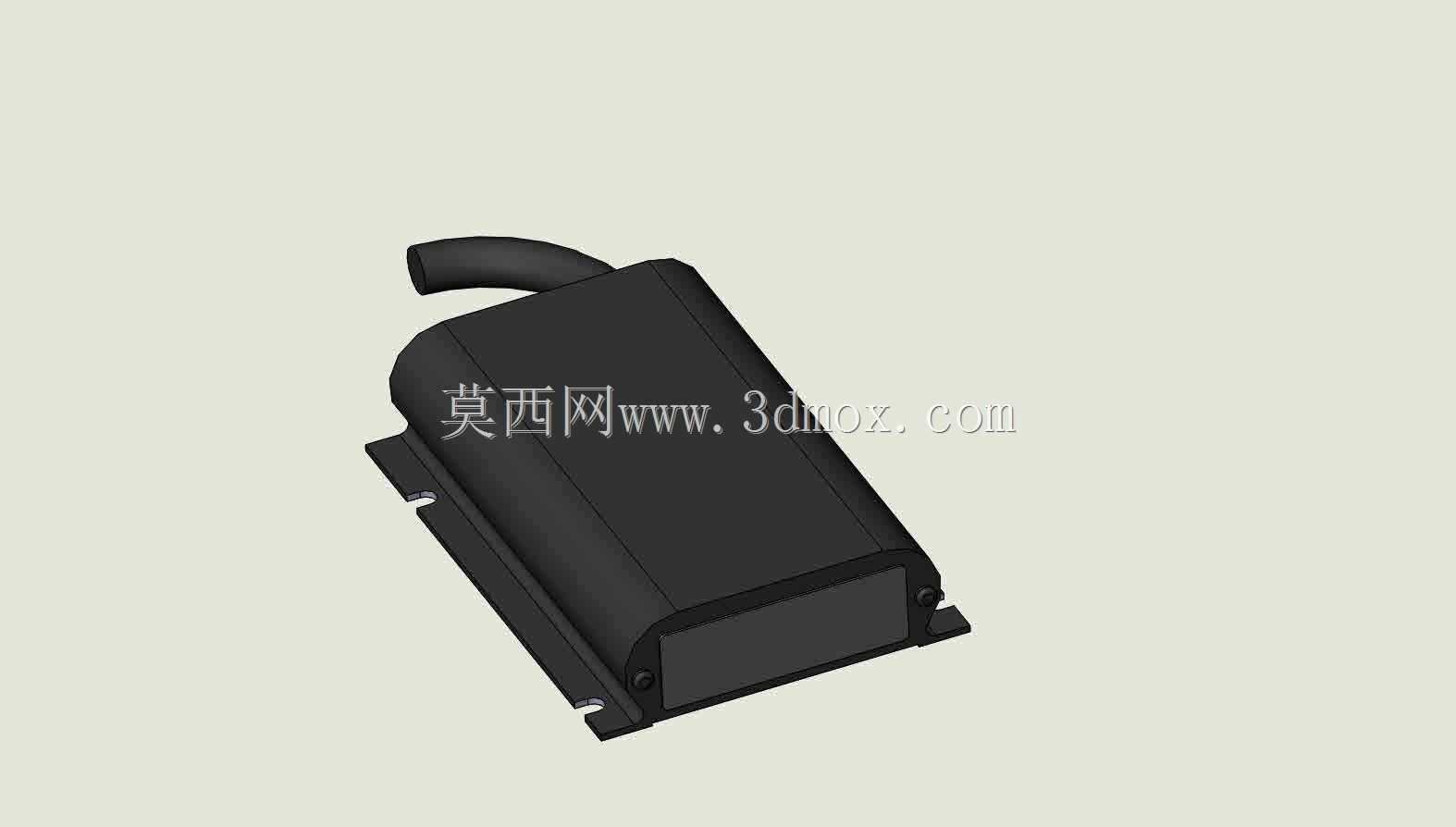

在越野房车、长途作业特种车辆、户外救援车辆的电气系统搭建中，双回路蓄电池供电是保障车载设备持续运行的常见方案，这类场景下主蓄电池负责车辆启动供电，辅助蓄电池为车载冰箱、通讯电台、户外作业工具、应急照明等外接负载供电，行车过程中完成辅助蓄电池的补能是这类电气系统的核心需求，本次建模的车载直流充电器正是针对这类场景开发的专用补能设备。该设备额定适配12V车载电气系统，额定输出电流25A，支持双路输入源切换，可在车辆行驶过程中自动识别主蓄电池电压状态，在不影响主蓄电池正常启动供电能力的前提下，将车载发电机的输出电能转换为适配辅助蓄电池的充电参数，实现辅助蓄电池从亏电到满电状态的全程智能补能，避免行车过程中主蓄电池被辅助负载过度消耗导致车辆无法启动的问题。从结构设计层面来看，这款充电器采用全密封硬质塑料外壳，主体为长方体造型，侧面预留带安装孔的固定耳片，安装时可通过螺栓直接固定在车辆发动机舱周边的钣金支架或者车厢内的电器安装板上，安装边界需要预留接线端的走线空间，出线端采用一体式防水护套结构，引出的线束直接对接车载主蓄电池、辅助蓄电池以及信号检测线路，外壳表面做了防滑纹理处理，同时兼顾散热与密封防护需求，可适应车载场景下的振动、温差变化以及灰尘、溅水等复杂使用环境。建模过程中首先在SolidWorks软件中绘制外壳主体的拉伸草图，确定整体长宽高的基础尺寸，之后通过抽壳命令完成壳体壁厚设置，再单独绘制两侧的安装固定耳，通过拉伸凸台与壳体主体合并，预留的安装孔位置严格匹配车载电器通用安装孔距标准；接着绘制内部腔体的限位筋结构，用于固定内部的PCB电路板与散热组件，出线端的护套部分通过扫描命令完成弯曲线束的造型，再配合曲面切除完成护套与壳体的配合结构；最后对壳体表面的拼接缝、固定螺丝孔位做细节处理，完成整体装配后添加外观材质，黑色哑光塑料材质匹配实际产品的外观质感，渲染阶段调整光源角度还原车载电器的实际视觉效果。建模过程中需要重点关注安装耳的强度校核位置，固定孔周边做了加厚处理，避免车辆长期振动导致安装位开裂，同时壳体内部的散热筋布局要贴合内部功率器件的位置，保障热量可以顺利传导到外壳表面散发，不需要额外加装散热风扇即可满足25A持续输出的散热需求，全密封结构也避免了车载环境下的潮气、灰尘进入设备内部造成电路故障。
