小型载人潜水探测运载舱结构设计

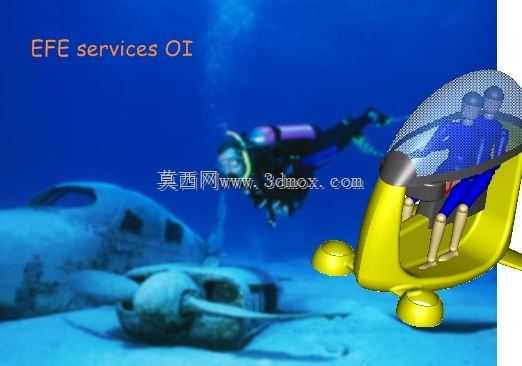

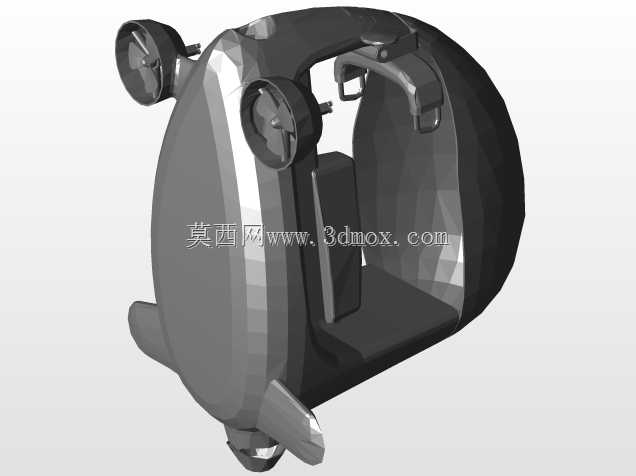

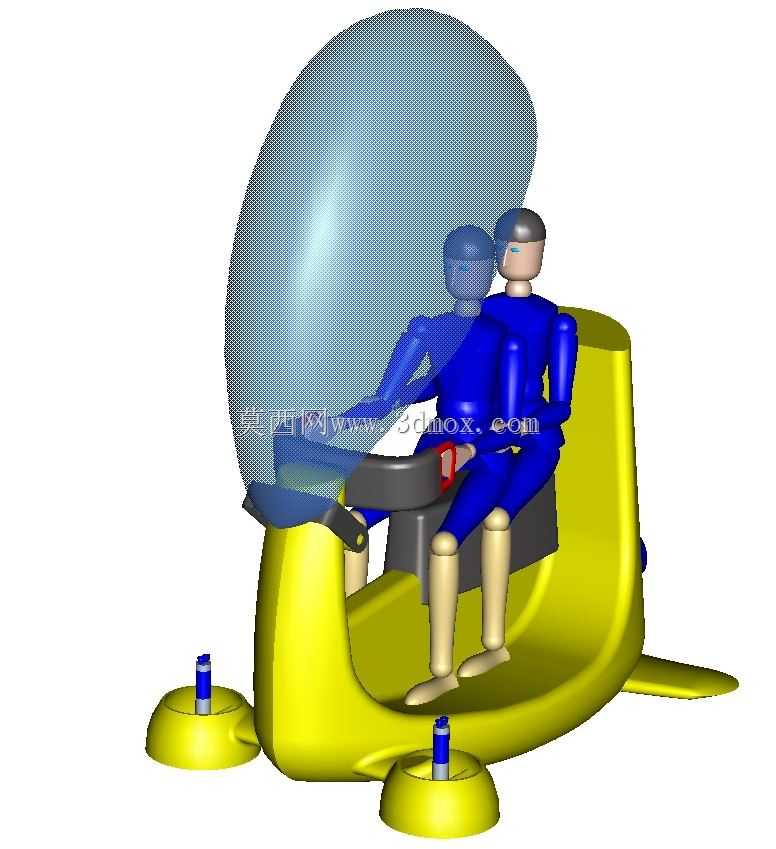

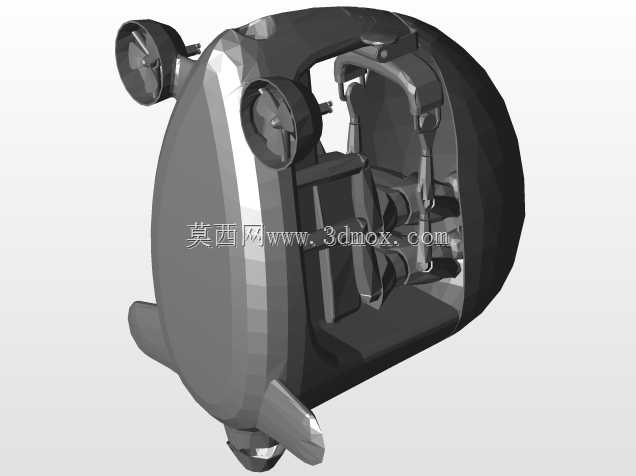

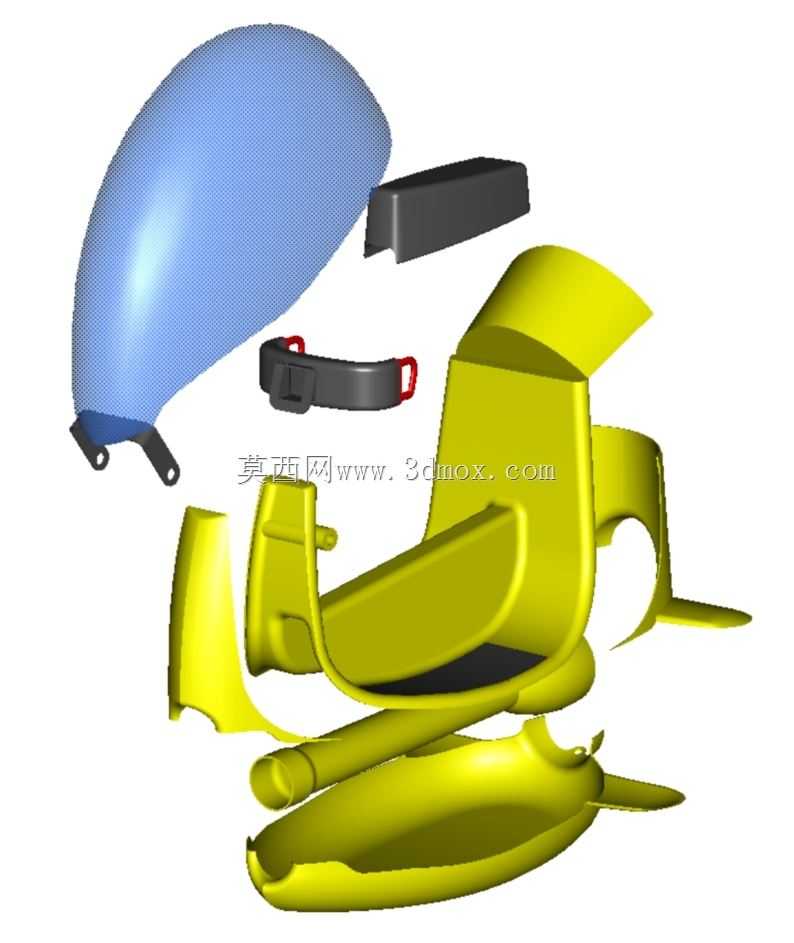

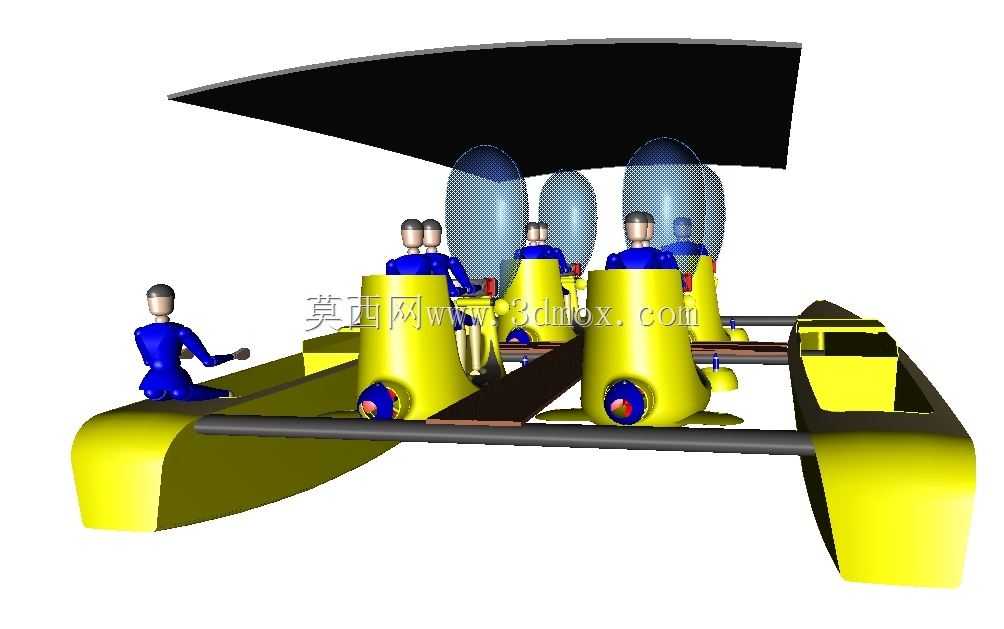

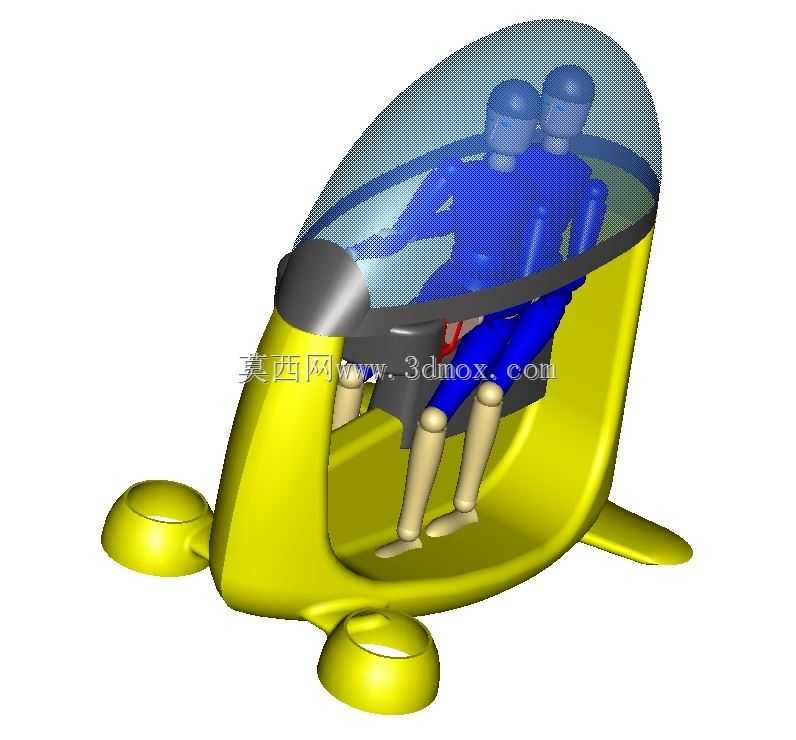

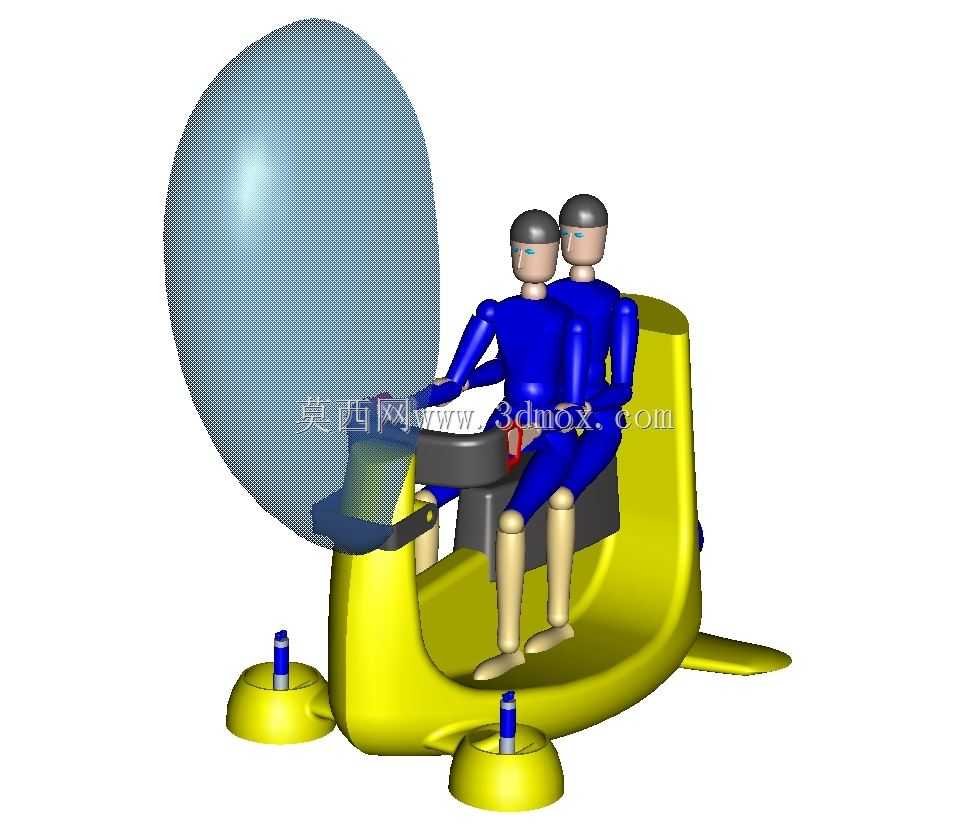

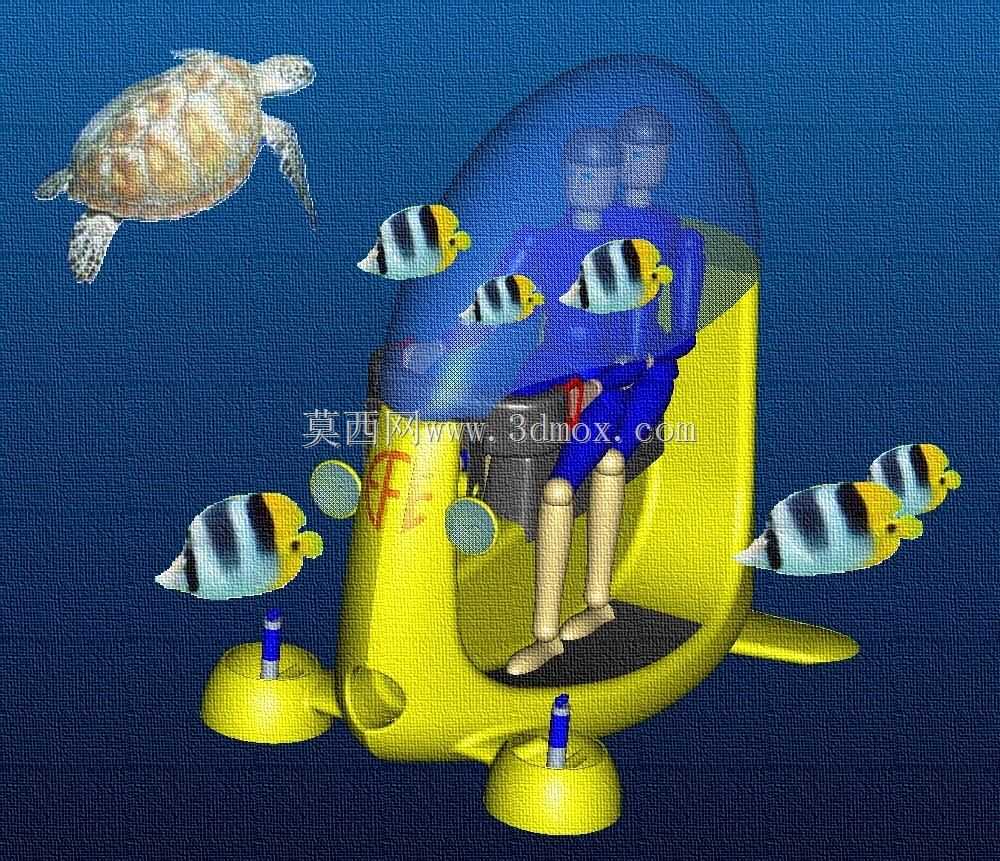

这款水下载人运载舱的三维建模工作，最初是围绕近岸浅海的科考探测需求启动的，日常作业场景覆盖水深300米以内的珊瑚礁普查、水下管线巡检、近海水文观测等任务，可搭载1名操作人员完成最长4小时的水下巡航作业，相比大型载人潜水器，它的部署成本更低，不需要配套大型母船吊装，普通作业渔船就能完成布放回收，很适合近海常态化的短周期探测任务。从结构设计逻辑来看，整体采用蛋形耐压壳体构型，这种曲面构型相比圆柱形舱体能更均匀分散水下静压力，减少局部应力集中的风险，舱体侧面开设的观察窗采用凸台嵌入式安装结构，配合O型密封圈实现静密封，避免深水环境下出现渗漏问题。舱体外部两侧布置的推进器采用水平对称安装，可实现前进、转向、悬停等多姿态控制，底部的尾翼结构用于提升巡航过程中的航向稳定性，舱内预留了操控台、生命支持系统、探测设备挂载的安装空间，所有外部挂载接口都采用标准快装结构，可根据不同作业需求更换水下摄像头、机械取样臂、声呐探测头等不同功能模块。建模过程中首先从耐压壳体的曲面构建入手，先绘制蛋形轮廓的基准草绘，通过旋转命令生成主体曲面，再对观察窗、推进器安装位的区域做曲面剪切和加厚处理，保证壳体壁厚均匀，避免后续工程分析时出现应力突变的问题。推进器的建模先完成电机舱、导流罩、螺旋桨的单独零件建模，再通过装配约束匹配到舱体两侧的安装凸台上，同步校验安装后推进器与舱体外壳的间隙，避免运行过程中出现干涉。舱内的座椅、操控台结构按照人体工程学尺寸布置，预留的操作空间满足成年人坐姿下的肢体活动范围，舱体出入口的密封舱门采用侧开式结构，建模时同步做了铰链转动的干涉检查，保证舱门开关全程不会与周边结构剐蹭。整个建模过程严格控制各部件的安装边界，舱体整体外径控制在1.8米，高度2.2米，不含外部挂载的干重控制在1.2吨以内，完全适配小型作业船的吊装承重范围，外部所有突出部件都做了圆角过渡处理，减少水下航行的阻力，也避免布放回收过程中剐蹭作业人员或缆绳。
