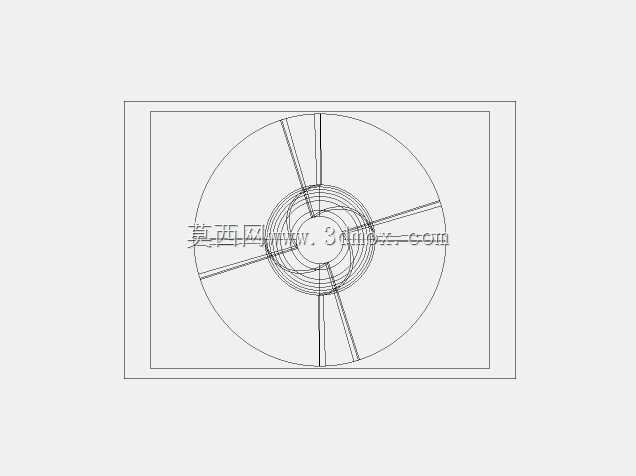

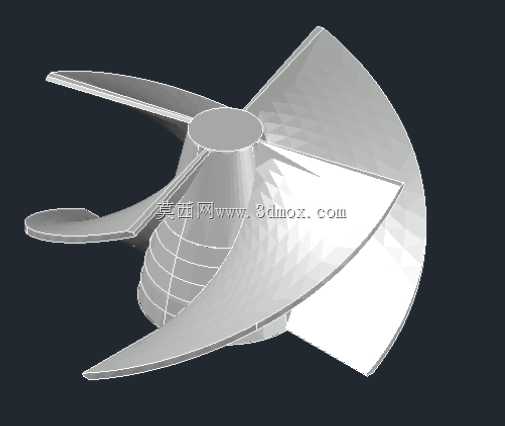

四叶片轴流叶轮结构设计

这款叶轮采用四叶片空间扭曲构型，在轴流类流体输送场景中适配性较强，可覆盖低压通风、小流量流体循环、小型冷却系统等多个工程场景，常见于工位散热风机、小型管道增压装置、闭式循环水冷系统的核心做功单元。从实际工况适配来看，该叶轮的叶片型线经过曲面拟合优化，进风侧采用大圆弧过渡设计，能有效降低流体进入叶道时的冲击损失，减少叶轮旋转过程中的紊流噪声，出口侧叶片做了切角修型，可避免叶尖涡流带来的效率损耗，在额定转速区间内运行时，气动载荷沿叶片展向分布更均匀，能降低叶片根部的交变应力集中风险。设计过程中优先考虑了安装适配性，叶轮轮毂采用圆柱直孔构型，可直接与标准直径的电机输出轴配合，轮毂端面预留有紧定螺钉安装位，无需额外定制连接轴套即可完成轴向与周向固定，安装边界清晰，适配常规的卧式、立式电机安装工况，不会与常规的风机风筒、泵腔内壁产生运动干涉。尺寸参数上，叶轮外径160mm，整体轴向高度80mm，四叶片沿轮毂周向均布，单叶片从轮毂根部到叶尖的扭角渐变过渡，既保证了流体沿轴向的推送效率，也控制了叶片自身的转动惯量，启动阶段对电机的启动扭矩要求更低，适配小功率驱动单元的使用需求。从结构强度角度考量，叶片与轮毂采用一体化过渡构型，根部做了圆角加厚处理，在常规输送空气、清水等低粘度无腐蚀介质的工况下，长期运行不会出现叶片根部疲劳断裂的问题，叶尖与腔体内壁的预留间隙控制在合理区间，既避免运转过程中刮擦腔壁，也能减少间隙回流带来的效率损失。在实际选型应用中，该叶轮可直接替换同尺寸规格的常规轴流叶轮，无需改动原有设备的腔体结构与驱动配置，对于小型散热通风设备、家用给排水增压、小型设备冷却循环等场景，能在保证做功效率的前提下，降低运行振动与噪声，适配多数民用及小型工业场景的流体输送需求。建模过程中对叶片曲面做了连续性校验，曲面曲率过渡无突变，不管是用于3D打印快速试制，还是开模批量生产，都能保证型面精度符合设计要求，减少后续加工过程中的型面修正工作量。
