船用低速七缸柴油动力装置结构

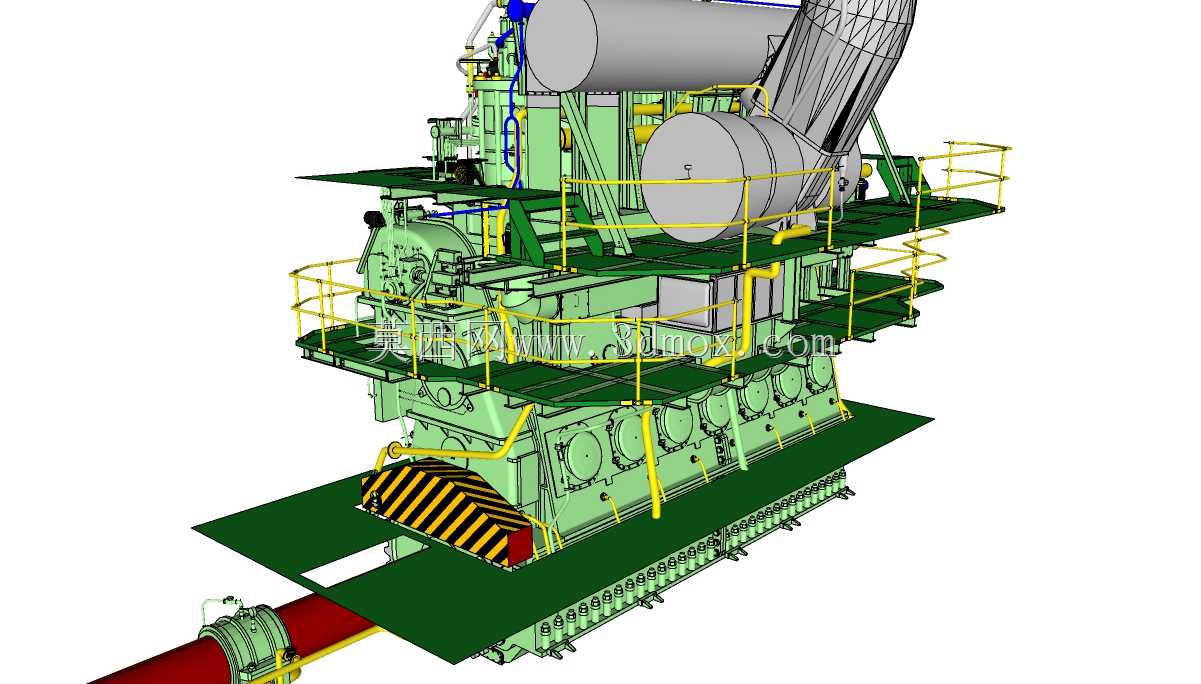

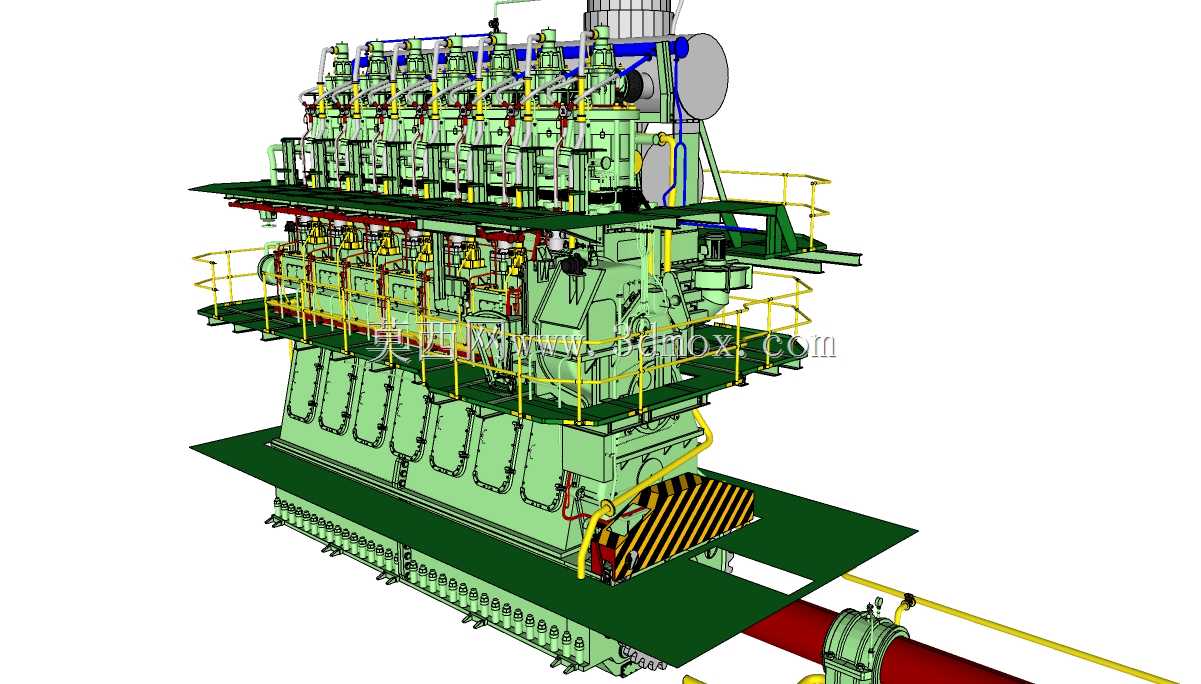

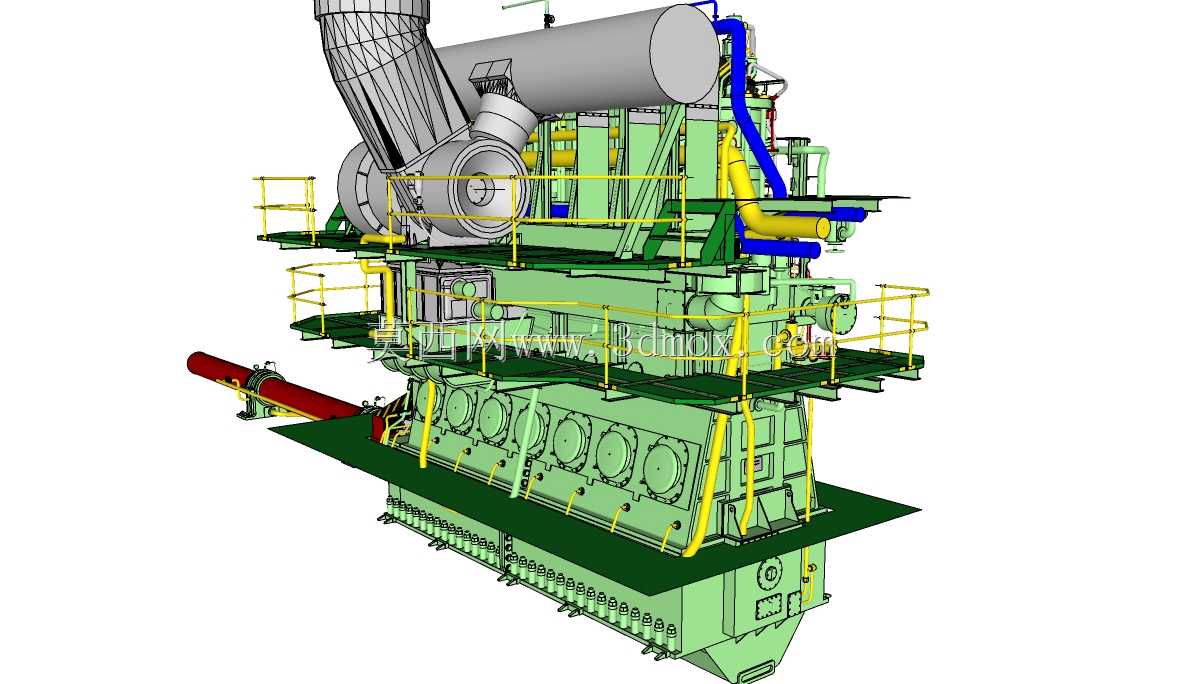

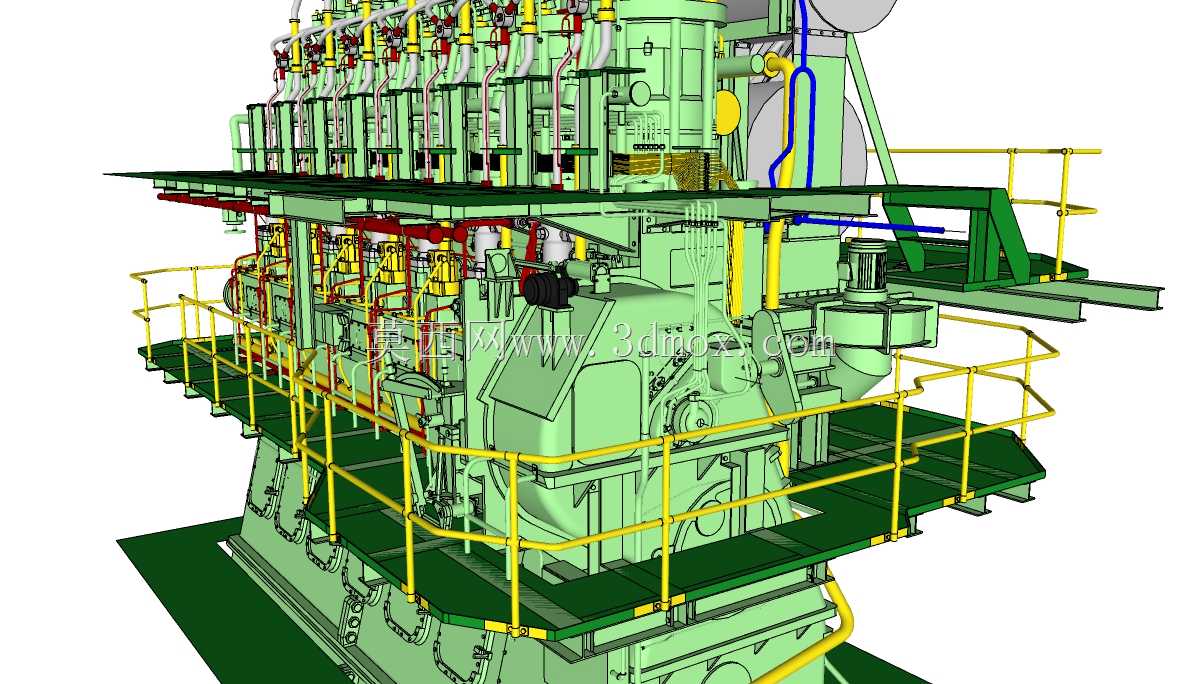

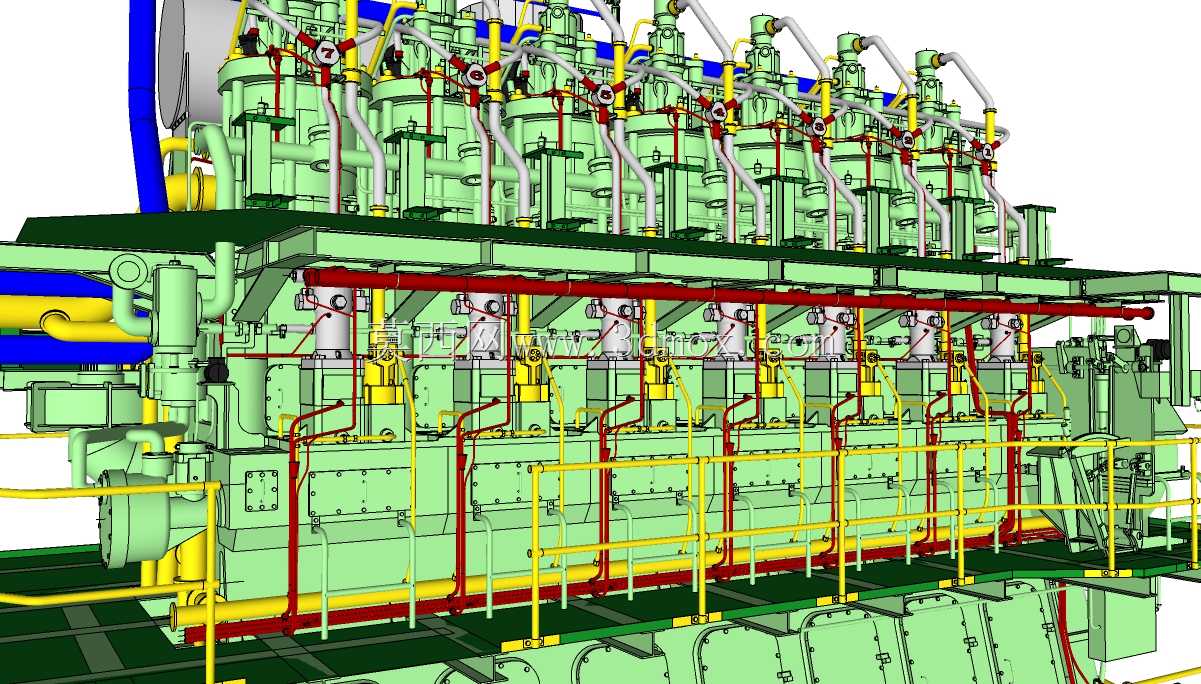

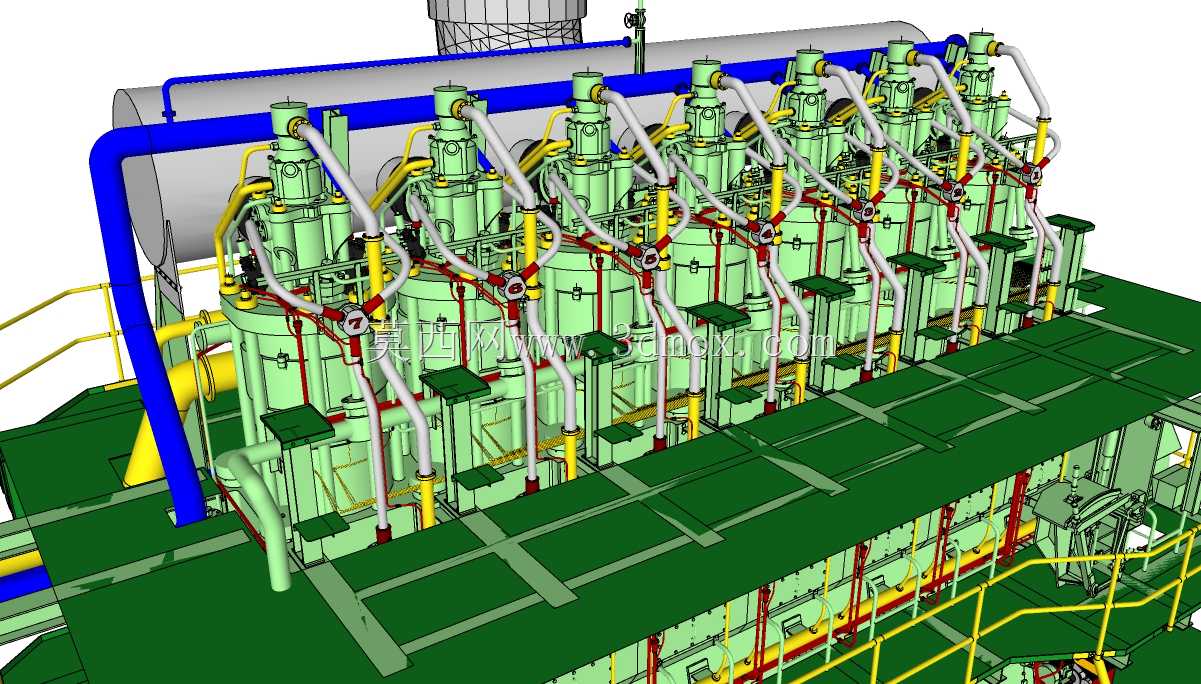

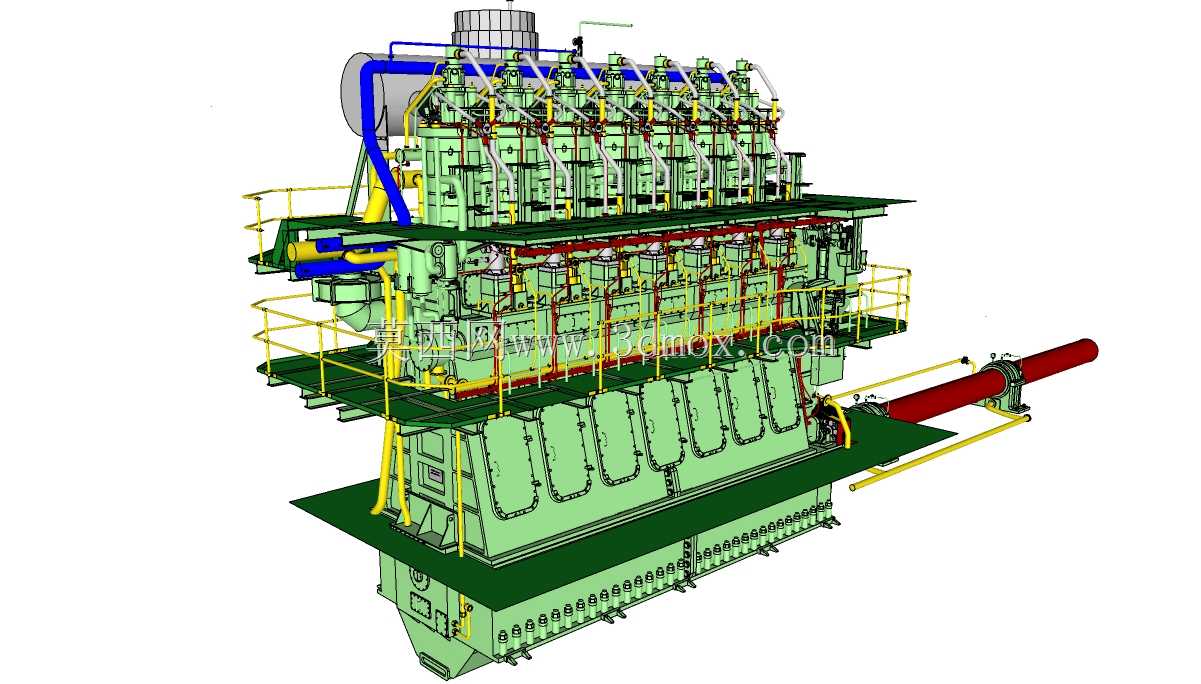

该动力装置作为远洋散货船、油轮等大型民用船舶的核心推进动力源，安装于船舶机舱底层主机基座区域，直接通过中间轴连接螺旋桨，无需额外配置减速齿轮箱即可匹配大直径螺旋桨的低转速工况，大幅降低动力传递链路的机械损耗。从结构设计逻辑来看，整体采用直列七缸排布形式，缸体沿曲轴轴向分层布置，下层为曲轴箱与机座集成结构，预留了地脚螺栓安装孔位，可直接与船体焊接基座完成刚性固定，安装边界需匹配机舱主机舱的纵向空间，预留侧向操作通道用于日常运维时的缸头检修、活塞吊取作业。中层为扫气箱与气缸体总成，每层平台设置了可拆卸式安全护栏，对应每个气缸的示功阀、喷油器、启动阀位置都预留了操作空间，运维人员可在平台层完成常规的参数检测与易损件更换，无需搭建额外脚手架。上层为排气总管与气缸盖总成，排气侧布置了大口径排气集管，外接废气涡轮增压器，进气侧则布置了燃油总管、冷却水管路与控制气管路，所有管路沿缸体侧面的管夹支架排布，避免与运动部件产生干涉。输出端配置了推力轴承总成，可直接承受螺旋桨传递的轴向推力，将推力传递至船体结构，无需额外设置独立推力座；自由端则布置了凸轮轴驱动机构、滑油泵、冷却水泵等附属驱动部件，所有附属部件的安装法兰都与缸体集成设计，减少外接管路的连接点，降低运行过程中的泄漏风险。设计过程中针对船用工况的倾斜摇摆特性，对油底壳的集油结构、管路的固定方式做了适配优化，在船舶横倾、纵倾允许范围内可保证润滑油的正常供给与燃油的稳定输送，同时缸体外部的走台板采用防滑格栅结构，避免机舱内油污导致的人员滑倒风险。整体结构的细节还原覆盖了从机座固定到顶层排气出口的全流程部件，包括各层平台的梯道连接、管路的色标区分、安全防护结构的位置，可用于船舶机舱布置方案校验、主机安装流程模拟、新入职轮机管理人员的结构认知教学，也可作为船舶动力系统选型阶段的结构参考，帮助设计人员核对主机与周边舱室设备的安全间距，避免实船安装阶段出现的空间干涉问题。
