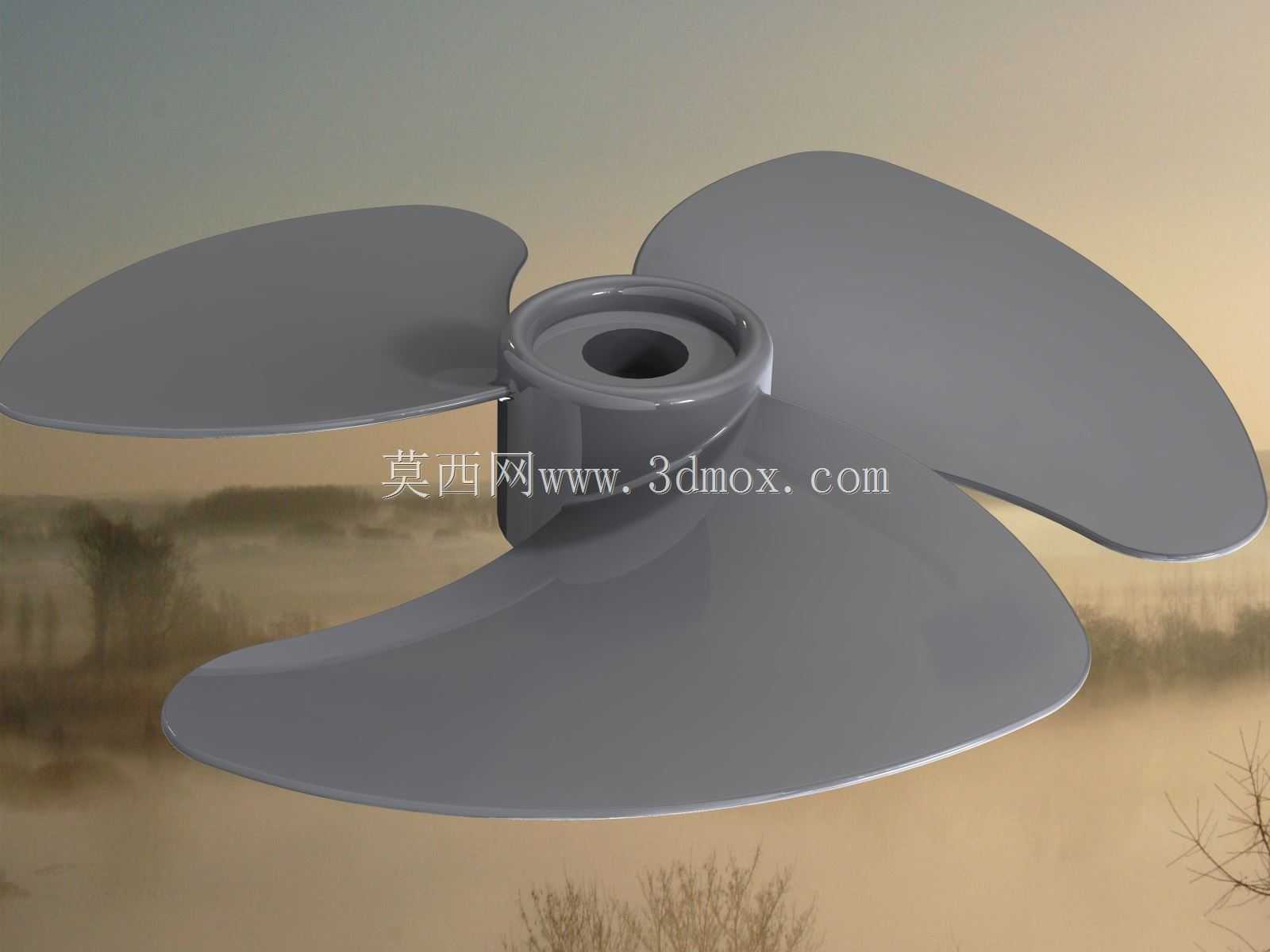

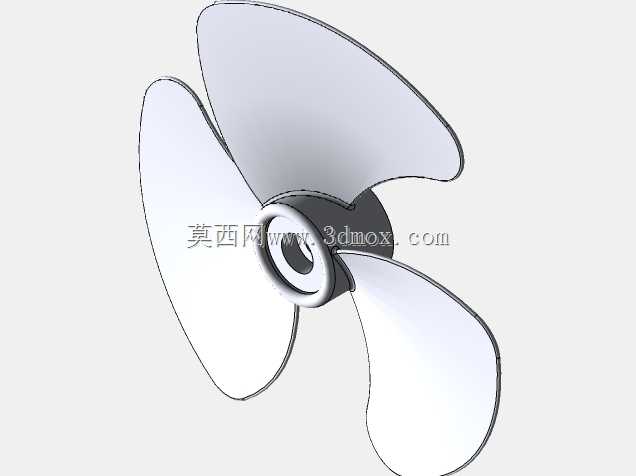

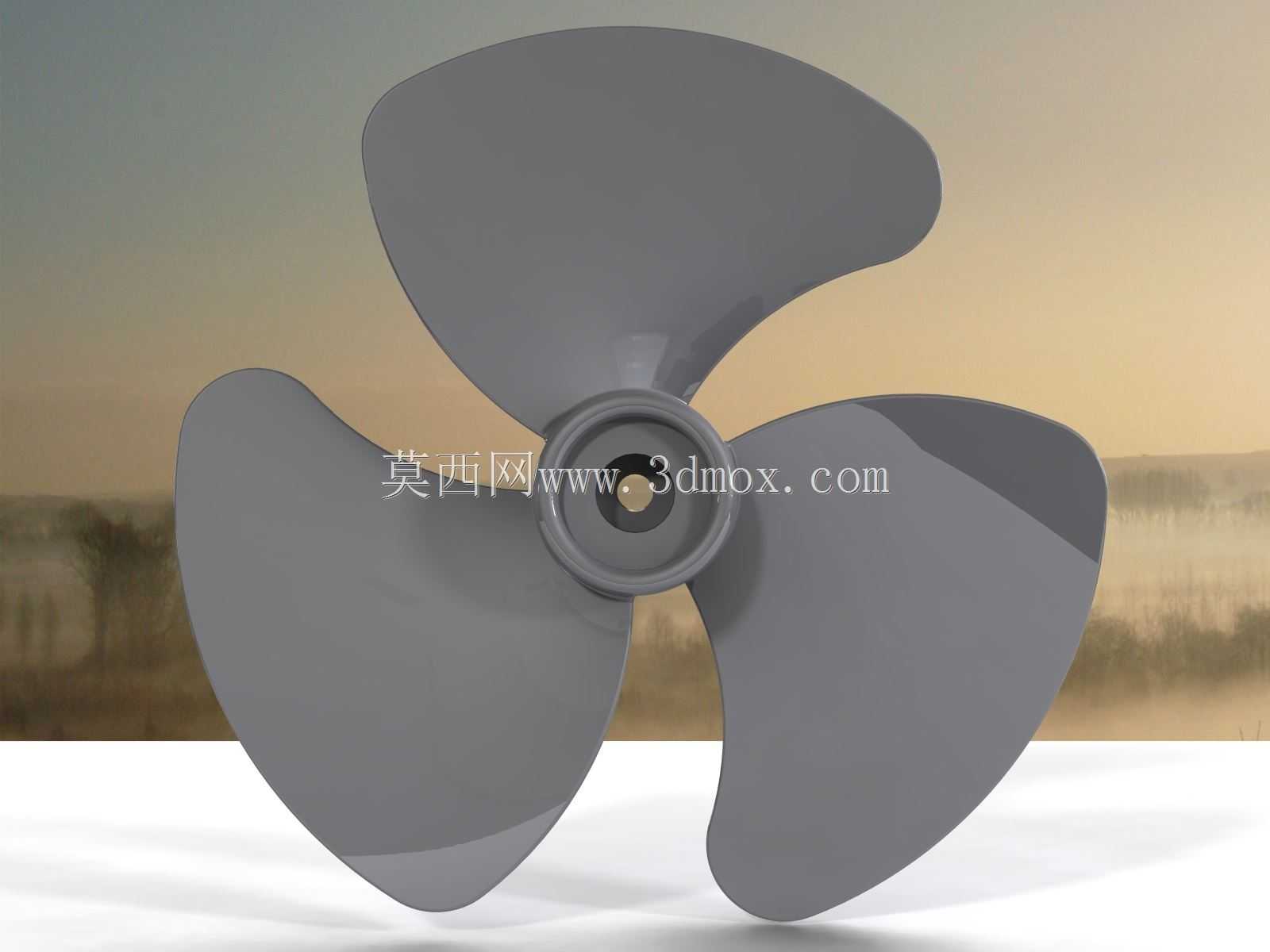

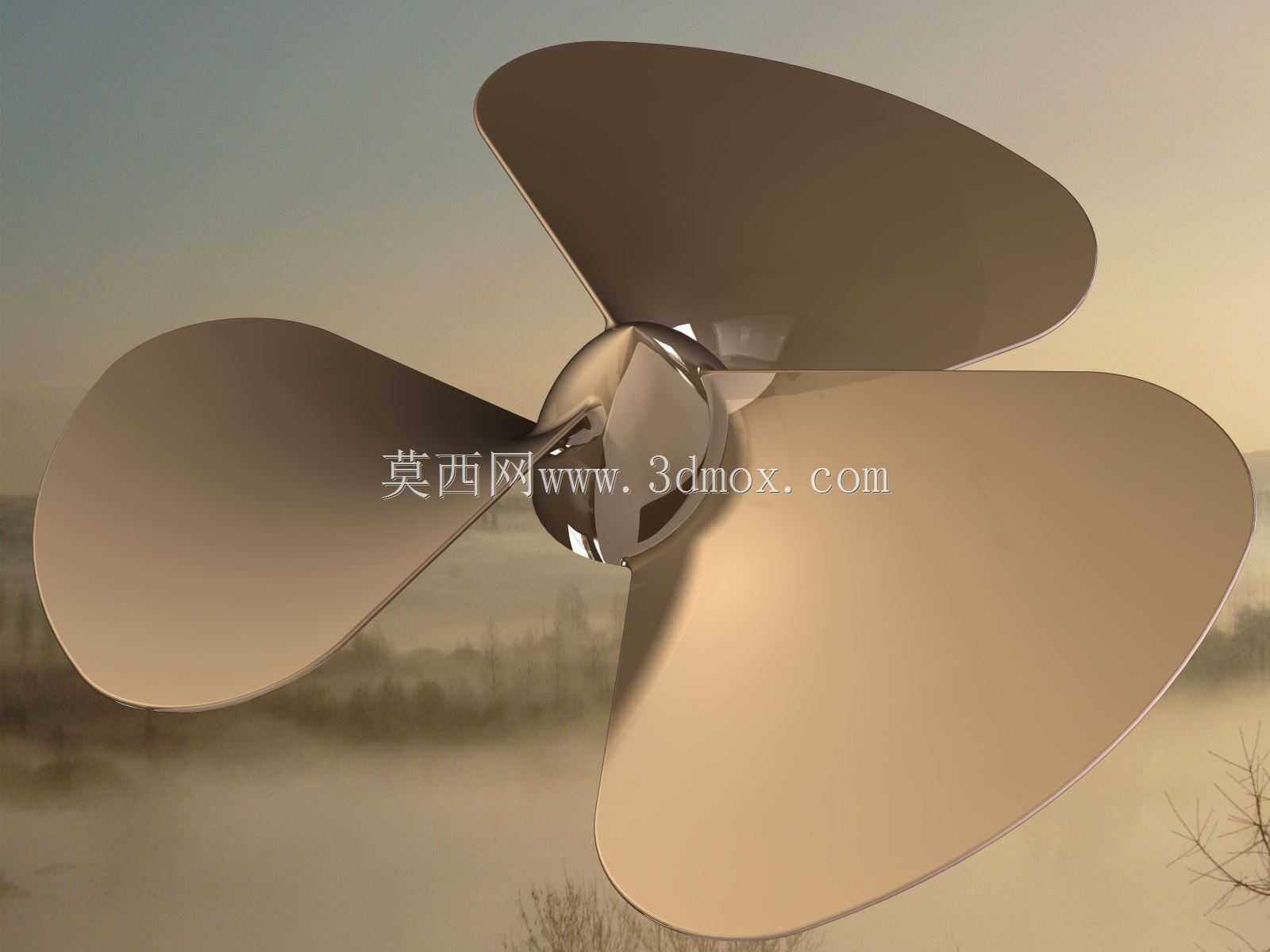

参数化三叶螺旋桨结构设计

这类三叶螺旋桨的应用场景覆盖很广，小到小型通风设备的风叶、民用船舶的舷外机推进部件，大到部分工业冷却塔的散热风轮、小型水上作业载具的推进端，都能见到同结构三叶桨的身影。实际工况中，三叶结构相比两叶桨运行更平稳，动平衡调校难度更低，相比四叶桨流体阻力更小，在中小功率的推进、送风场景里平衡了效率与运行稳定性的需求。设计这类参数化螺旋桨时，首先要明确安装边界，轮毂中心的安装孔需要匹配对应输出轴的直径与键槽尺寸，轮毂的轴向厚度要满足轴端锁紧的空间要求，不能出现安装后锁紧螺母突出轮毂端面、干涉桨叶转动的问题。桨叶的型线设计要结合实际使用场景调整，用于送风场景的桨叶叶型会更偏向大弦长、小安装角，保证低转速下就能输出足够风量；用于水中推进的桨叶则会优化叶梢的掠角，减少运转时的空泡效应，降低叶梢的气蚀磨损。参数化设计的核心逻辑是把轮毂直径、桨叶直径、叶根安装角、叶型弦长、叶片扭转角度这些核心尺寸做成可调整的参数变量，不需要每次重新绘制草图，只需要修改对应参数就能生成不同规格的桨叶模型，适配不同功率、不同转速的动力输出端。实际建模过程中，要注意叶根与轮毂的过渡圆角处理，这个位置是应力集中的高发区，圆角半径不能过小，否则长期受交变载荷作用容易出现叶根断裂的故障；桨叶的厚度从叶根到叶梢要做平滑递减，既保证叶根位置的结构强度，又能减轻叶梢的重量，降低整体转动惯量，减少动力输出端的启动负载。安装边界上还要考虑桨叶的旋转外径，要预留足够的安全间隙，比如作为船用推进桨时，桨叶旋转轨迹与船体导流罩的间隙要控制在合理范围，既不能间隙过大造成流体损失，也不能间隙过小导致运转时桨叶磕碰导流罩；作为风轮使用时，要匹配风罩的内径，保证叶梢与风罩的间隙均匀，避免出现紊流异音。这类参数化模型在结构选型阶段效率很高，设计人员可以根据实际的动力参数、工况需求快速调整桨叶参数，完成初步的结构匹配后再做后续的流体仿真与强度校核，大幅缩短前期方案迭代的时间。
