钢筋混凝土船用铝制转向操控铰接构件

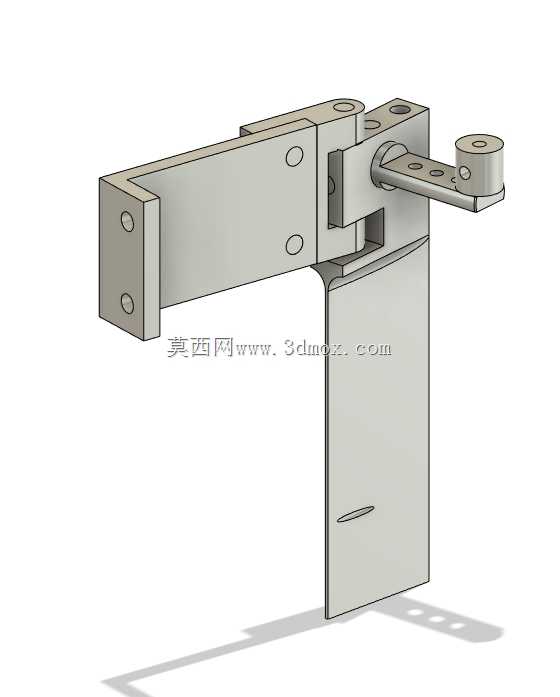

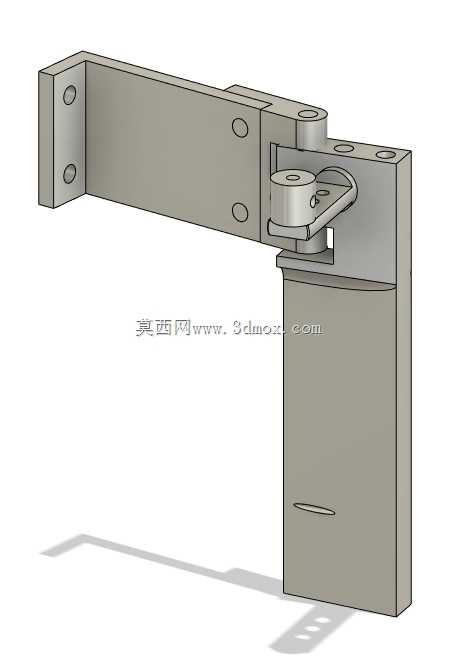

该构件是钢筋混凝土作业船转向操控系统的核心承载铰接部件，主要应用于内河小型钢筋混凝土货运、作业船舶的舵系操控传动环节，替代传统铸钢件实现轻量化防腐的使用需求。实际使用中，构件一端通过端面的两个安装孔固定在船艏甲板的预埋钢质基座上，另一端铰接转向传动轴，将驾驶端方向盘的转动扭矩传递至水下舵叶，实现船舶航向调整，同时承担转向过程中舵叶反馈的水阻载荷，避免传动杆件出现形变偏移。设计阶段优先考虑钢筋混凝土船的安装特性，由于船体甲板为混凝土浇筑结构，预埋基座的安装孔位公差通常控制在±1.5mm范围内，因此构件固定端的安装孔采用长圆孔与圆孔组合的形式，既可以补偿预埋基座的孔位偏差，也能在长期受交变载荷时释放安装应力，避免连接位置出现应力集中导致的焊缝开裂。整体采用6061铝合金一体铣削加工后做硬质阳极氧化处理，相比传统钢制构件重量降低62%，同时在淡水作业环境下无需额外做防腐涂装即可满足10年以上的使用要求，减少后期维护成本。铰接位置采用销轴加防脱卡板的结构设计，销轴与孔的配合公差选用H7/g6间隙配合，既保证转动过程无卡滞，也能控制径向窜动量在0.2mm以内，避免转向过程出现虚位影响操控精度。构件的竖直安装面与水平固定面的垂直度公差控制在0.1mm/m范围内，保证转向传动轴与舵杆的同轴度，减少传动过程中的扭矩损耗。安装边界方面，构件水平段长度适配常规12-18米级钢筋混凝土船的甲板安装空间，竖直段高度预留了舵系传动杆的上下窜动余量，铰接点位置距离安装基面的高度经过匹配计算，确保转向过程中传动杆件不会与甲板上的系缆桩、舱口盖等附属构件发生运动干涉。结构设计时在铰接位置的受力侧做了加厚处理，壁厚从常规的8mm增加至12mm，同时在转角位置设置R5的铸造圆角，分散转向时的集中应力，经过有限元校核，在承受最大1200N·m的转向扭矩时，构件最大形变量不超过0.3mm，完全满足内河船舶的操控载荷要求。
