法兰连接旋启式单向止回阀结构设计

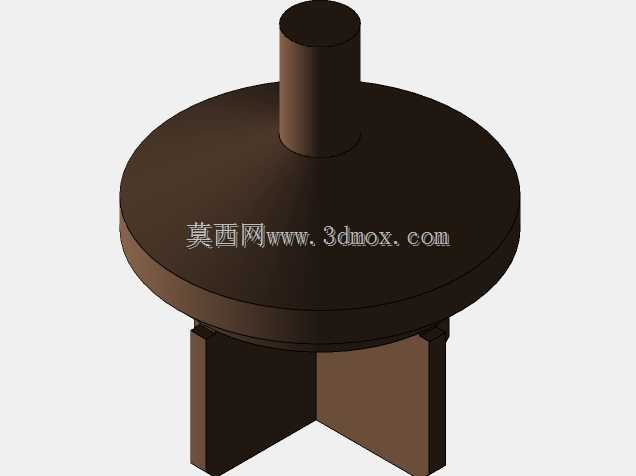

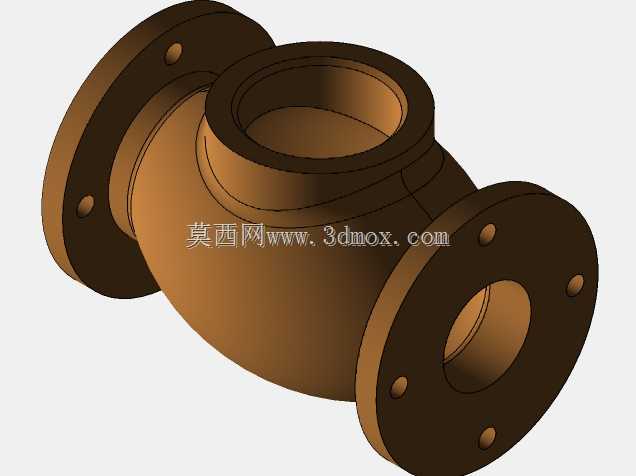

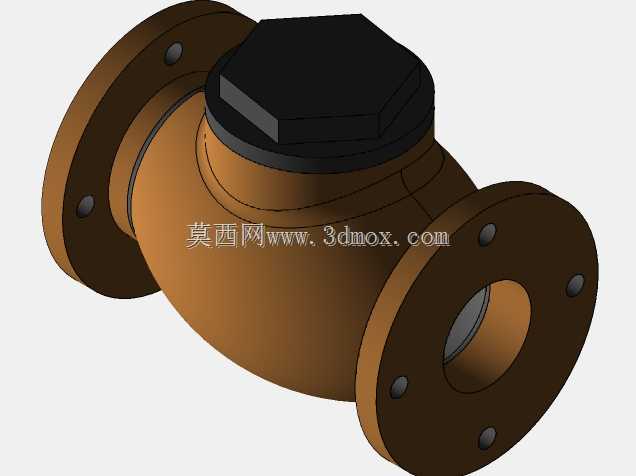

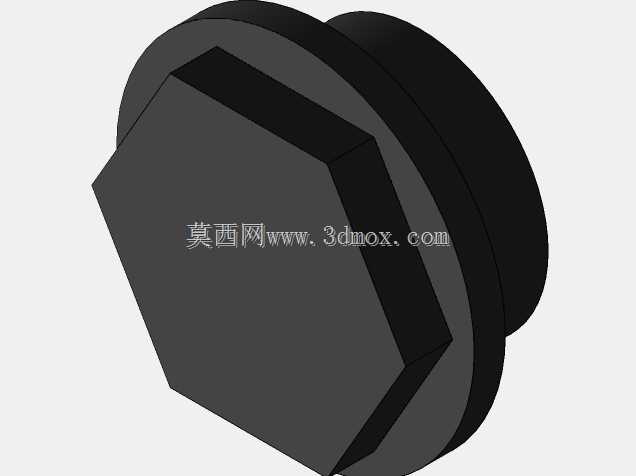

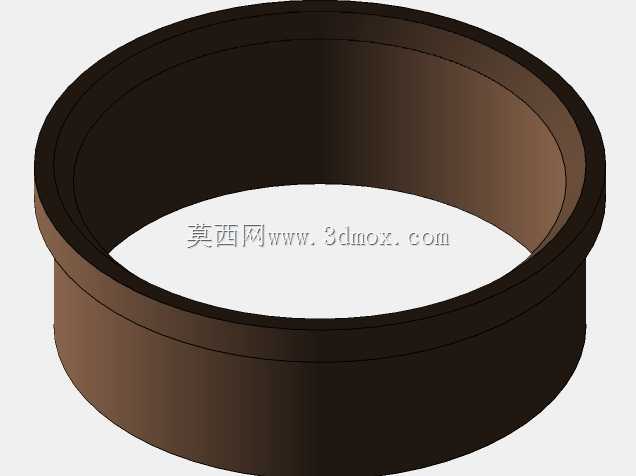

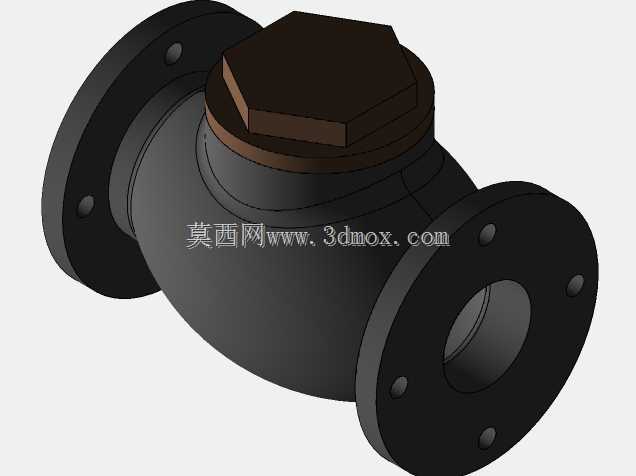

在民用供水、工业循环水、暖通空调、化工流体输送等管路系统中，介质倒流是极易引发水锤冲击、泵组反转、上游介质污染的典型风险点，这类法兰式止回阀正是针对该类工况开发的自动启闭类管路元件，无需额外外接动力源，完全依靠管路内介质自身的压力差实现阀瓣的开启与闭合动作。从结构设计逻辑来看，这款止回阀采用了经典的旋启式阀瓣结构，阀体内腔设置了偏心布置的阀瓣转轴，当介质沿阀体标注的正向方向流动时，介质压力会推动阀瓣绕转轴向上旋起，阀瓣脱离阀座密封面，管路形成通畅的过流通道，过流过程中阀瓣的开启角度会随介质流速动态调整，在保证通流能力的同时尽可能降低流阻损失；当介质出现反向流动趋势时，阀瓣会在自身重力与反向介质压力的共同作用下快速回落，紧密压合在阀座密封面上，彻底截断反向流路，避免介质倒流引发的各类系统故障。外形与安装边界方面，这款阀门采用两端法兰连接结构，法兰盘上均匀布置螺栓过孔，可直接与同压力等级的管路法兰配对安装，安装时需严格对齐阀体上的流向标识，不可反向装接；阀体采用流线型的鼓式内腔设计，相比直通式结构能有效减少介质在阀腔内的涡流扰动，降低运行过程中的流阻与振动噪声；顶部的六角形阀盖采用螺栓压紧密封结构，既保证了阀腔的承压密封性，也便于后期检修时快速拆卸，对内部阀瓣、密封件进行更换维护。建模过程中，需要重点关注阀瓣转轴的偏心距参数、阀座密封面的角度匹配关系，以及法兰螺栓孔的位置度公差，这些参数直接决定了阀门的密封可靠性与安装适配性；同时要保证阀瓣在全开启角度下不会与阀体内壁发生运动干涉，闭合状态下密封面的压合宽度均匀一致，避免出现局部密封失效的问题。在实际选型应用中，这类止回阀通常安装在泵组出口端、分支管路的主管接入端、介质不允许反向流动的工艺段前端，可根据输送介质的特性选择对应的密封面材质，适配常温水、弱腐蚀性流体等多种介质工况，安装时需预留足够的操作空间，方便后期的检修与维护作业。
