DIY磁吸车载无线充电器固定支架结构

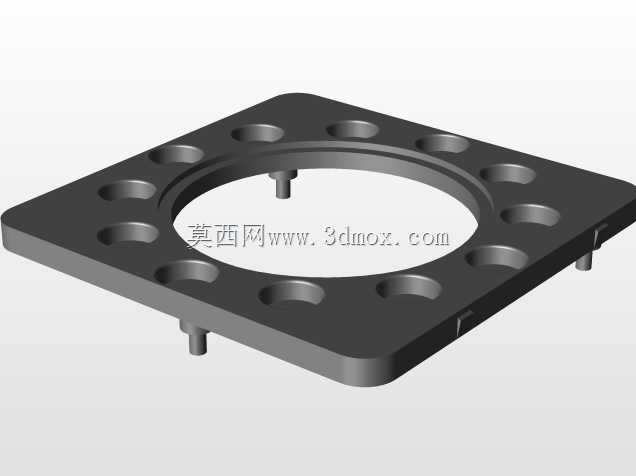

这款磁吸车载无线充电器的固定支架结构，主要适配车载中控区域的嵌入式安装场景，多用于替换车辆原有预留的圆形功能位盖板，实现无线充电模块的无损加装。从结构设计来看，主体采用带圆角的方形板状基座，中心开设大尺寸圆形通腔，主要用于避让无线充电模块的线圈与电路部分，避免金属材质对磁吸与充电信号产生屏蔽干扰。基座背面设置多组定位柱与卡扣结构，其中上下分布的短圆柱定位柱用于和安装位的预留孔位配合，实现装配时的快速对位，侧边的L型卡扣则用于卡入安装位的卡槽，无需额外打螺丝即可完成固定，适配车载场景下的快装需求，同时降低后期维护拆卸的难度。设计过程中优先考虑了车载工况的振动耐受要求，卡扣的卡合量经过反复校核，确保车辆行驶在颠簸路面时支架不会出现松脱异响，定位柱与安装孔的配合间隙控制在合理范围，既保证装配顺畅，又不会出现过大旷量。基座的厚度根据车载安装位的预留深度设定，安装后表面与周边内饰面齐平，不会突出影响内饰整体观感，边缘的圆角处理也避免了装配时刮伤周边内饰件。中心圆形腔的直径匹配主流磁吸无线充电模块的外径，线圈区域完全镂空，既减轻了支架整体重量，也给充电模块的散热预留了足够空间，避免长时间充电时热量堆积影响充电效率。背面的卡扣分布经过受力分析，四个卡接点均匀受力，固定后支架整体平面度控制在合理范围内，确保磁吸充电面与手机背面能够完全贴合，保证磁吸吸力稳定，不会因为支架倾斜导致手机滑落。这类结构设计同时兼顾了改装的适配性，不需要对车辆原有内饰进行破坏性切割，只需要替换对应位置的原有盖板即可完成加装，适合后装车载无线充电的改装场景，结构上没有多余的冗余设计，所有结构特征都服务于定位、固定、避让三大核心功能，注塑成型时也能保证各部位壁厚均匀，避免出现缩痕、翘曲等成型缺陷，量产一致性较好。
