方形法兰连接90度直角弯头结构

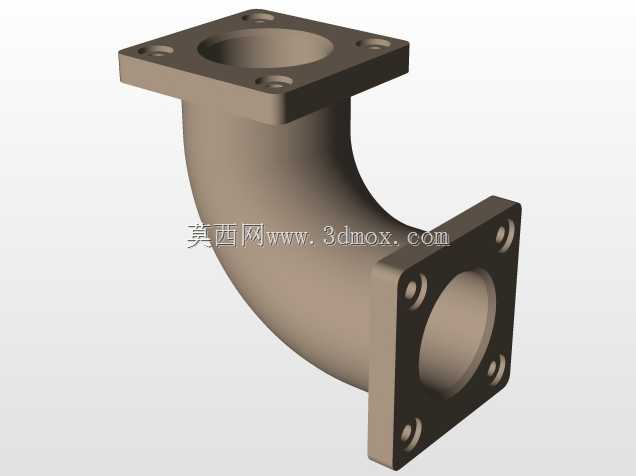

在流体输送管路系统的布局中，受安装空间限制、管路走向调整需求，经常需要用到转向类连接件，这款带方形法兰的90度弯头，就是针对中低压管路直角转向场景设计的连接件，常见于工业给排水、气动回路、低压液压输送、通风除尘管路等场景中，用来实现两段垂直排布管路的连通，同时保证连接位置的密封可靠性与结构强度。从实际使用需求出发，这类弯头的两端采用方形法兰结构，相比圆形法兰，方形法兰在安装时对螺栓孔位的容错空间更大，在设备侧壁、机架立面这类安装基准面为平面的场景下，贴合度更好，不需要额外加工适配的弧形安装面，四个角的螺栓孔均匀分布在法兰盘四角，拧紧螺栓后法兰面受力均匀，能有效避免局部应力集中导致的密封面变形渗漏。设计过程中，首先要确定弯头的通径尺寸，通径需要和对接管路的内径保持一致，避免通径突变造成的流体阻力增大、局部紊流问题，弯头的弯曲半径通常取1.5倍通径，这个曲率半径既能保证流体转向时的压力损失控制在合理范围，也不会因为弯曲半径过大造成整体结构占用空间过多，适配紧凑安装场景的需求。法兰盘的厚度需要根据管路的额定工作压力计算确定，要保证螺栓拧紧时法兰盘不会发生翘曲变形，法兰上的螺栓孔位置度公差需要严格控制，确保和对接法兰的孔位完全对齐，避免安装时出现螺栓无法穿入、强行装配导致的密封面错位问题。弯头的流道内壁做圆弧过渡处理，没有尖锐棱角，减少流体流经时的冲刷磨损，也能避免杂质在转角位置堆积，适合输送带有少量固体颗粒的流体介质。安装边界方面，两个法兰端面分别朝向互相垂直的两个方向，安装时需要保证其中一个法兰和设备接口贴合后，另一个法兰的端面平面度符合密封要求，法兰密封面可以根据输送介质的特性加装橡胶垫片、金属缠绕垫片等密封件，螺栓需要按照对角顺序逐步拧紧，保证密封面受力均匀。这类弯头的材质通常根据输送介质选择，普通水气管路可以用铸铁、碳钢材质，腐蚀介质场景可以选用不锈钢或者工程塑料材质，三维建模过程中需要重点校验弯曲段的壁厚均匀性，避免弯制或者铸造过程中出现外侧壁厚过薄、强度不足的问题，同时要核对法兰螺栓孔的中心距、法兰边到流道中心的距离，确保安装时不会和周边的管路、机架结构发生干涉，在成套管路设备设计中，这类标准结构的弯头可以直接调用，减少重复建模的工作量，也能保证设计的通用性，降低后续加工、采购的成本。
