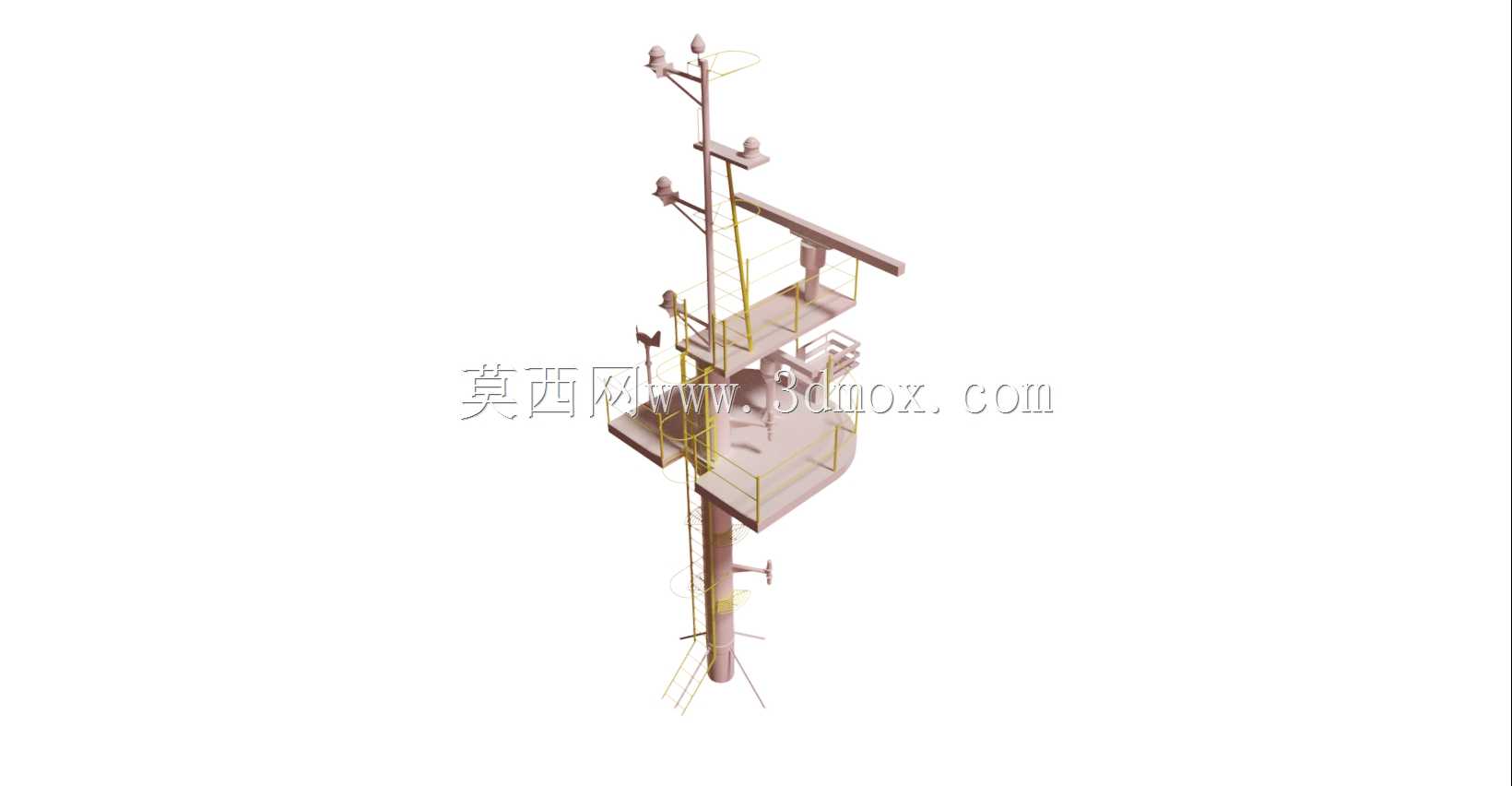

船舶甲板支撑用桅杆结构三维设计

在船舶舾装结构设计中，桅杆作为甲板上层的核心承载构件，需要兼顾多类设备搭载、航行风阻控制、结构强度冗余等多重需求，本次设计的桅杆结构针对中小型作业船舶的实际使用场景完成参数化建模，可适配内河航运、近岸作业类船舶的上层安装需求。从实际用途来看，该桅杆可同时承担航行信号灯支架、通讯天线挂载、瞭望辅助支撑、索具固定基座的功能，替代传统单一功能的杆式结构，减少甲板上层的构件数量，降低多构件拼接带来的应力集中风险。设计过程中优先考虑了安装边界的适配性，桅杆底部采用多支脚分散式固定结构，可直接与甲板预埋的焊接基座匹配，支脚的分布间距参考常规中小型船舶甲板的加强筋布局设置，安装时无需额外对甲板结构做大规模补强，仅需在支脚对应位置做局部焊接加强即可，有效控制现场安装的施工量。结构功能设计上，桅杆主体采用分段式变径圆柱结构，下部粗段作为主要承载段，壁厚按照航行时的最大风载荷、挂载设备总重量做等强度校核，避免整段等径设计带来的材料冗余；上部伸出的多组支杆按照不同设备的安装角度预设，分别对应信号灯的照射仰角、通讯天线的无遮挡安装角度，支杆与主体的连接位置做圆弧过渡处理，减少航行过程中盐雾、水汽在连接缝隙的积存，降低长期使用后的腐蚀风险。考虑到船舶航行时的振动工况，桅杆主体内部预设了走线空腔，所有挂载设备的线缆可从空腔内引至甲板下方的电气舱，避免线缆外露在海风环境中老化，同时减少线缆外露带来的风阻增量。外形设计上没有采用多余的装饰性结构，所有外表面均做圆弧倒角处理，既可以降低航行时的风阻系数，也能减少船员在甲板作业时的磕碰风险。从安装适配性来看，桅杆整体的重心高度经过反复调整，确保挂载额定重量设备后，整体重心落在底部支撑结构的形心范围内，避免船舶横摇时桅杆产生额外的倾覆力矩，影响船舶航行稳定性。结构连接位置的焊缝预留尺寸参考船舶焊接工艺规范设置，现场施工时可直接按照预设的焊接坡口完成装配，无需二次切割调整，有效缩短船舶舾装阶段的施工周期。
