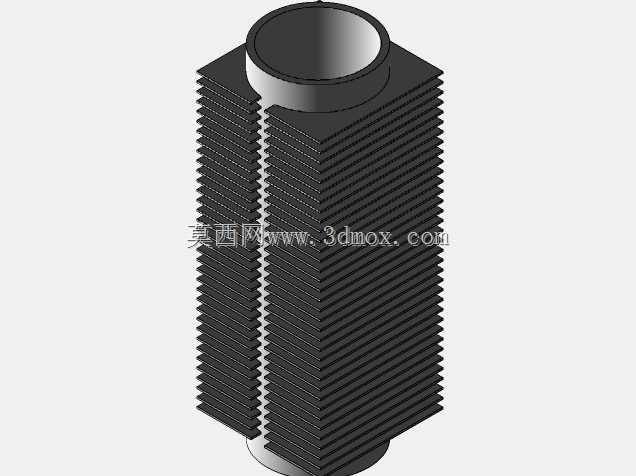

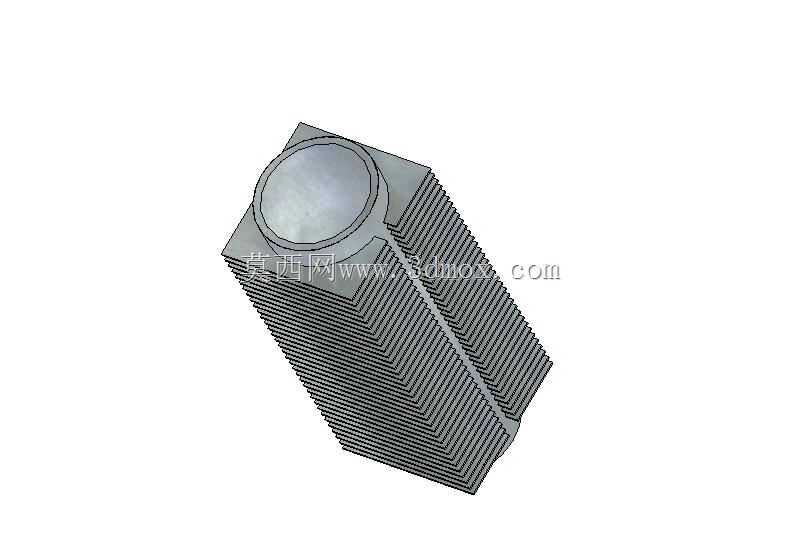

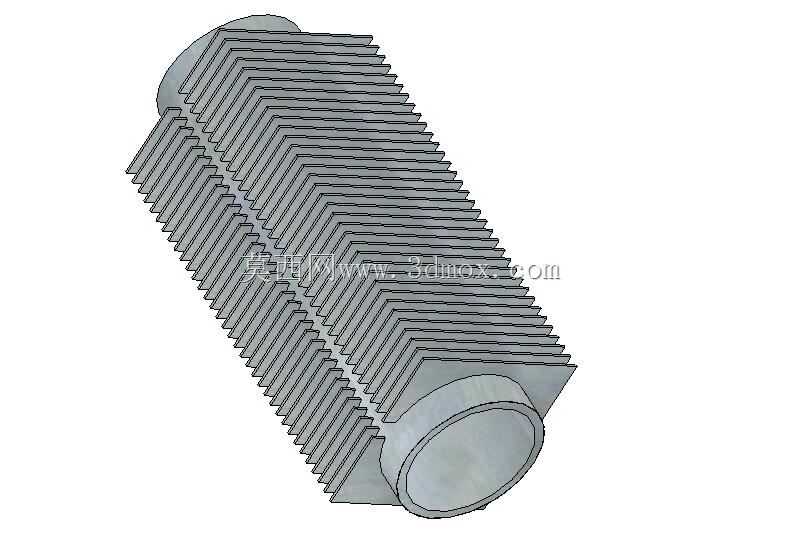

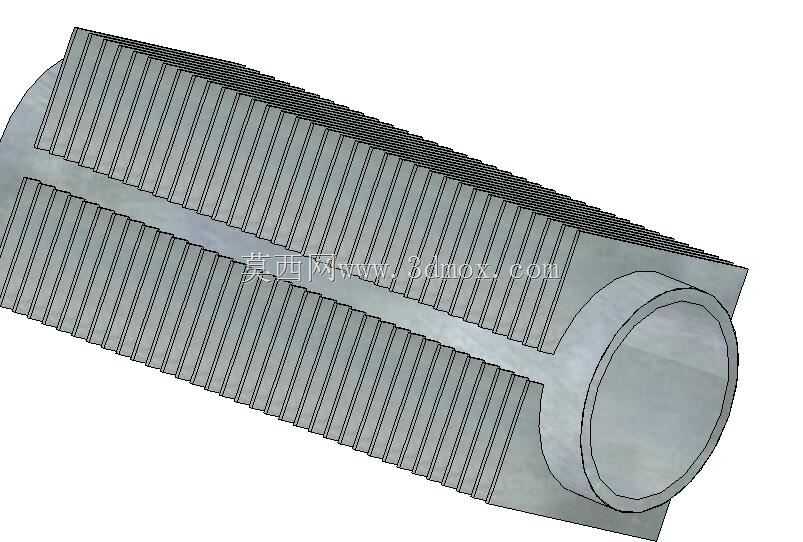

带纵向直肋的烟气换热翅片管段结构

做工业换热设备结构设计快十二年，经手的翅片管构型没有一百也有八十，这款纵向直肋结构的翅片管段，是针对含尘烟气工况做的定向优化构型，和常见的螺旋缠绕翅片、轧制螺旋翅片的应用边界完全不同。先从实际工况适配逻辑说起，燃油锅炉、工业窑炉排出的高温废气里混有大量未完全燃烧的烟尘颗粒、积灰渣块，要是用常规密排螺旋翅片管，运行不到三个月翅片间隙就会被积灰堵死，换热效率直接掉到设计值的三成以下，还会因为局部积灰导致管壁温度不均，诱发应力开裂漏液，后期清灰作业要拆出整组管束，维护成本极高。这款管段采用的是和管体轴向平行的整根直肋设计，肋片沿着管段轴向通长布置，相邻肋片之间的流道是完全贯通的直向通道，含尘烟气顺着轴向流过的时候，灰粒不会在流道内形成涡流沉积，就算有少量浮灰附着，设备定期启停时的气流脉动或者常规压缩空气吹扫就能把积灰吹落，完全不需要拆解管束做深度清灰。从结构设计细节来看，肋片和基管采用的是整体轧制或者高频焊满焊的连接工艺，不存在接触热阻，每一片肋片的厚度都比常规螺旋翅片厚0.8-1.2mm，抗烟尘颗粒冲刷磨损的能力更强，毕竟含尘烟气流速高的时候，颗粒对肋片的冲蚀是普通洁净烟气的六倍以上，肋片厚度不够的话，运行一个采暖季就会被磨穿失效。基管采用的是等径直圆管结构，两端预留了标准焊接坡口，不管是和集箱焊接还是和相邻管段对接，都能直接适配常规管壳式换热器、烟道余热回收装置的安装接口，不需要额外做过渡接头。安装边界上，这款管段的肋片外圆直径、基管内径、有效换热长度都做了标准化模数设计，能直接替换现有同规格光管管束，不需要改动设备的管板开孔尺寸、支撑跨距，老设备做换热升级的时候直接替换就行，能在相同的烟道流通截面下，把换热面积提升到原来光管的4.5-5倍，同时压损控制在和光管相当的水平，不会额外增加引风机的负载。实际选型的时候要注意，这款管段的适用烟气流速建议控制在8-12m/s，流速太低的话积灰概率会上升，流速太高的话肋片磨损速率会加快，安装的时候要保证肋片方向和烟气流向完全平行，不能有偏角，不然会在肋片背面形成涡流区，反而造成局部积灰。另外肋片的间距是针对燃油烟气的尘粒粒径做的匹配，要是用在含尘浓度更高的燃煤烟气工况，可以适当加大肋片间距，调整肋片厚度，就能适配更恶劣的工况。
