船用J型皮艇停靠固定支架结构设计

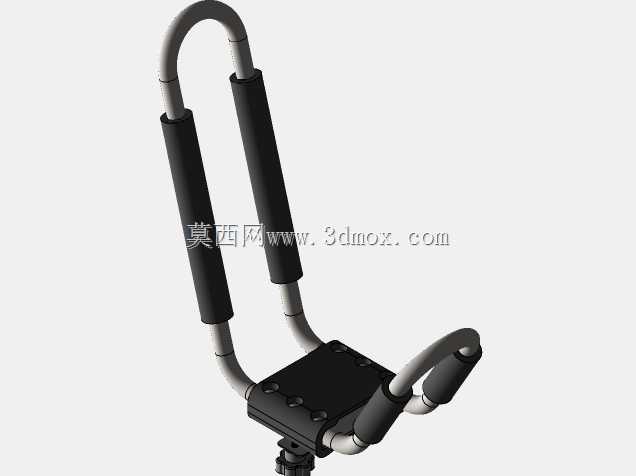

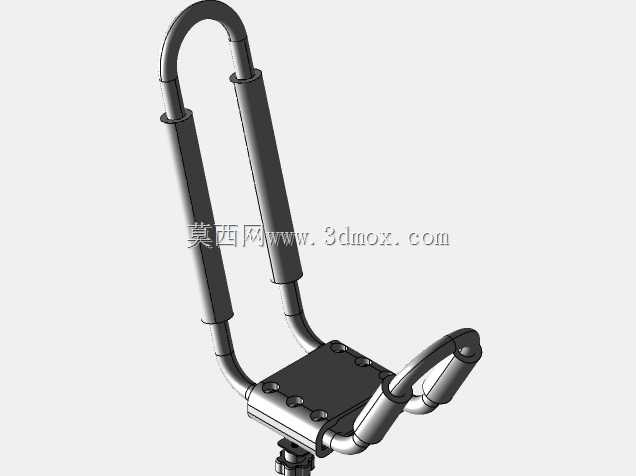

这款J型皮艇固定支架主要应用于游艇、摩托艇、岸基停泊位的皮艇挂载收纳场景，解决小型皮艇在船体侧舷、码头立面挂载时易滑落、易磕碰的实际问题，是水上运动配套停泊设施里的常用五金结构件。从结构设计逻辑来看，支架采用双弯臂J型承托构型，主体承力臂采用弯管成型工艺，臂身外侧包覆防滑耐磨的柔性护套，既可以增大与皮艇艇身的接触摩擦力，避免航行或停泊过程中皮艇受风浪冲击产生位移，也能避免硬质金属臂直接接触艇身造成玻璃钢或PVC艇壳的刮擦损伤。底座部分采用平板式安装结构，底座上预留多组对称分布的安装孔位，可适配不同规格的螺栓紧固件，既可以通过螺栓穿透安装面固定在船舷侧立面、码头预埋安装板上，也可以配合抱箍结构固定在游艇护栏、码头栏杆上，安装边界适配性较强，不需要对安装基面做大规模改造即可完成部署。弯臂的弯折角度经过反复校核，J型开口的倾斜角度刚好匹配皮艇侧躺放置时的艇身弧度，皮艇挂载后重心自然落向支架内侧，即使在船舶航行产生颠簸、码头受风浪冲击产生小幅晃动的工况下，也能保证挂载稳定性，不需要额外增加绑带即可实现基础固定，若遇到极端海况，也可在弯臂预留的绑带孔位穿设绑带做二次加固。从安装尺寸边界来看，支架整体横向占用空间较小，双弯臂的间距适配市面上绝大多数单人皮艇、小型钓鱼艇的艇身宽度，底座安装孔的孔距符合船用五金配件的通用安装规范，可直接替换同类型老旧支架，不需要重新在安装面打孔。设计过程中充分考虑了水上使用场景的耐腐蚀需求，金属基材可选用316不锈钢或者喷塑防锈铝合金材质，柔性护套采用耐紫外线、耐海水腐蚀的橡胶材质，长期暴露在户外日晒、高盐雾环境下也不会出现快速老化、锈蚀失效的问题。支架整体承重冗余充足，单组支架可承载常规单人皮艇的全部重量，若挂载更重的双人皮艇，可采用两组支架对称布置的方式，沿皮艇长度方向分别承托艇身前后段，保证受力均匀，避免艇身长期单点受力产生形变。在实际使用过程中，皮艇停靠时只需将艇身侧抬，顺着J型开口的导向斜面推入支架承托位即可完成停靠，取用时直接沿开口方向抬出即可，操作流程简便，不需要复杂的锁止操作，能够大幅提升皮艇上下水的效率，适合私人游艇、水上运动俱乐部、公共皮艇码头等场景批量部署使用。
