小型轨道端部防撞限位挡块结构

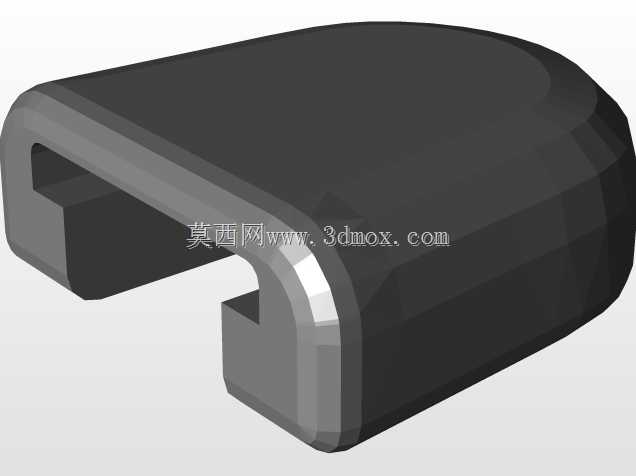

　　在小型滑移轨道、轻型输送导轨以及小型游乐设施的滑行轨道末端，这类端部挡块是必不可少的安全防护部件，主要作用是避免运动部件滑出轨道端部，同时遮挡轨道裁切后的锋利金属边缘，防止人员检修、通行时被锐边划伤。从结构设计来看，该挡块采用C型卡装结构，内侧卡槽尺寸适配20×3mm规格的音轨类轻型导轨，安装时可直接从轨道端部卡入，无需额外打孔或复杂紧固件，装配效率较高，适合批量安装在多段短轨道的末端位置。外形上，挡块所有外露棱边都做了大圆弧过渡处理，没有尖锐凸起，既避免了磕碰划伤风险，也让整体外观更顺滑，不会出现突兀的结构棱角。材质适配方面，该结构可根据使用场景选择不同加工方式，若用于户外小型帆船滑轨这类接触水汽的场景，可采用尼龙或PP注塑成型，

　　具备耐锈蚀、缓冲减震的特性，能吸收运动部件到达端部时的轻微冲击力；若用于室内轻型输送线导轨端位，也可采用铝合金压铸成型，表面做阳极氧化处理，兼顾结构强度与耐磨性能。设计过程中重点考量了安装边界的适配性，卡槽的开口尺寸做了轻微的导入倒角，方便现场安装时快速对位卡入，挡块的整体外轮廓宽度略宽于导轨截面，能够完全包覆导轨的端部截面，避免导轨裁切后的毛刺外露。在实际应用场景里，这类挡块不仅承担物理限位的作用，也兼具端部装饰与安全防护功能，比如在小型帆船的滑行轨道、抽屉类轻型滑移导轨、小型实验设备的滑动平台端位，都能看到这类结构的应用。结构设计时没有多余的冗余特征，整体壁厚均匀，无论是注塑还是机加工都能实现较低的加工成本，同时C型卡槽的内侧壁与导轨表面贴合紧密，卡装后不会出现松脱晃动的情况，即使长期受轻微碰撞也能保持安装位置稳定，不会轻易从轨道端部脱落。
