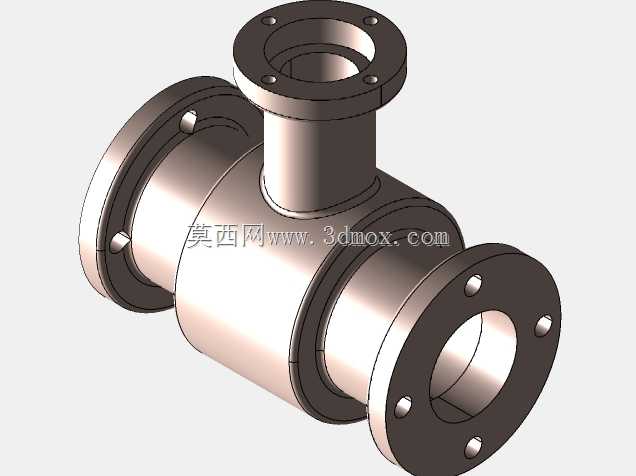

法兰连接式三通管路转接构件

这类三通法兰管件主要应用在流体输送管网的支路分流场景，常见于化工介质输送、市政给排水、暖通循环管路以及工业制程的管线布设环节，作用是在主干管路的基础上引出垂直方向的支路，实现单路输入双路输出或者双路汇入单路输出的流体流向切换，不需要额外拼接多段直管与弯头，能减少管路的连接泄漏点，提升整个管线系统的运行可靠性。从结构设计来看，三个连接端全部采用凸面法兰结构，法兰盘上均匀分布螺栓过孔，安装时通过穿入螺栓配合密封垫片就能实现与对应管路法兰的刚性连接，密封面的平面度在建模时做了公差预留，能适配常规的橡胶石棉垫、金属缠绕垫等不同密封件的压缩量要求，避免安装后出现介质渗漏问题。主体的筒身部分做了等径过渡设计，三个接口的通径保持一致，内部流道没有突兀的变径台阶，能降低流体流经时的局部阻力损失，减少介质在管件内部的涡流滞留，对于输送含微小固体颗粒的介质时，也能降低颗粒沉积堵塞管路的概率。建模过程中先确定三个接口的中心轴线位置，保证水平方向两个接口同轴度偏差控制在合理范围，垂直方向接口的轴线与水平轴线垂直相交，交点位于水平筒身的中心位置，避免后续安装时出现管路错位无法对接的问题。法兰盘的厚度根据常规公称压力等级做了匹配，螺栓孔的中心圆直径、孔位数量都参照通用法兰标准设定，能直接和同规格的标准法兰管件互换，不需要单独定制配对法兰。筒身与法兰连接的位置做了圆弧过渡处理，避免直角连接处的应力集中，在管路承受内压或者外部振动载荷时，能降低连接位置的应力峰值，提升管件的整体结构强度。安装边界方面，三个法兰端面的间距预留了足够的螺栓拆装空间，现场施工时不需要额外调整周边管路位置就能完成螺栓的穿入与紧固操作，垂直方向的法兰接口高度也适配常规支管的布设高度，能直接对接垂直走向的支路管线，减少额外的直管段拼接。整个构件的外形没有多余的突出结构，外部轮廓规整，方便管路做外部保温层包覆，也能降低管路布设时的空间占用，适配狭窄空间内的管线排布需求。
