GM节气门位置传感器防水连接器结构

这款3针防水连接器，最初适配雪佛兰Caprice车型的节气门位置传感器接线需求，目前在多款乘用车型的同类传感器接线场景中都有广泛应用，属于汽车电气系统里的信号传输连接件。在实车布置中，这类连接器承担着节气门位置传感器与整车ECU之间的信号连通作用，节气门位置传感器采集的节气门开度信号，需要通过接插件内的导电端子稳定传输给电控单元，直接影响发动机进气量判断、喷油量匹配的控制精度，一旦接插件接触不良或者密封失效，会导致信号传输中断、偏差，引发发动机怠速不稳、加速异常等故障。

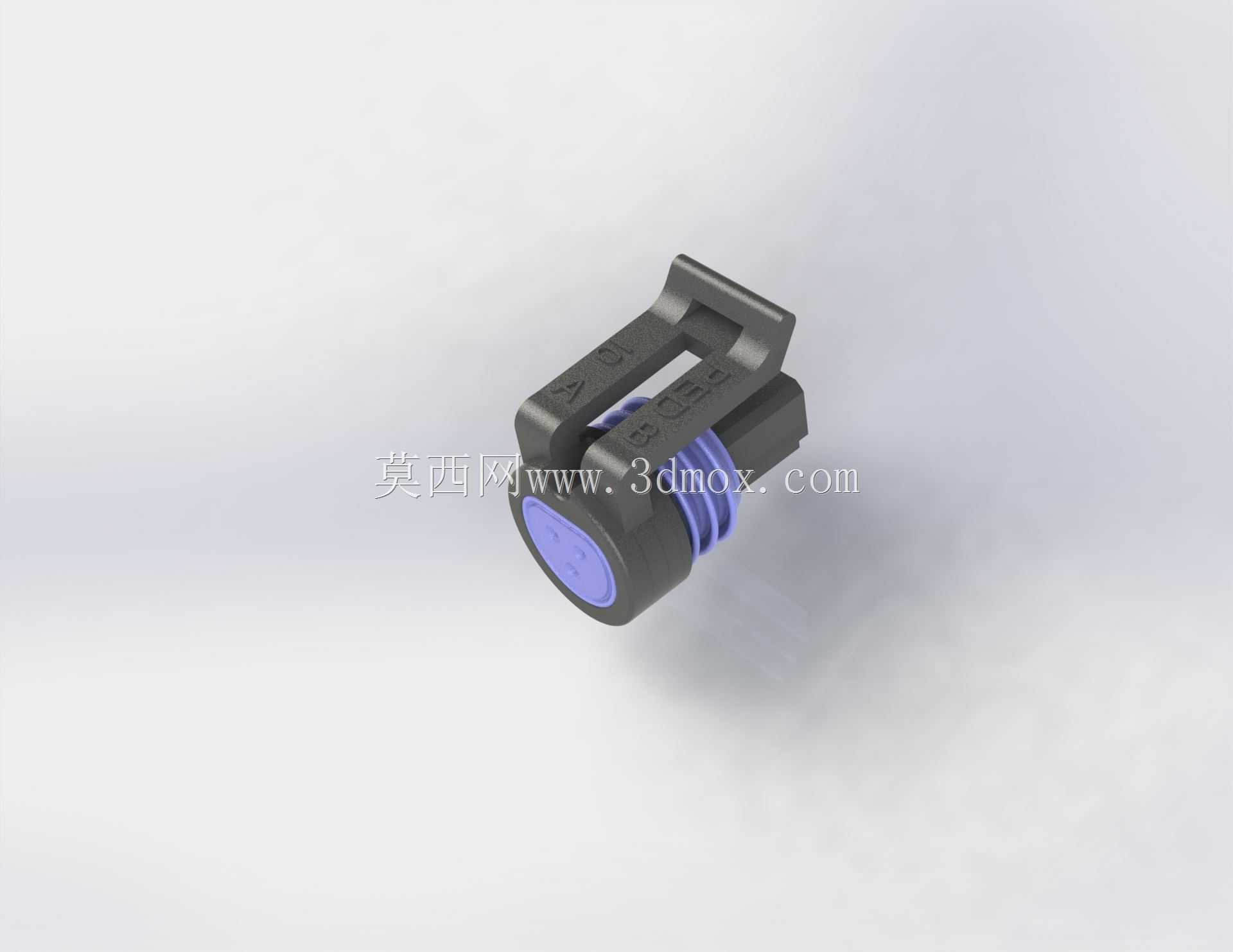

从结构设计来看，这款连接器采用卡扣式锁紧结构，公母端对接后，外侧的锁扣可以卡入对接端的限位槽内，避免车辆行驶过程中因振动、拉扯出现接插件松脱的问题，锁扣上的防滑按压位做了凸起纹理设计，维修拆卸时手指按压施力不易打滑，无需专用工具即可完成插拔操作。接插件尾部的多层紫色密封胶圈是防水设计的核心，胶圈采用径向过盈配合的结构，与线束外护套紧密贴合，同时对接端面也设计了密封胶圈的安装槽，公母端插合后胶圈被压缩填充配合间隙，可以阻挡雨水、机舱清洗水、灰尘进入接插件内部，避免端子氧化锈蚀、短路，满足发动机舱的恶劣使用环境要求。

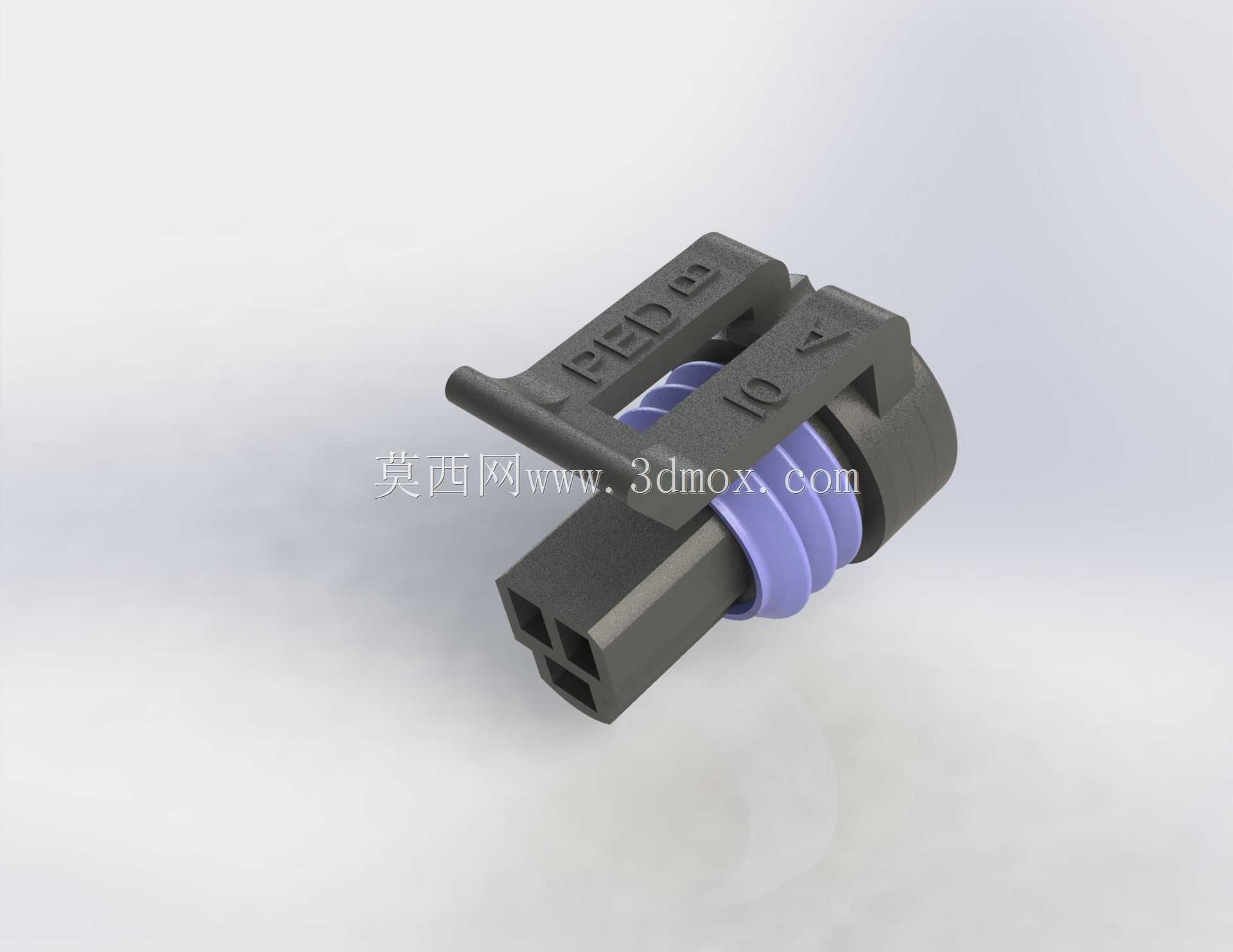

接插件的插合端为3针矩形插孔布局，端子孔位做了防呆设计，不同孔径、定位凸台的结构可以避免公母端插反，防止端子接错导致的信号传输错误。外壳采用玻纤增强尼龙材质注塑成型，具备耐高低温、耐油污腐蚀的特性，可以适应发动机舱-40℃到125℃的工作温度范围，长期接触机油、汽油蒸汽不会出现材质脆化、开裂问题。外形尺寸公差控制在±0.1mm，安装时可以和传感器端的接插位精准配合，不会出现插合过松或者过紧的问题，接插件外侧的安装导向筋，在对接时可以快速滑入传感器端的导向槽，提升装配效率，无论是整车生产线的自动化装配，还是售后维修的手动操作，都能快速完成对位插合。在实际选型替换时，需要确认针脚定义、锁紧结构尺寸与原车件完全匹配，避免出现装配后密封失效、接触电阻过大的问题，建模时还原的卡扣弹性变形量、胶圈压缩率参数，也可以为同类汽车防水接插件的结构设计提供参考。
