医院CT检查室诊疗空间场景三维设计

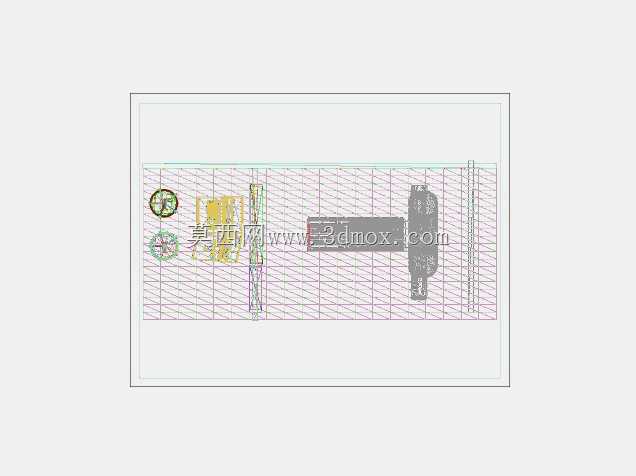

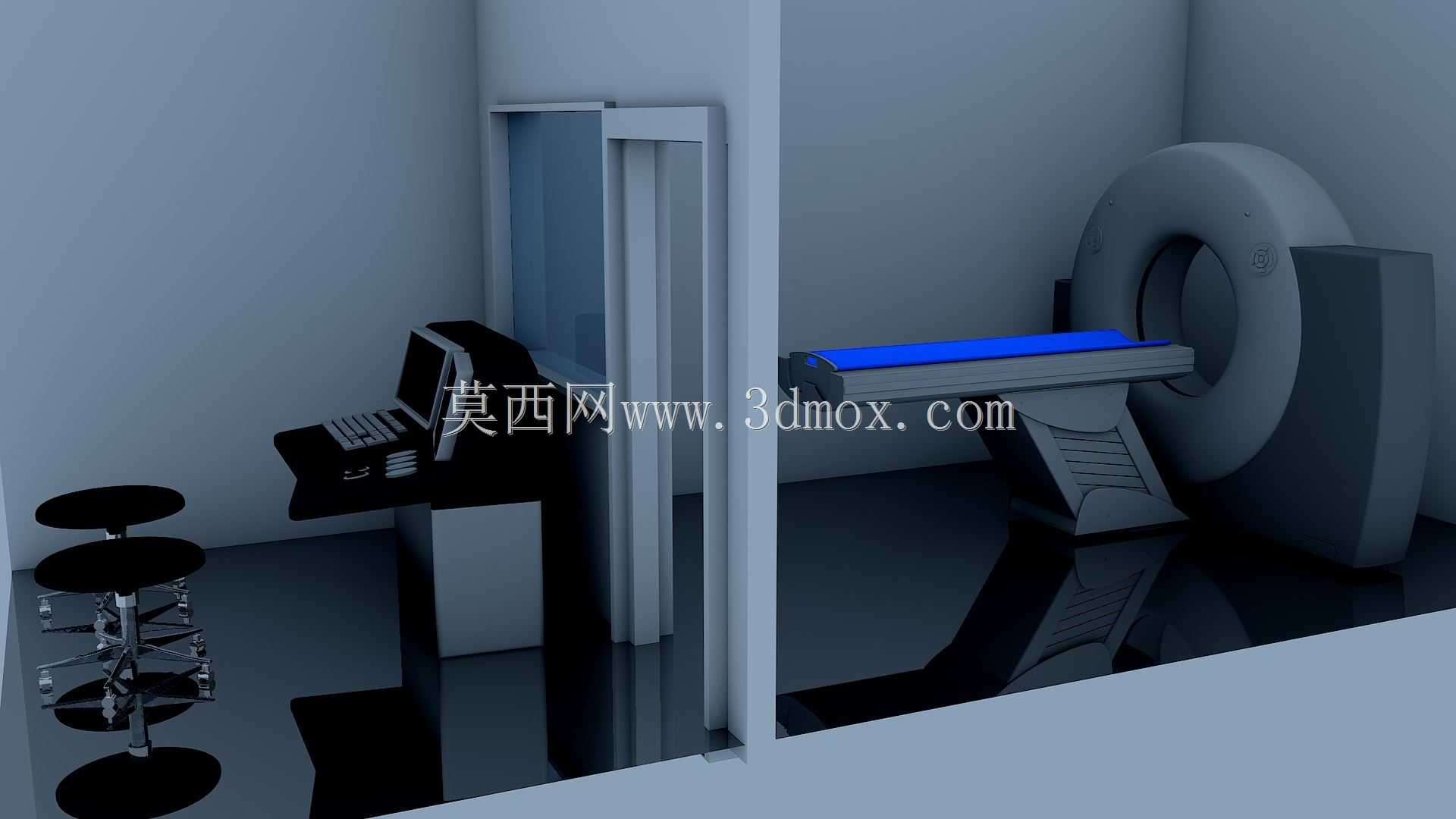

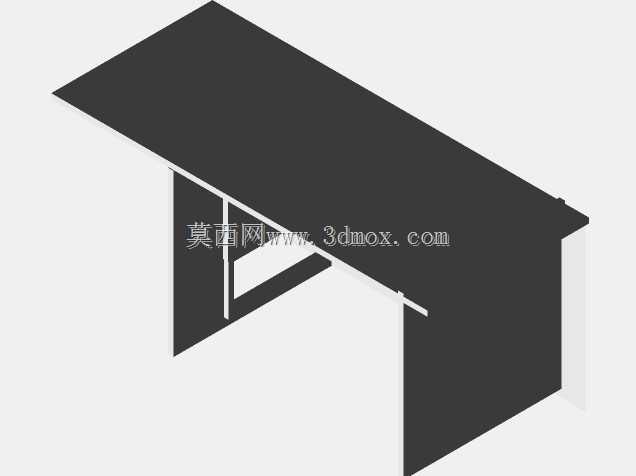

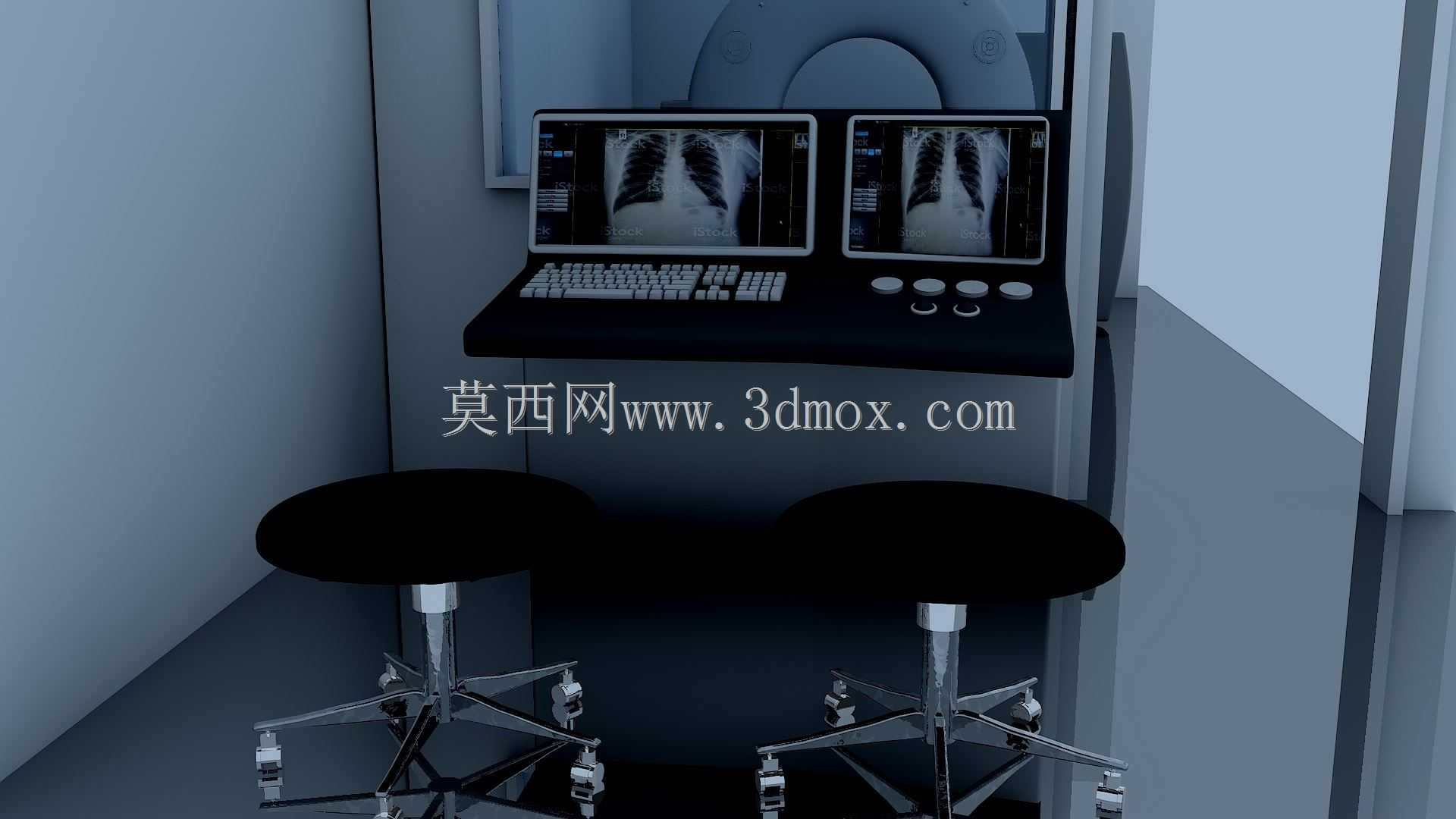

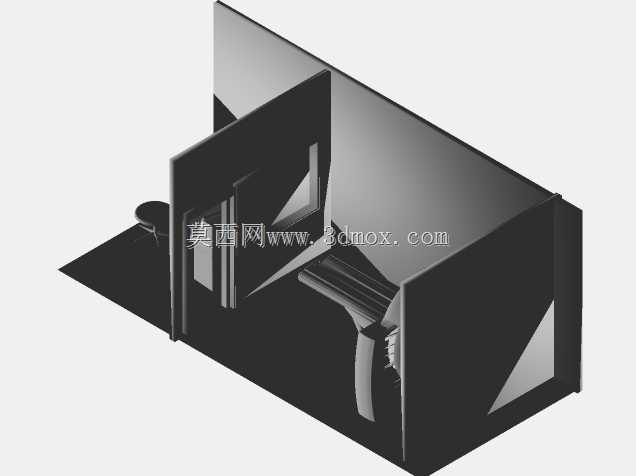

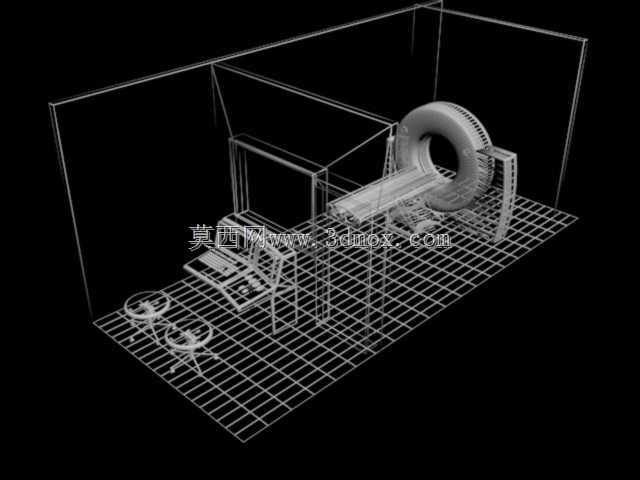

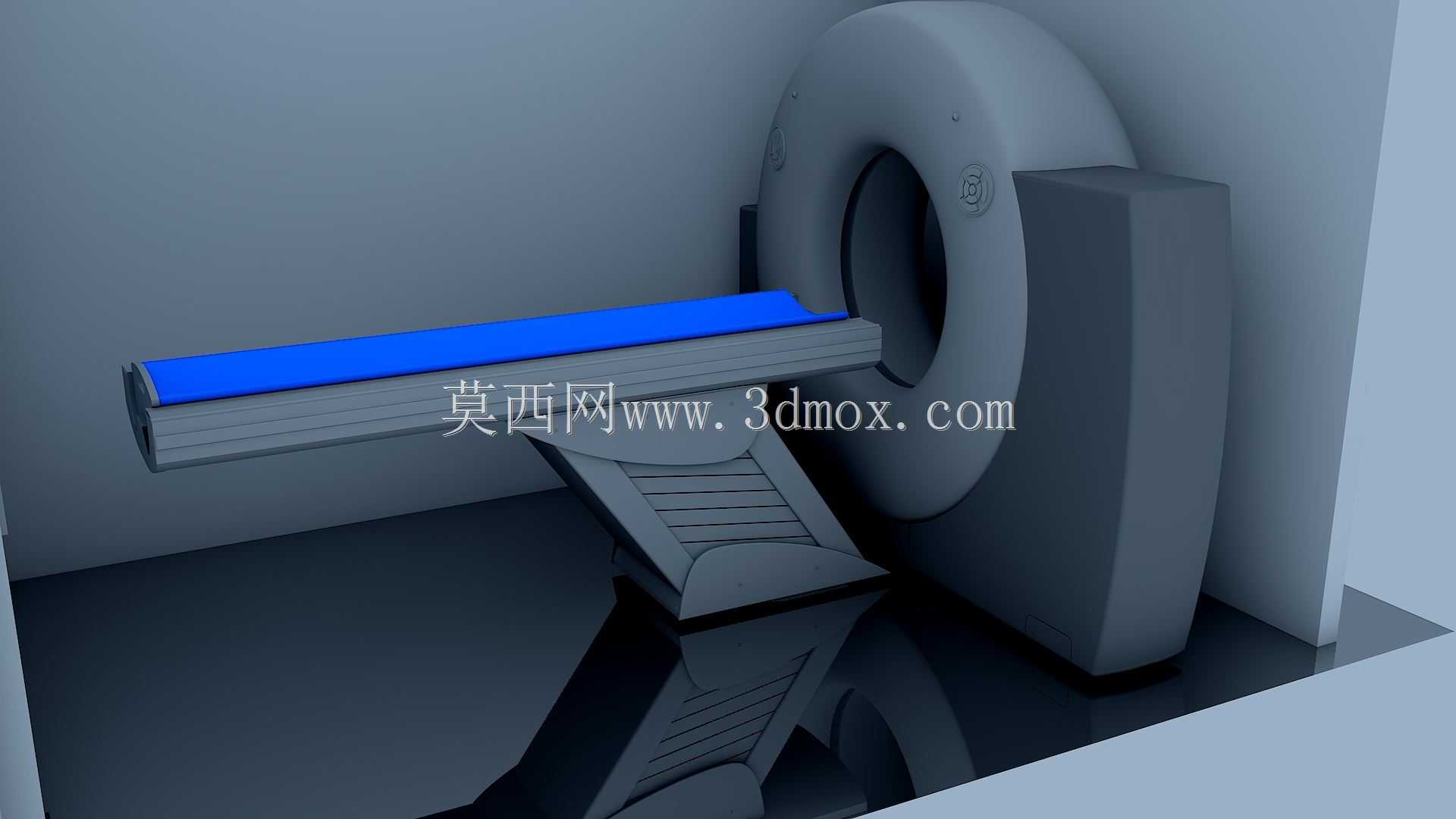

本次呈现的三维场景还原了放射科CT检查室的常规布局，核心设备为计算机断层扫描装置，搭配操作工位、受检者进出通道与配套辅助设施，可用于医院科室布局规划、医疗设备安装前置校验、医护流程模拟推演等场景。从设备实际用途来看，CT扫描装置通过X线束对人体特定部位进行断层扫描，输出的影像可支撑临床对颅脑、胸腹腔、骨骼等多部位病变的诊断，是二级以上医院放射科的核心诊疗设备，场景内的布局完全匹配日常诊疗的动线逻辑：受检者从通道进入检查区域后，可直接移步扫描床旁，操作工位设置在铅防护隔断外侧，医护人员可通过铅玻璃观察窗全程监控受检者状态，同时操作设备完成扫描参数调整、影像采集等工作，避免电离辐射对医护人员的职业伤害。从产品功能特性来看，扫描主机采用大孔径环形机架设计，可适配不同体型受检者，扫描床具备水平进给与垂直升降功能，进给行程可覆盖常规成人从头到脚的扫描范围，床面采用低射线衰减的复合材料制作，避免对成像质量产生干扰；操作工位配置可升降工作台与配套座椅，可放置操作控制台、影像阅片显示器、报告输出设备，满足医护人员长时间操作的人机工程需求。设计思路上优先考虑辐射防护要求与诊疗动线效率，铅防护隔断将空间划分为扫描区与操作区，隔断上的铅玻璃观察窗视野可完整覆盖扫描床全行程范围，通道采用推拉式铅防护门，门体闭合后可与门框形成密封的辐射屏蔽结构，避免射线外泄；扫描主机的安装位置预留了足够的设备维护空间，机架后侧预留的检修通道可满足设备日常维保、球管更换等操作的空间需求，扫描床周边预留的空间可满足担架、轮椅进出，方便行动不便的受检者转运。外形尺寸与安装边界方面，常规CT扫描主机的机架外径约2.3m，安装时需在机架周边预留至少0.8m的检修与通行空间，扫描床完全伸出后的总长度约3.2m，操作区的工作台深度约0.8m，配套的升降座椅可调节高度范围适配不同身高操作人员的坐姿需求，整个检查室的净空尺寸需满足设备进场安装的通道宽度要求，地面承重需匹配主机加扫描床的总重量，避免安装后出现地面沉降影响设备精度。场景内的细节还原也贴合实际使用需求，地面采用高光防滑的医用PVC材质，墙面采用易清洁的抗菌涂料，所有阳角位置做圆弧处理避免磕碰，通道门的开启方向朝向公共走廊，方便受检者快速进出，也满足消防疏散的相关要求。
